4. Verkabelung am
Anschlusspunkt vornehmen,
mit Kabelzuführung von
unten oder von hinten
5. Den Ein/Aus Schalter auf
„Ein" stellen.
(Nach rechts. Timi3 wird auf
„Ein" ausgeliefert)
6. Timi3 in die Wandhalterung
einhängen und von unten
verschrauben
Sie sollten später im Servicefall noch wissen, an welcher Sicherung Sie das Gerät
spannungsfrei schalten können. Dokumentieren Sie deshalb die fest angeschlossenen
Kabel, insbesondere den 230V-Anschluss, unten auf dem Geräteaufkleber
Seite 8

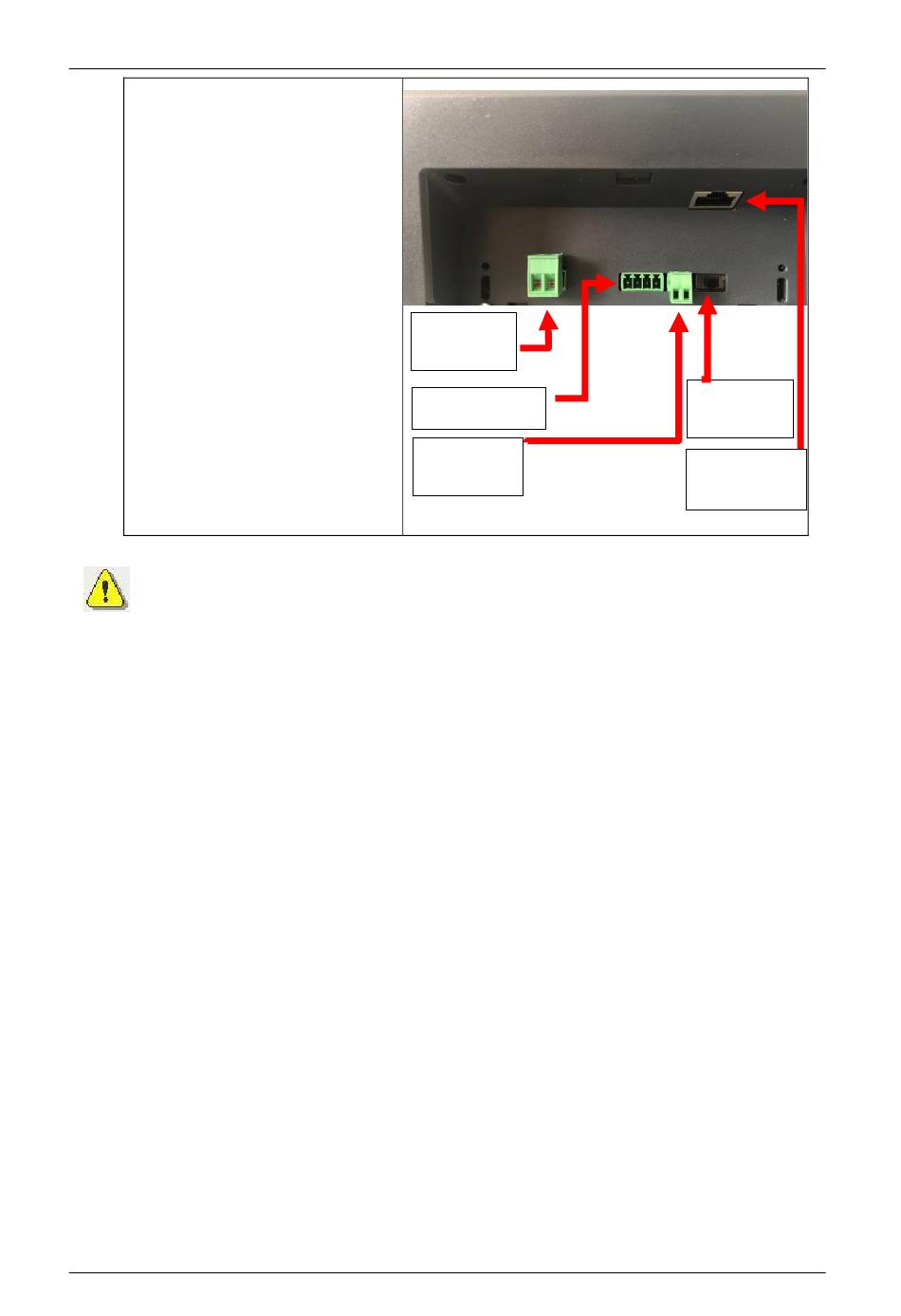

230VAC
L
N
Zweit-Leser
Relais
K1
K2
Bedienelemente am Frontmodul
An/Aus
Schalter
RJ45/LAN
Anschluss
Montage
