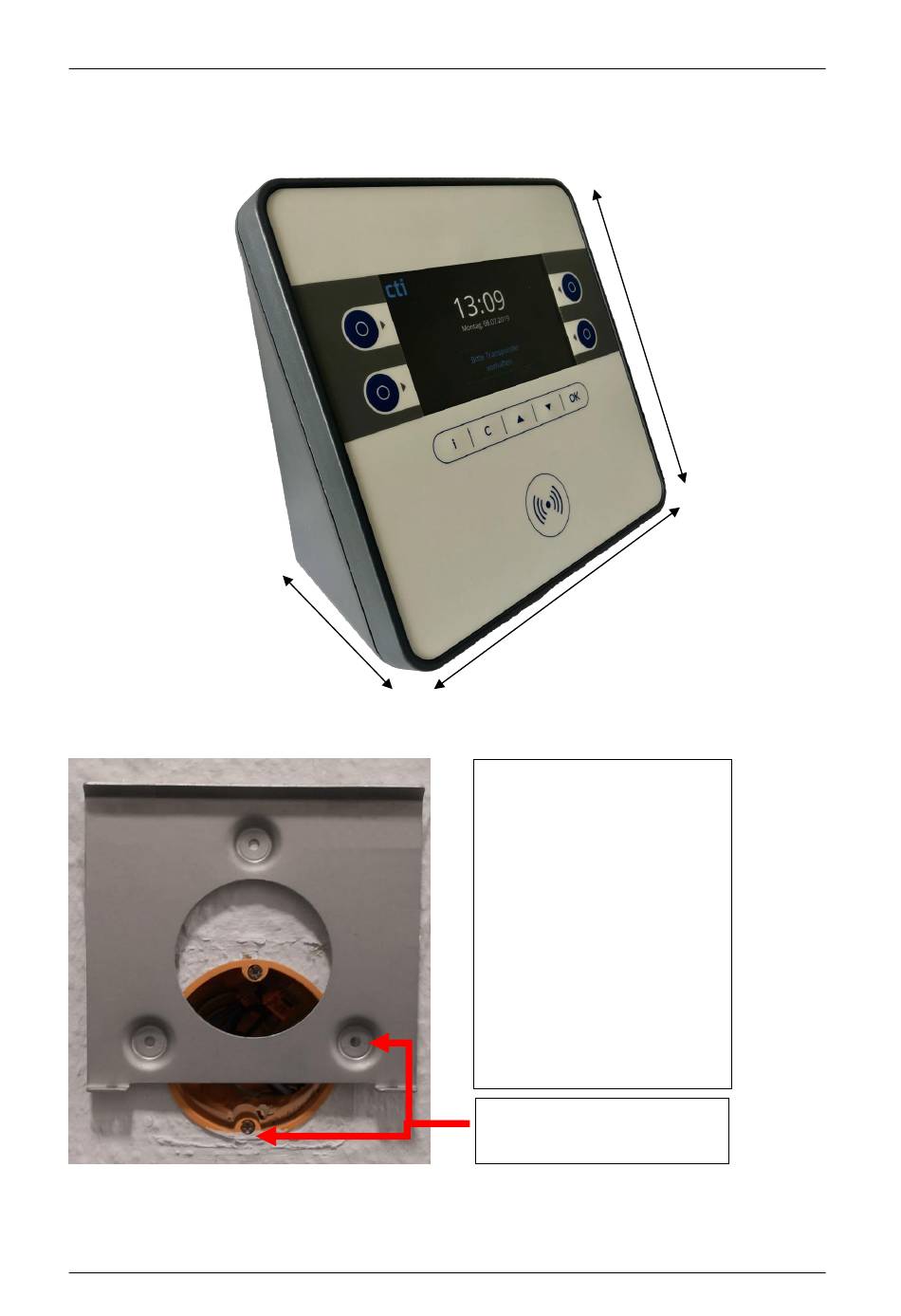

Maße, Anschlüsse und Bedienelemente
Abmessungen Timi3
T=92 mm
+ Wandhalterung = 4mm
Wandhalter
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen materialspezifischen
Fertigungstoleranzen.
Seite 5
Maße, Anschlüsse und Bedienelemente
B= 180 mm
Bei einer
Unterputzverkabelung
(Verkabelung von hinten) ist
es zwingend erforderlich, die
Wandhalterung wie
abgebildet anzubringen!
Der Abstand zwischen der
Unterkante der
Unterputzdose bis zu den
beiden unteren
Verschraubungen beträgt
40mm.
Abstand Unterkante zu
Verschraubung: 40mm
Abmessungen Timi3
H=180 mm
