Netzkabel: Unterstützt eine 12 VDC Stromversorgung.
⚫
Videokabel: Verwenden Sie ein BNC Kabel, um den
Videoausgang zu testen.
⚫
Alarmkabel: Verbinden Sie den Anschluss ALARM-IN mit der
GND-Schnittstelle und den Anschluss ALARM-OUT mit der
ALARM-COM-Schnittstelle.
⚫
Audiokabel: Verbinden Sie den Anschluss AUDIO-IN mit der
GND-Schnittstelle.
⚫
Netzwerkkabel: Verbinden Sie die Netzwerkschnittstelle mit
einem Netzwerkkabel.
Alarmausgang
1.2

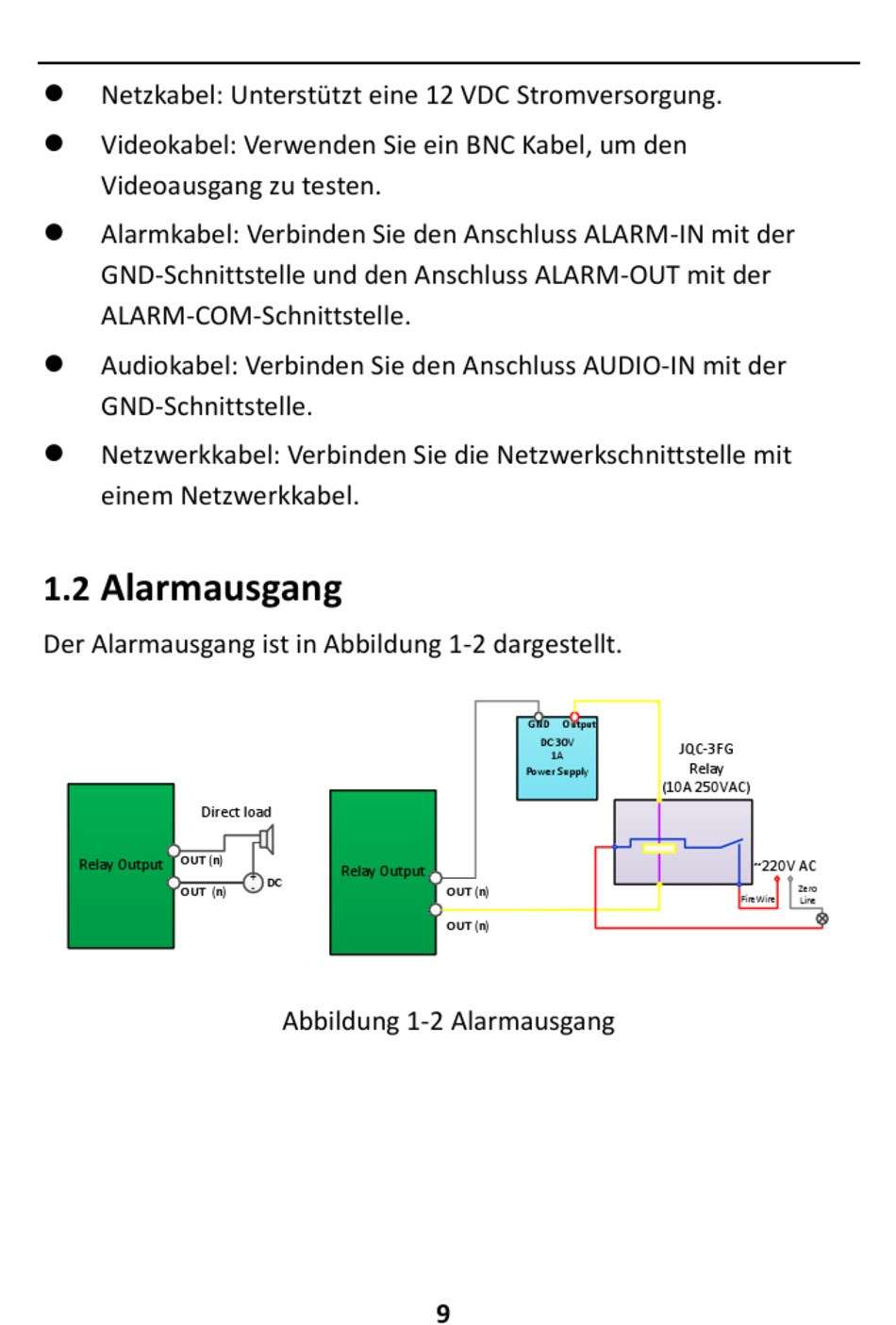

Der Alarmausgang ist in Abbildung 1-2 dargestellt.
Direct load
OUT (n)
Relay Output
OUT (n)
Relay Output
+
DC
-
Abbildung 1-2 Alarmausgang
GND
Output
DC 30V
1A
Power Supply
OUT (n)
OUT (n)
9
JQC-3FG
Relay
(10A 250VAC)
~220V AC
Zero
FireWire
Line
