Anwendungsbeispiel 2: Bildung zusätzlicher
Gruppen in Steuerleitungssystemen (Gruppen- und
Einzelbedienung)
Diese Funktion wird benötigt, wenn z.B. die zentrale Be-
dienung aller Sonnenschutzantriebe in einem Raum von
einem Bedientaster aus realisiert werden soll. Die MSE
Kompakt 1 PF wird dazu lediglich in die Steuerleitung
eingefügt und der Bedientaster angeschlossen. Anschluss
und Montageort der vorhandenen Motorsteuereinheiten
können beibehalten werden, eine vorgenommene Grup-
penbildung innerhalb der nachgeschalteten Anlage bleibt
ebenfalls erhalten.
Montage
Die Motorsteuereinheit ist zum Verteilereinbau (REG)
vorgesehen.
H
INWEIS
Kodierschalter entsprechend der gewünschten
Funktion einstellen (Abb. 1).
Montieren Sie das Gerät beim Verteilereinbau auf einer
symmetrischen Hutschiene (TH 35-15 durch Aufclip-
sen.
Der elektrische Anschuss der Motorsteuereinheit er-
folgt nach umseitigem Anschlussplan (s. Abb. 3).
Elektrischer Anschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Inbetriebnahme
Nach Abschluss der Montage und Anlegen der Versor-
gungsspannungen ist das Gerät betriebsbereit.
Wartung
Innerhalb des Geräts befinden sich keine zu wartenden
Teile. Bei einer Funktionsstörung darf die eingebaute Fein-
sicherung nur von einer zugelassenen Elektrofachkraft
ausgewechselt werden.
Haftung
Bei Nichtbeachtung der in dieser Anleitung gegebenen
Produktinformation, bei Einsatz außerhalb des vorgesehe-
nen Verwendungszweckes oder bei nicht bestimmungs-
gemäßem Gebrauch kann der Hersteller die Gewährleis-
tung für Schäden am Produkt ablehnen. Die Haftung für
Folgeschäden an Personen oder Sachen ist in diesem
Fall ebenfalls ausgeschlossen. Beachten Sie auch die
Angaben in der Bedienungsanleitung Ihres Sonnenschut-
zes. Die automatische oder manuelle Bedienung des
Sonnenschutzes bei Vereisung sowie die Nutzung des
Sonnenschutzes bei Unwettern kann Schäden verursachen
und muss vom Betreiber durch geeignete Vorkehrungen
verhindert werden.
Entsorgung
Das Gerät muss nach Gebrauch entsprechend den ge-
setzlichen Vorgaben entsorgt bzw. der Wiederverwertung
zugeführt werden.
2
Technische Änderungen behalten wir uns vor
54 mm
3 TE
Abb. 2

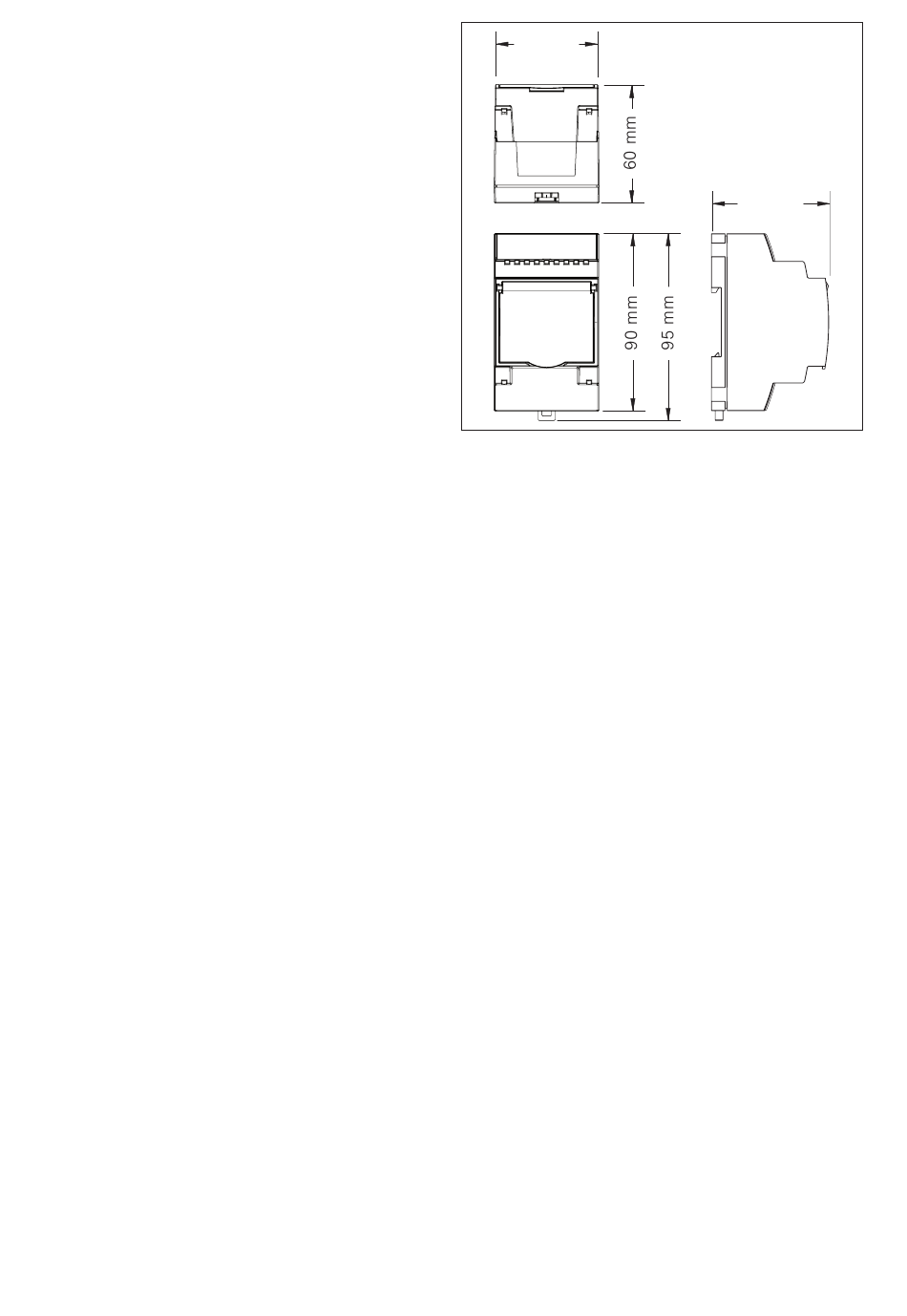

REG-Gehäuse 3 TE für MSE Kompakt PF REG
60 mm
