ПОДКЛЮЧЕНИЕ ДВУХ БЛОКОВ РЫЧАГОВ TCA QUADRANT
AIRBUS EDITION
Вы можете подключить второй блок рычагов TCA Quadrant Airbus Edition (п родается
отдельно): это позволит в совокупности использовать 4 оси, например, для
моделирования управления четырехмоторным коммерческим авиалайнером.

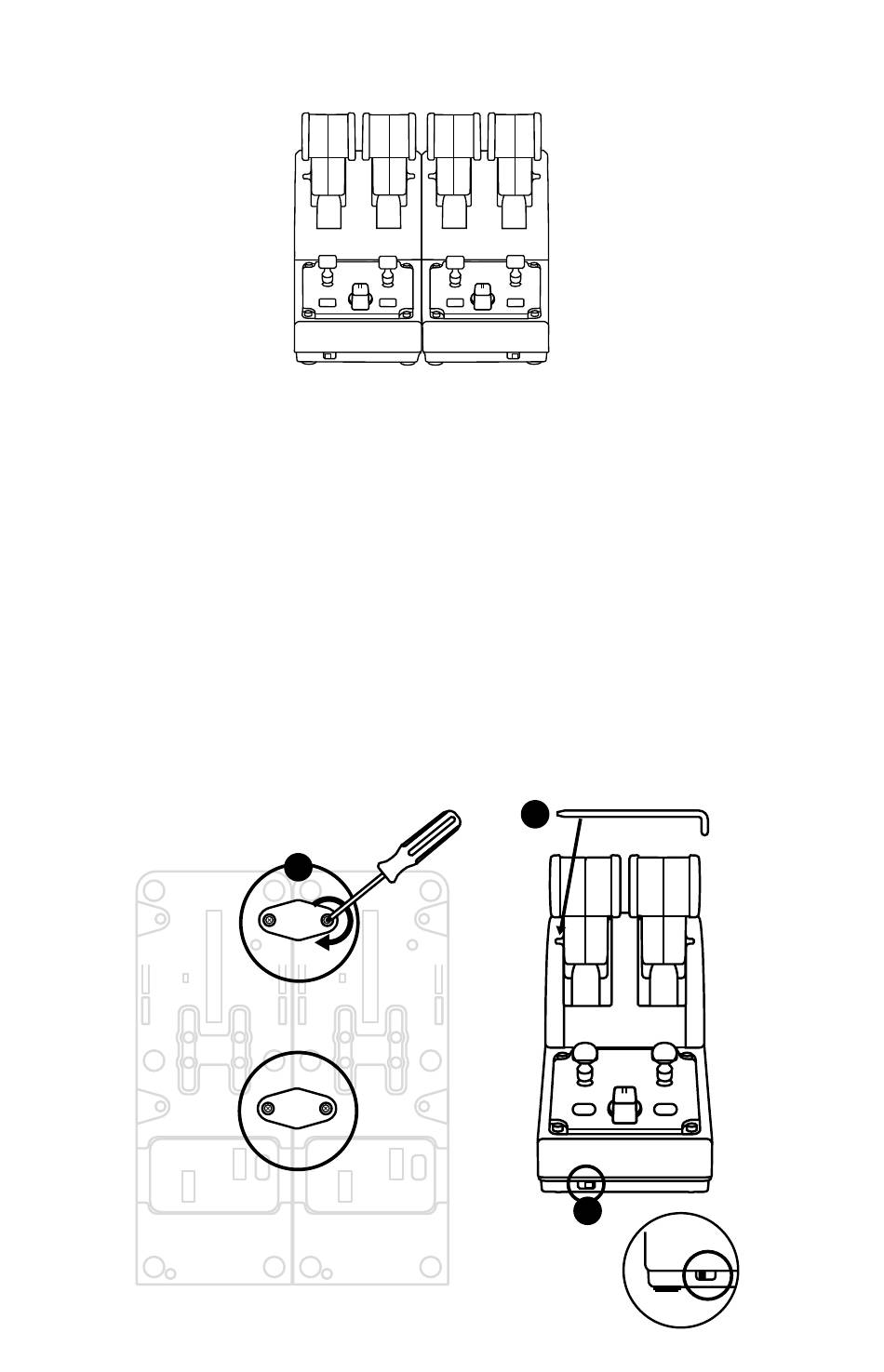

1. Переверните оба блока рычагов TCA Quadrant Airbus Edition вверх дном и с
помощью винтов прикрутите два соединительных элемента, входящих в комп лект
блока TCA Quadrant Airbus Edition, чтобы прикрепить одно устройство к другому.
2. На втором блоке рычагов переместите переключатель в положение 3/4, чтобы
сопоставить двигатели 3 и 4 со вторым блоком рычагов (на панели управления
компьютера).
3. Чтобы упростить синхронное перемещение осей, соедините их попарно (1/2 и 3/4) с
помощью поперечного стержня, входящего в комплект каждого блока TCA Quadrant
Airbus Edition.
1
8/18
3
2
ENG 1/2 3/4
