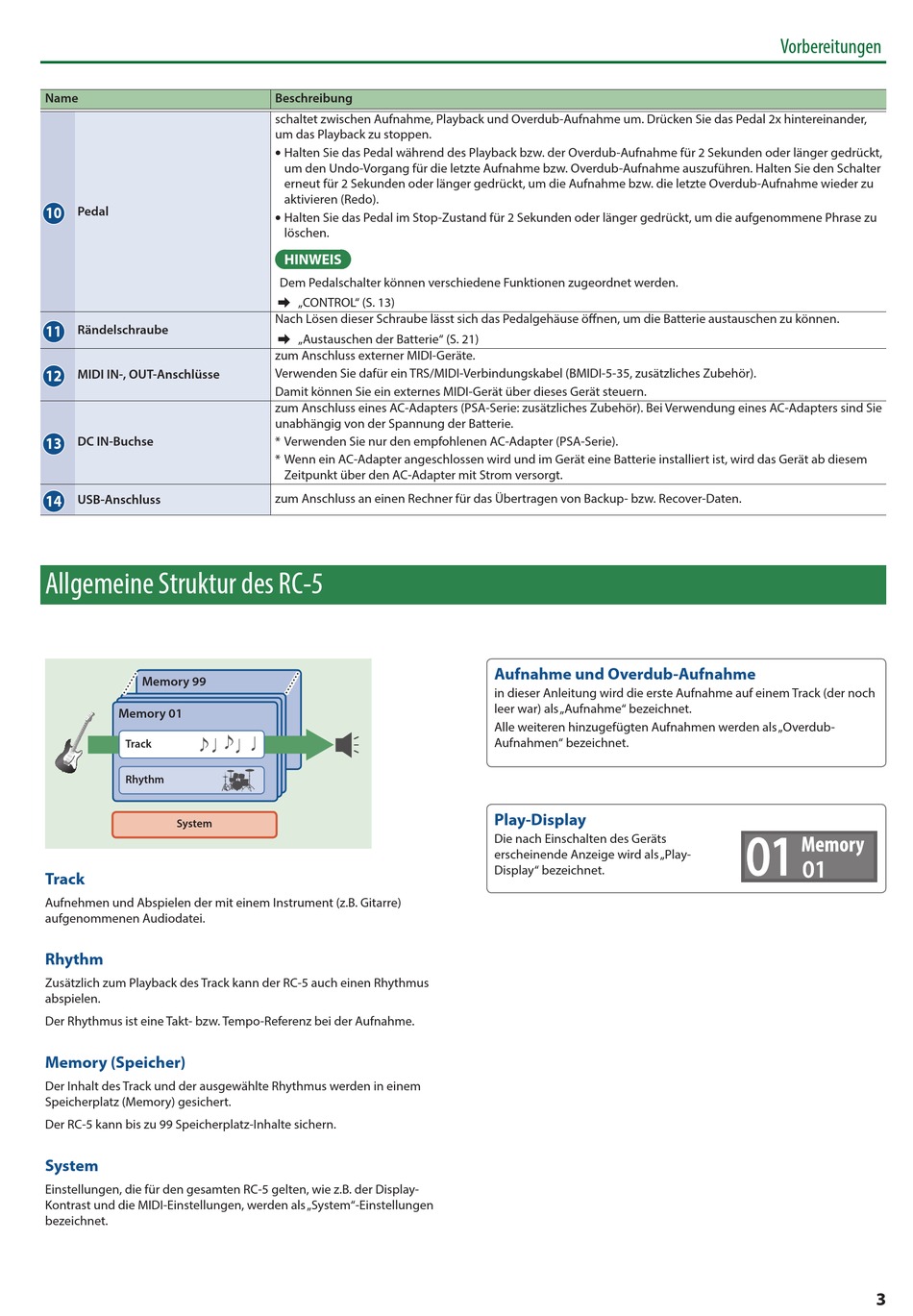

Allgemeine Struktur Des Rc-5 - Roland Boss RC-5 Referenz-Anleitung

Name
10
Pedal
11 Rändelschraube
12
MIDI IN-, OUT-Anschlüsse
13
DC IN-Buchse
14
USB-Anschluss

Allgemeine Struktur des RC-5

Memory 99
Memory 01
Track
Rhythm
System
Track
Aufnehmen und Abspielen der mit einem Instrument (z.B. Gitarre)
aufgenommenen Audiodatei.
Rhythm
Zusätzlich zum Playback des Track kann der RC-5 auch einen Rhythmus
abspielen.
Der Rhythmus ist eine Takt- bzw. Tempo-Referenz bei der Aufnahme.
Memory (Speicher)
Der Inhalt des Track und der ausgewählte Rhythmus werden in einem
Speicherplatz (Memory) gesichert.
Der RC-5 kann bis zu 99 Speicherplatz-Inhalte sichern.
System
Einstellungen, die für den gesamten RC-5 gelten, wie z.B. der Display-
Kontrast und die MIDI-Einstellungen, werden als „System"-Einstellungen
bezeichnet.
Beschreibung
schaltet zwischen Aufnahme, Playback und Overdub-Aufnahme um. Drücken Sie das Pedal 2x hintereinander,
um das Playback zu stoppen.
5 Halten Sie das Pedal während des Playback bzw. der Overdub-Aufnahme für 2 Sekunden oder länger gedrückt,
um den Undo-Vorgang für die letzte Aufnahme bzw. Overdub-Aufnahme auszuführen. Halten Sie den Schalter
erneut für 2 Sekunden oder länger gedrückt, um die Aufnahme bzw. die letzte Overdub-Aufnahme wieder zu
aktivieren (Redo).
5 Halten Sie das Pedal im Stop-Zustand für 2 Sekunden oder länger gedrückt, um die aufgenommene Phrase zu
löschen.
HINWEIS
Dem Pedalschalter können verschiedene Funktionen zugeordnet werden.
& „CONTROL" (S. 13)
Nach Lösen dieser Schraube lässt sich das Pedalgehäuse öffnen, um die Batterie austauschen zu können.
& „Austauschen der Batterie" (S. 21)
zum Anschluss externer MIDI-Geräte.
Verwenden Sie dafür ein TRS/MIDI-Verbindungskabel (BMIDI-5-35, zusätzliches Zubehör).
Damit können Sie ein externes MIDI-Gerät über dieses Gerät steuern.
zum Anschluss eines AC-Adapters (PSA-Serie: zusätzliches Zubehör). Bei Verwendung eines AC-Adapters sind Sie
unabhängig von der Spannung der Batterie.
* Verwenden Sie nur den empfohlenen AC-Adapter (PSA-Serie).
* Wenn ein AC-Adapter angeschlossen wird und im Gerät eine Batterie installiert ist, wird das Gerät ab diesem
Zeitpunkt über den AC-Adapter mit Strom versorgt.
zum Anschluss an einen Rechner für das Übertragen von Backup- bzw. Recover-Daten.
Aufnahme und Overdub-Aufnahme
in dieser Anleitung wird die erste Aufnahme auf einem Track (der noch
leer war) als „Aufnahme" bezeichnet.
Alle weiteren hinzugefügten Aufnahmen werden als „Overdub-
Aufnahmen" bezeichnet.
Play-Display
Die nach Einschalten des Geräts
erscheinende Anzeige wird als „Play-
Display" bezeichnet.
Vorbereitungen
3
