GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ

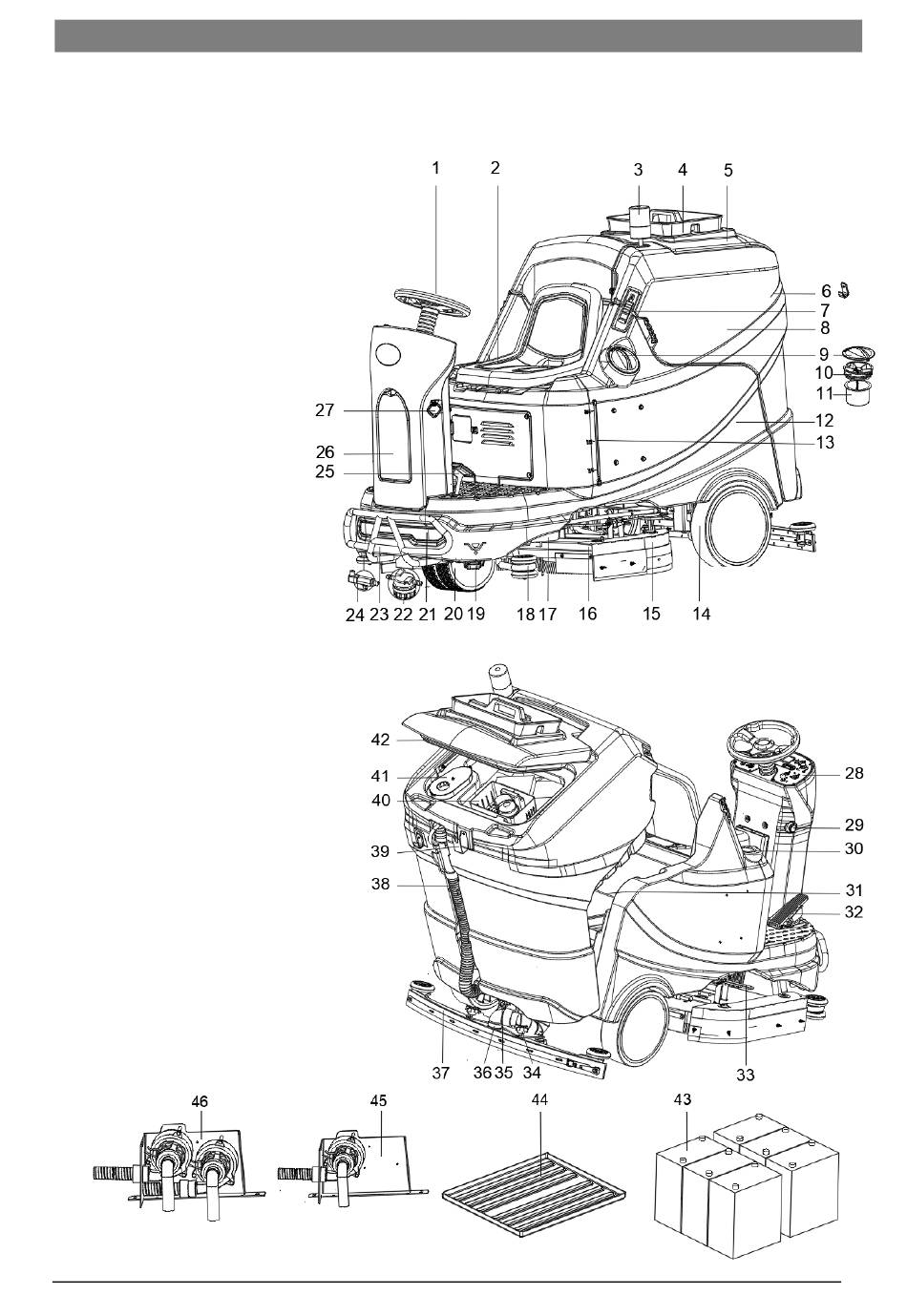

GÉPLEÍRÁS
A GÉP FELÉPÍTÉSE* - opcionális
1.
Kormánykerék
2.
Ülés, állítható
(biztonsági kapcsolóval)
3.
Figyelmeztető lámpa
4.
Közüzemi tároló (*)
5.
Szennyvíztartály fedele
6.
Kampó
7.
Zár (x2)
8.
Szennyvíztartály
9.
Szűrő burkolata
10.
Töltőtömlő tartója
11.
Szűrőtámasz
12.
Oldattartály
13.
Vízszintjelző cső
14.
Hajtókerekek
(mechanikus fékkel)
15.
Oldalsó fröccsenésgátlók
16.
Kefe összeszerelése
17.
Szivattyú
18.
Ütköző kerekek
19.
Oldattartály leeresztő fedele
20.
Első kerekek
21.
Elülső lámpák
22.
Oldatszűrő
23.
Első lökhárító
24.
Oldat elzárószelepe
25.
Mechanikus fékpedál
26.
Belső tárolófedél
27.
USB-töltő port
28.
Vezérlőpanel
29.
Biztonsági kapcsoló
30.
Pohártartó
31.
Visszafolyó tartály tartókábele
32.
Gázpedál
33.
Kefe-/betétmeghajtó telepítésének leállítása
34.
Gumitörlő tekerőgombjai
35.
Gumitörlőszög beállítógombja
36.
Gumitörlő szívótömlője
37.
Gumitörlő
38.
Szennyvízleeresztő tömlő
39.
Gumitörlő kampója
40.
Törmelékgyűjtő doboz
41.
Bemeneti szívószűrő
42.
Tartályfedél tömítő
43.
Akkumulátorok (N/A)
44.
Akkumulátortálca (*)
45.
Szívórendszer
46.
Kettős vákuumrendszer (*)
Ábra 2
159
MAGYAR
Ábra 1
