Komponenten des Erweiterungsgehäuses

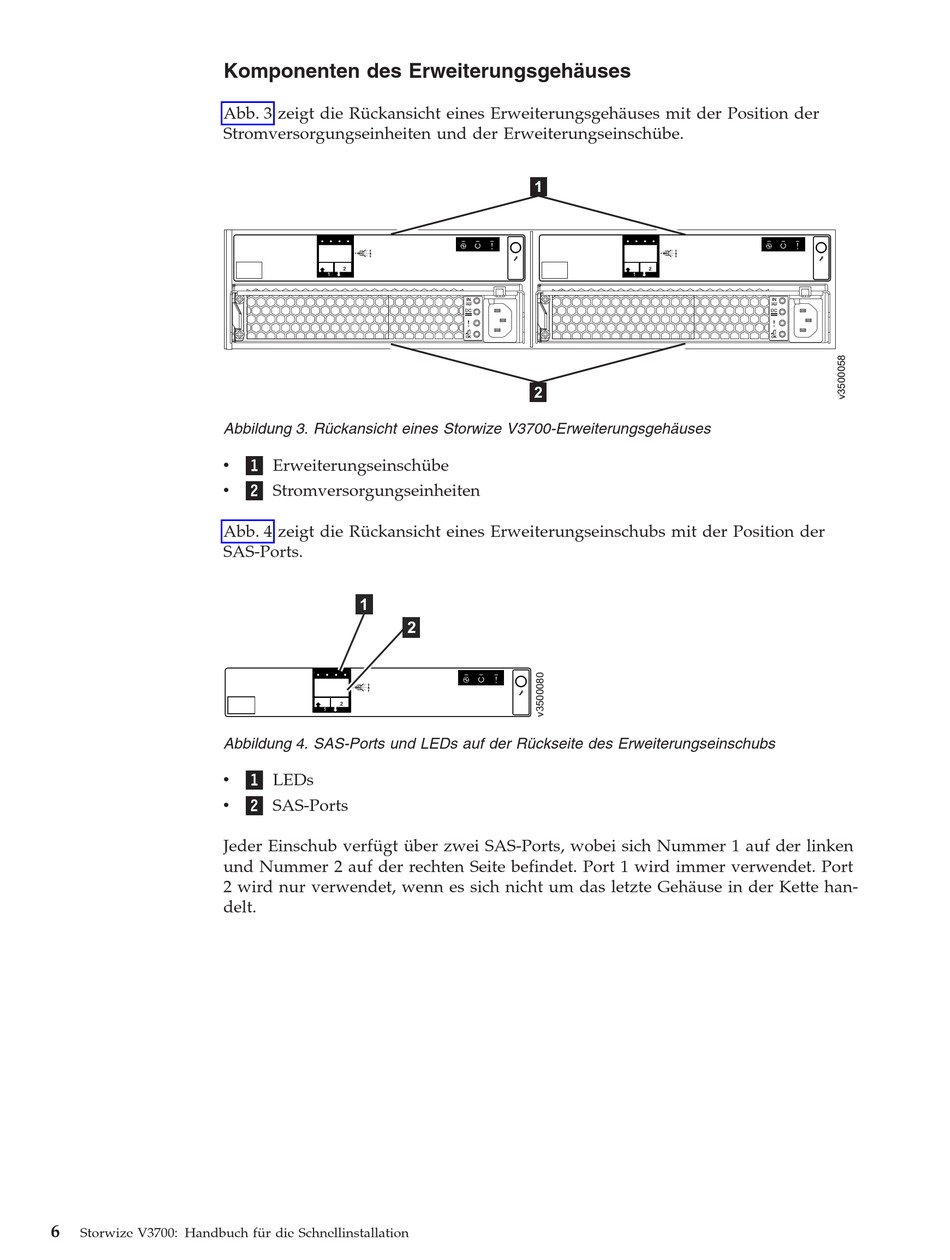

Abb. 3 zeigt die Rückansicht eines Erweiterungsgehäuses mit der Position der
Stromversorgungseinheiten und der Erweiterungseinschübe.
Abbildung 3. Rückansicht eines Storwize V3700-Erweiterungsgehäuses
v
v
Abb. 4 zeigt die Rückansicht eines Erweiterungseinschubs mit der Position der
SAS-Ports.
Abbildung 4. SAS-Ports und LEDs auf der Rückseite des Erweiterungseinschubs
v
v
Jeder Einschub verfügt über zwei SAS-Ports, wobei sich Nummer 1 auf der linken
und Nummer 2 auf der rechten Seite befindet. Port 1 wird immer verwendet. Port
2 wird nur verwendet, wenn es sich nicht um das letzte Gehäuse in der Kette han-
delt.
6
Storwize V3700: Handbuch für die Schnellinstallation
2
1
1 Erweiterungseinschübe
2 Stromversorgungseinheiten
1
2
2
1
1 LEDs
2 SAS-Ports
1
1
IN
OK
2
2
IN
OK
