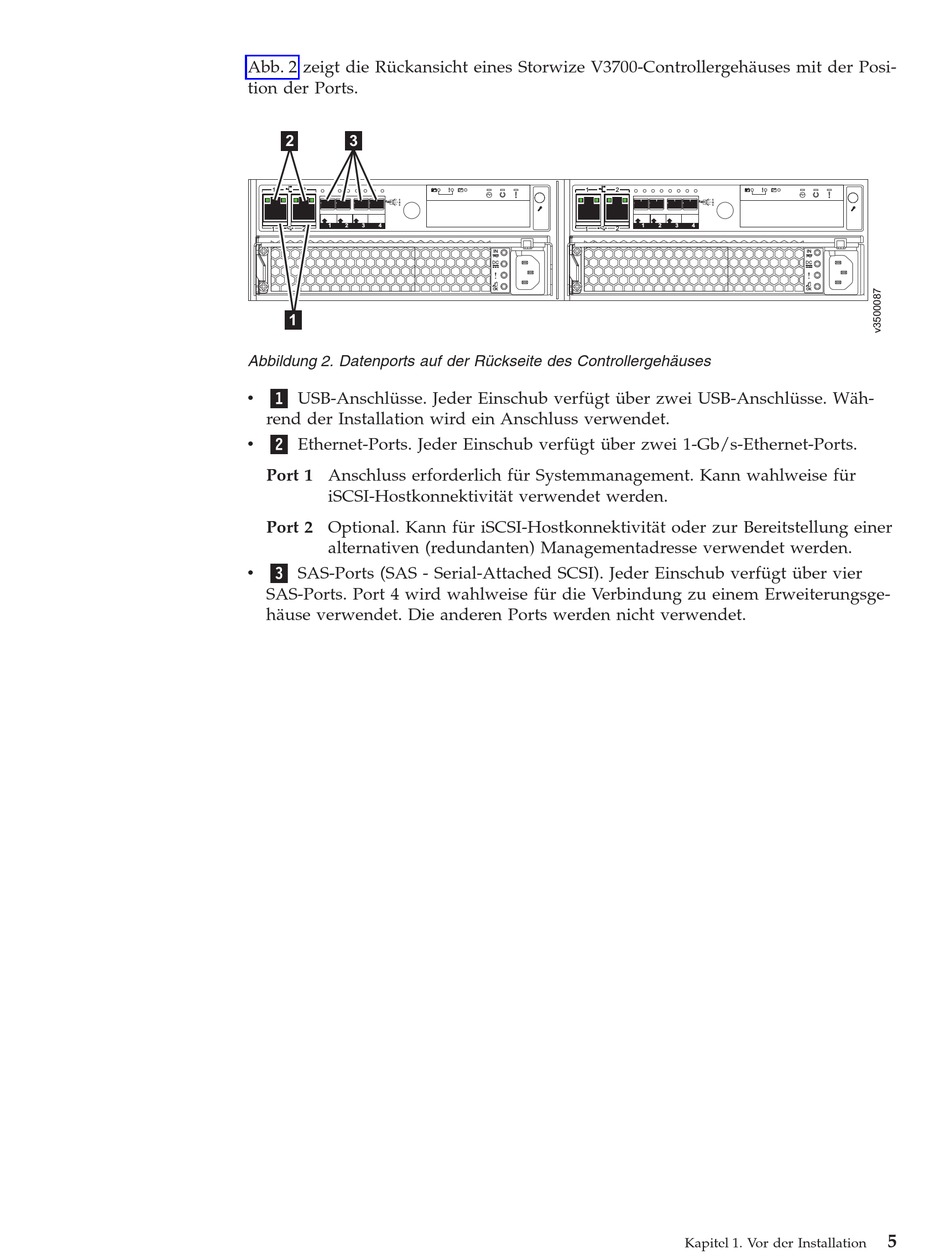

Abb. 2 zeigt die Rückansicht eines Storwize V3700-Controllergehäuses mit der Posi-
tion der Ports.
2 3
1
2
6
1 2 3 4
2
1
1
Abbildung 2. Datenports auf der Rückseite des Controllergehäuses
1 USB-Anschlüsse. Jeder Einschub verfügt über zwei USB-Anschlüsse. Wäh-
v
rend der Installation wird ein Anschluss verwendet.
2 Ethernet-Ports. Jeder Einschub verfügt über zwei 1-Gb/s-Ethernet-Ports.
v
Port 1 Anschluss erforderlich für Systemmanagement. Kann wahlweise für
iSCSI-Hostkonnektivität verwendet werden.
Port 2 Optional. Kann für iSCSI-Hostkonnektivität oder zur Bereitstellung einer
alternativen (redundanten) Managementadresse verwendet werden.
3 SAS-Ports (SAS - Serial-Attached SCSI). Jeder Einschub verfügt über vier
v
SAS-Ports. Port 4 wird wahlweise für die Verbindung zu einem Erweiterungsge-
häuse verwendet. Die anderen Ports werden nicht verwendet.
1
2
1 2
2
1
IN
OK
6
3 4
IN
OK
