Zusatzeinrichtungen für Erweiterungsgehäuse:
__ v Anschlusskabel für Erweiterungsgehäuse
__ v Laufwerke
__ v Netzkabel für den Anschluss an Wandsteckdosen

Hardwarekomponenten ermitteln

Die folgenden Abbildungen und Beschreibungen geben die verschiedenen Hard-
warekomponenten und Anschlusspositionen für das Controllergehäuse und das
Erweiterungsgehäuse an.
Komponenten des Controllergehäuses

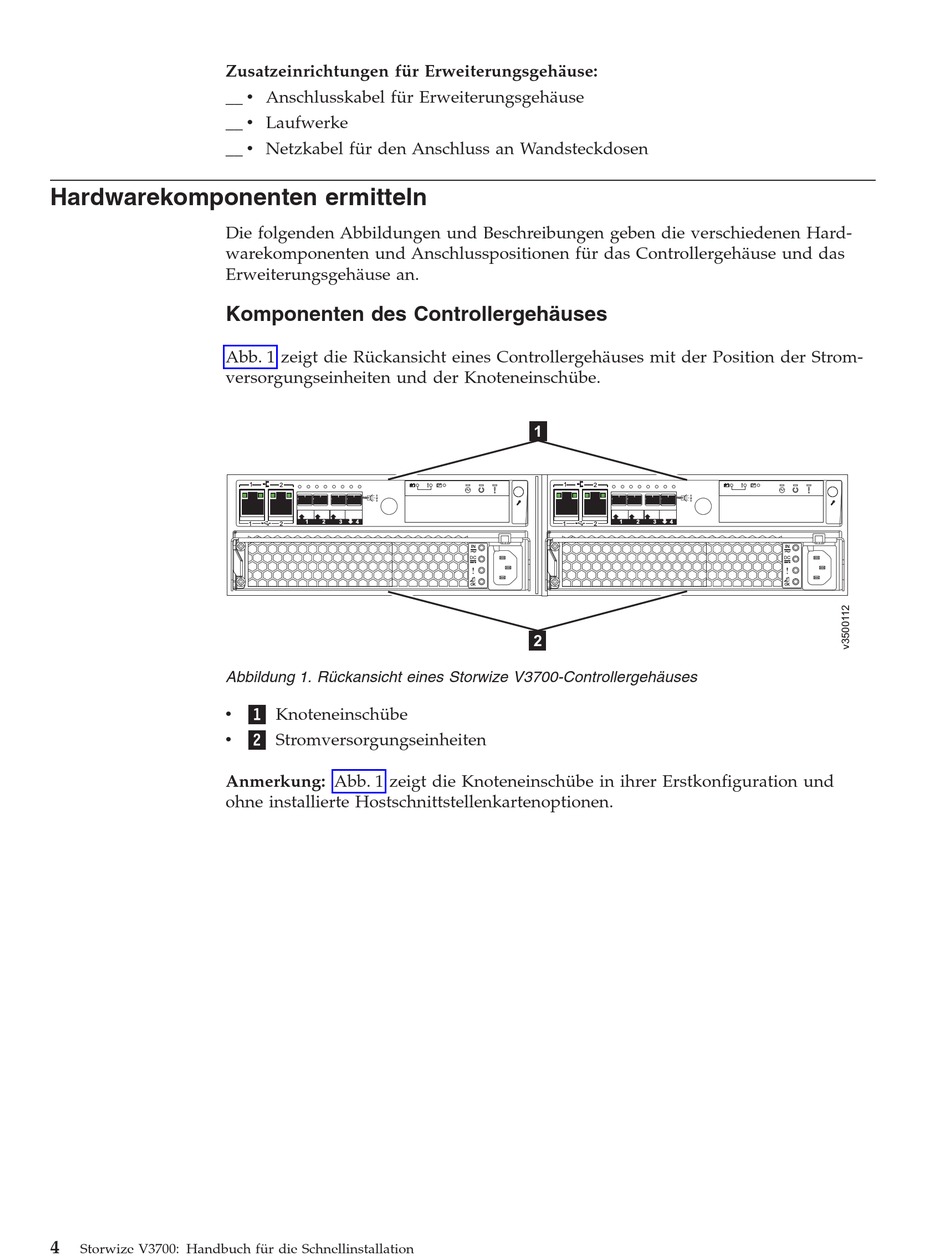

Abb. 1 zeigt die Rückansicht eines Controllergehäuses mit der Position der Strom-
versorgungseinheiten und der Knoteneinschübe.
Abbildung 1. Rückansicht eines Storwize V3700-Controllergehäuses
v
v
Anmerkung: Abb. 1 zeigt die Knoteneinschübe in ihrer Erstkonfiguration und
ohne installierte Hostschnittstellenkartenoptionen.
4
Storwize V3700: Handbuch für die Schnellinstallation
1 2
6
1 2 3 4
2
1
1 Knoteneinschübe
2 Stromversorgungseinheiten
1
1 2
1 2
2
1
IN
OK
2
6
3 4
IN
OK
