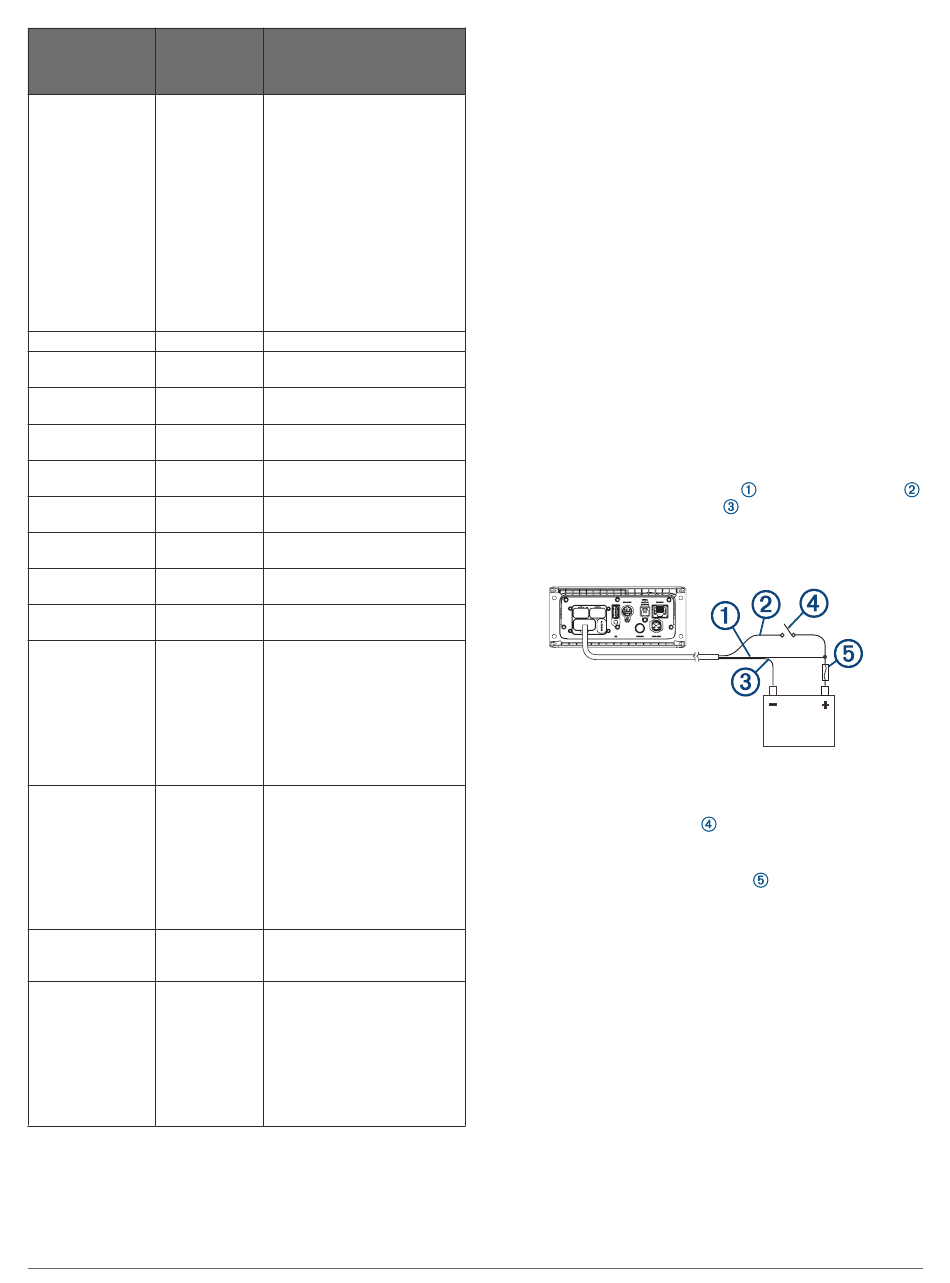

Fusion Apollo MS-RA670 Installationsanweisungen Seite 3

Funktion der Farbe des
Leitung oder des Blankdrahts
RCA-Anschlusses oder RCA-
Bezeichnung
Telefon stumm Braun
Dimmen Orange
Lautsprecher – Weiß
Zone 1 links (+)
Lautsprecher – Weiß/Schwarz
Zone 1 links (-)
Lautsprecher – Grau
Zone 1 rechts (+)
Lautsprecher – Grau/schwarz
Zone 1 rechts (-)
Lautsprecher – Grün
Zone 2 links (+)
Lautsprecher – Grün/schwarz
Zone 2 links (-)
Lautsprecher – Violett
Zone 2 rechts (+)
Lautsprecher – Violett/schwarz
Zone 2 rechts (-)
Line-Ausgang für ZONE 1
Zone 1 (links)
ZONE 1 SUB
Line-Ausgang für OUT
Zone 1 (rechts)
Subwoofer-
Ausgang für Zone 1
Line-Ausgang für ZONE 2
Zone 2 (links)
ZONE 2 SUB
Line-Ausgang für OUT
Zone 2 (rechts)
Subwoofer-
Ausgang für Zone 2
Aux-Eingang links AUX IN
Aux-Eingang rechts
Line-Ausgang für ZONE 3
Zone 3 (links)
Line-Ausgang für
Zone 3 (rechts)
Subwoofer-
Ausgang für Zone 3
Herstellen der Stromversorgung
Beim Verbinden des Radios mit der Stromversorgung müssen
Sie beide Stromleitungen verbinden. Die gelbe Stromleitung
muss mit der Batterie verbunden werden, damit das Radio
ausreichend mit Strom versorgt wird. Die rote Zündleitung sollte
über die Zündung oder einen anderen manuellen Schalter
Apollo MS-RA670 – Installationsanweisungen
Hinweise
Wird aktiviert, wenn eine
Verbindung mit der Masse
besteht.
Wenn Sie diese Leitung
beispielsweise mit einem
kompatiblen Mobilgerät-Kit mit
Freisprechfunktion verbinden,
wird der Ton stumm geschaltet
oder die Eingabe wechselt zu
AUX, wenn ein Anruf eingeht
und diese Leitung über das Kit
mit der Masse verbunden ist.
Sie können diese Funktion über
das Einstellungsmenü akti-
vieren.
Bietet einen Ausgang auf einen
externen Verstärker und ist mit
der Lautstärkeregelung für
Zone 1 verknüpft.
Jedes Subwooferkabel bietet
einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Strom-
versorgung oder einem
Subwoofer-Verstärker.
Bietet einen Ausgang auf einen
externen Verstärker und ist mit
der Lautstärkeregelung für
Zone 2 verknüpft.
Jedes Subwooferkabel bietet
einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Strom-
versorgung oder einem
Subwoofer-Verstärker.
Bietet einen RCA-Stereo-Line-
Eingang für Audioquellen wie
CD- oder MP3-Player.
Bietet einen Ausgang auf einen
externen Verstärker und ist mit
der Lautstärkeregelung für
Zone 3 verknüpft.
Jedes Subwooferkabel bietet
einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Strom-
versorgung oder einem
Subwoofer-Verstärker.
verbunden werden, um das Ein-/Ausschalten des Radios zu
ermöglichen. Diese Installationsmethode bietet die beste
Leistung, da die gelbe Leitung eine konstante
Bereitschaftsspannung beibehält, die die Startzeit für das Radio
optimiert.
HINWEIS: Falls das Boot für längere Zeit gelagert wird, sollten
Sie die gelbe Leitung evtl. über einen Unterbrecher oder einen
ähnlichen Schalter verbinden. Auf diese Weise können Sie die
Bereitschaftsspannung der gelben Leitung trennen und dadurch
ein Entladen der Batterie während der Lagerung verhindern.
Falls Sie nicht die Möglichkeit haben oder es vorziehen, das
Radio nicht über die Zündung ein- und auszuschalten, können
Sie die rote Leitung und die gelbe Leitung mit demselben
Schalter an der Schalttafel verbinden. Diese
Installationsmethode führt zu einer etwas längeren Startzeit,
jedoch wird beim Ausschalten des Radios über den Schalter
kein Strom von der Batterie aufgenommen.
Sie müssen die Stromleitungen über eine 15-A-Sicherung oder
einen 15-A-Unterbrecher mit der Batterie verbinden.
Falls eine Verlängerung der gelben Strom- und der schwarzen
Masseleitungen erforderlich ist, verwenden Sie Leitungen nach
2
AWG 14 (2,08 mm ). Verwenden Sie bei Verlängerungen von
mehr als 1 m (3 Fuß) Leitungen nach AWG 12 (3,31 mm²).
Falls eine Verlängerung der roten Zündleitung erforderlich ist,
verwenden Sie Leitungen nach AWG 22 (0,33 mm
1
Führen Sie die gelbe Stromleitung
und die schwarze Masseleitung
Sie den Kabelbaumstecker zum Radio.
Verbinden Sie den Kabelbaum erst mit dem Radio, wenn alle
Blankdrahtverbindungen hergestellt wurden.
2
Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie.
3
Wenn Sie die rote Leitung über die Zündung oder einen
anderen manuellen Schalter
rote Zündleitung mit der Zündung oder dem Schalter.
4
Verbinden Sie die rote Leitung mit der gelben Leitung,
installieren Sie eine 15-A-Sicherung
an der Batterie, und verbinden Sie beide Leitungen mit dem
Pluspol (+) der Batterie.
HINWEIS: Wenn Sie die rote Leitung über einen Schalter mit
Sicherung verbinden, müssen Sie die rote Leitung nicht mit
der gelben Leitung verbinden oder eine zusätzliche
Sicherung in die rote Leitung einbauen.
Wenn Sie die rote und die gelbe Leitung über einen 15-A-
Unterbrecher verbinden, müssen Sie keine zusätzliche
Sicherung einbauen.
5
Verbinden Sie den Kabelbaum mit dem Radio.
Lautsprecherzonen
Sie können Lautsprecher in einem Bereich in eine
Lautsprecherzone gruppieren. Dies ermöglicht es Ihnen, den
Audiopegel der Zonen einzeln zu steuern. Beispielsweise
könnte die Tonausgabe in der Kabine leiser sein als auf Deck.
Pro Kanal jeder Zone können bis zu zwei Lautsprecherpaare
parallel verbunden werden. Bei Verwendung des integrierten
Verstärkers kann eine Zone maximal vier Lautsprecher
unterstützen.
2
).
, die rote Zündleitung
zur Batterie, und führen
verlegen, verbinden Sie die
so nah wie möglich
3
