Fusion Apollo MS-RA670 Installationsanweisungen Seite 2

7
Führen Sie einen der folgenden Schritte aus:
• Wenn Sie das Radio an einem trockenen Standort
installieren, bringen Sie die mitgelieferte Einbaudichtung
an der Rückseite des Radios an.
• Wenn Sie das Radio an einem Standort montieren, der
Wasser ausgesetzt ist, tragen Sie um den Ausschnitt
seewassertaugliches Dichtungsmittel auf der
Montagefläche auf.
Installieren Sie die mitgelieferte Einbaudichtung nicht,
wenn Sie Dichtungsmittel auf die Montagefläche
aufgetragen haben. Bei gleichzeitiger Verwendung von
Dichtungsmittel und Einbaudichtung wird die
Wasserbeständigkeit reduziert.
8
Wenn Sie nach der Installation keinen Zugang zur Rückseite
des Radios haben, nehmen Sie die erforderliche
Verkabelung vor.
9
Sichern Sie den Subwoofer mit den mitgelieferten Schrauben
an der Montagefläche.
Ziehen Sie die Schrauben mit der Hand fest, wenn Sie das
Radio an der Montagefläche sichern, damit Sie sie nicht zu
fest anziehen.
10 Setzen Sie die Schraubenabdeckungen
Hinweise zum Verbinden des Geräts
Damit das Radio ordnungsgemäß funktioniert, müssen Sie es
mit der Stromversorgung, den Lautsprechern und
Eingangsquellen verbinden. Planen Sie die Anordnung von
Radio, Lautsprechern, Eingangsquellen, optionalem NMEA
2000 Netzwerk und optionalen Fusion PartyBus
Netzwerk sorgsam, bevor Sie Verbindungen herstellen.

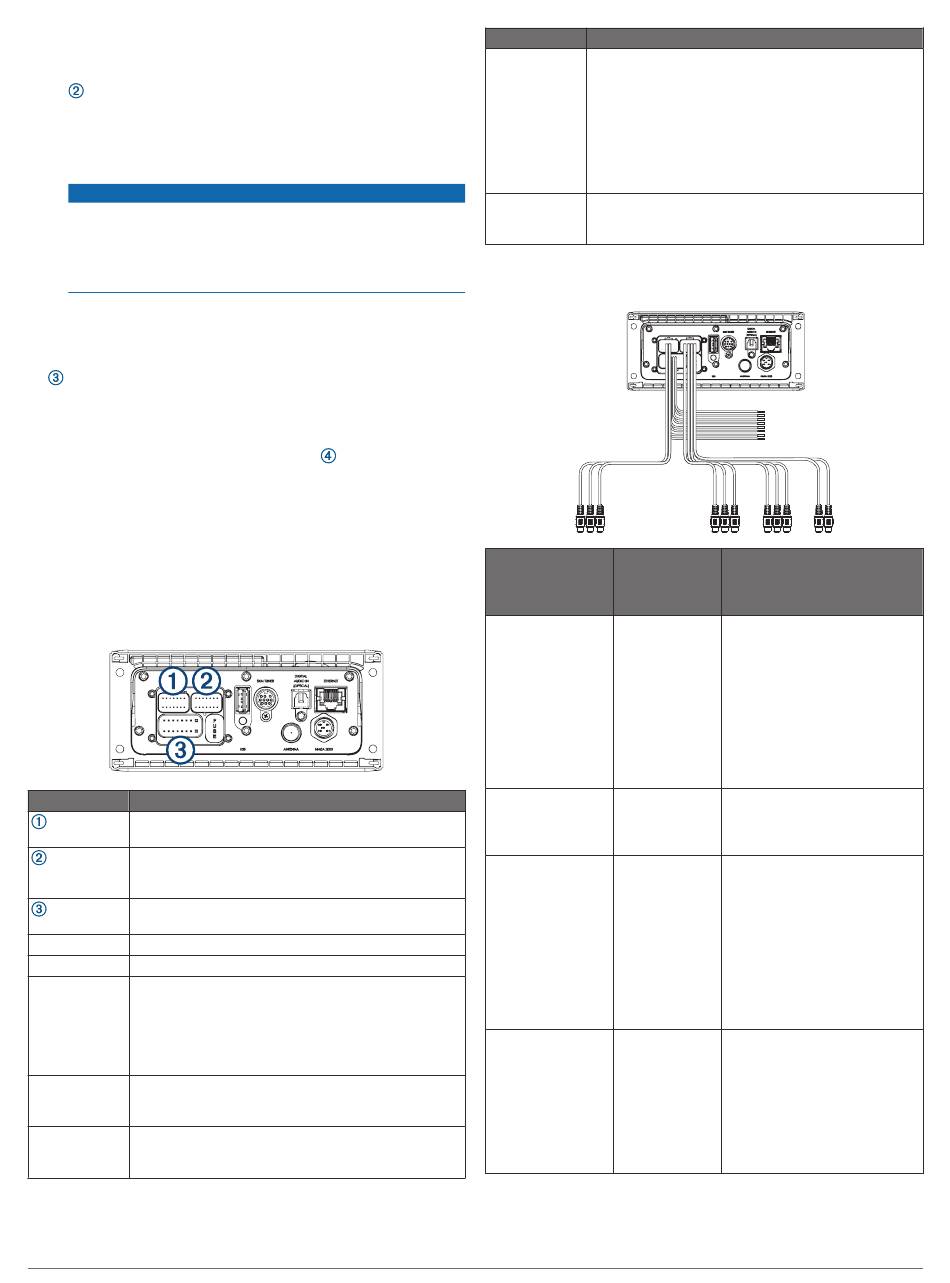

Identifizierung der Anschlüsse
Element Beschreibung
Zum Verbinden des Radios mit dem Kabelbaum für
Zone 3.
Zum Verbinden des Radios mit dem Kabelbaum für
den Aux-Eingang 1 und für die Line- und Subwoofer-
Ausgänge für die Zonen 1 und 2.
Zum Verbinden des Radios mit dem Kabelbaum für
Stromversorgung und Lautsprecher.
FUSE Enthält die 15-A-Sicherung für das Gerät.
USB Zum Verbinden des Radios mit einer USB-Quelle.
SXM TUNER Zum Verbinden des Radios mit einem SiriusXM
Connect Tuner, um SiriusXMSender zu empfangen
(sofern verfügbar; nicht enthalten).
Wird mit einem Fusion DAB-Modul verbunden, um
DAB-Sender zu empfangen (sofern verfügbar; nicht
enthalten).
DIGITAL Zum Verbinden des Radios mit einer optischen
AUDIO IN digitalen Audioquelle, z. B. einem Fernseher oder
(OPTICAL) einem DVD-Player.
ETHERNET Zum Verbinden des Radios mit einem anderen Fusion
PartyBus Radio, Zonenradio oder Netzwerk
PartyBus Netzwerk, Seite
2
HINWEIS
auf.
Geräten oder
™
(Fusion
5).
Element Beschreibung
ANTENNA Zum Verbinden des Radios mit einer herkömmlichen
AM-/UKW-Antenne.
Wenn Sie das Radio auf einem Schiff mit Metallrumpf
installieren, müssen Sie eine Antenne mit obligatori-
scher Masse verwenden. Wenn Sie das Radio auf
einem Schiff ohne Metallrumpf installieren, müssen
Sie eine Antenne ohne Masse verwenden. Weitere
Informationen finden Sie in den Installationsanwei-
sungen der Antenne.
NMEA 2000 Zum Verbinden des Radios mit einem NMEA 2000
Netzwerk
Seite
Identifizierung der Leitungen und Anschlüsse des
Kabelbaums
Funktion der
Leitung oder des
RCA-Anschlusses
Masse (-)
Stromversor-
gung (+)
Zündung
®
Verstärker ein
(Schaltplan für das NMEA 2000 System,
4).
Farbe des Hinweise
Blankdrahts
oder RCA-
Bezeichnung
Schwarz Zum Verbinden mit dem
negativen Anschluss einer 12-
V-Gleichstromquelle mit einer
Kapazität von 15 A. Verbinden
Sie diese Leitung, bevor Sie die
gelbe Leitung verbinden. Alles
Zubehör, das mit dem Radio
verbunden wird, muss eine
gemeinsame Masse verwenden
(Herstellen der Stromversor-
gung, Seite
Gelb Zum Verbinden mit dem
positiven Anschluss einer 12-V-
Gleichstromquelle mit einer
Kapazität von 15 A.
Rot Zum Verbinden einer getrennt
geschalteten 12-V-Gleichstrom-
verbindung, z. B. einem Zünd-
ungsbus, um das Radio ein-
und auszuschalten. Falls Sie
keine geschaltete 12-V-Gleich-
stromverbindung verwenden,
müssen Sie diese Leitung mit
derselben Quelle wie die gelbe
Leitung (für die Stromversor-
gung) verbinden.
Blau Zum Verbinden optionaler
externer Verstärker, damit diese
beim Einschalten des Radios
eingeschaltet werden.
Ein verbundener Verstärker
muss mit derselben Masse (-)
wie das Radio verbunden sein,
damit diese Signalleitung
ordnungsgemäß funktioniert.
Apollo MS-RA670 – Installationsanweisungen
