Fusion MS-DAB100A Installationsanweisungen

MS-DAB100A – Installationsanwei-
sungen
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen und Vorsichtshinweise nicht
beachten, könnte es zu Personenschäden, Schäden am Schiff
oder zu einer schlechten Leistung des Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen in der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie
die Stromversorgung des Boots getrennt haben.
Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher,
dass es ordnungsgemäß geerdet ist. Folgen Sie dazu den
Anweisungen in der Anleitung.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von FUSION
Lieferumfang
• 1 DAB-Modul
• 2 Befestigungsschrauben für das DAB-Modul
• 1 DAB-Antennenbasis
• 1 Peitschenantennenmast für die DAB-Antennenbasis
• 1 Stangenmontageadapter (an der DAB-Antennenbasis)
• 1 Halterung für die DAB-Antenne
• 4 Befestigungsschrauben für die DAB-Antennenhalterung
• 2 Dichtungsunterlagen für die aufgesetzte Montage der DAB-
Antenne
• 3 Gewindestangen für die aufgesetzte Montage der DAB-
Antenne
• 3 Flügelschrauben für die aufgesetzte Montage der DAB-
Antenne
Hinweise zum Verbinden des Geräts
Das DAB-Modul wird über den Anschluss ACC des Geräts oder
den Anschluss ACCESSORY des Kabelbaums mit einem
kompatiblen FUSION Radio verbunden.
Zum Empfangen von DAB-Programmen muss eine DAB-
Antenne mit einem FAKRA-Z-Anschluss installiert und mit dem
DAB-Modul verbunden sein.
Hinweise zur Auswahl des Montageorts für
das DAB-Modul
Wenn Sie das Gerät in Glasfasermaterial einlassen, wird beim
Bohren der Vorbohrungen die Verwendung eines
Senkkopfbohrers empfohlen, um die Ansenkung nur durch die
Dezember 2015
®
WARNUNG
ACHTUNG
HINWEIS
HINWEIS
oberste Gelcoat-Schicht zu bohren. Dadurch wird Rissen in der
Gelschicht beim Anziehen der Schrauben vorgebeugt.
Schrauben aus Edelstahl können sich leicht festklemmen, wenn
sie in Glasfasermaterial zu stark angezogen werden. Vor der
Installation sollte Fettpaste auf die Schrauben aufgetragen
werden.
Beachten Sie bei der Auswahl eines Montageorts für das Gerät
folgende Hinweise.
• Angesichts der Wasserdichtigkeitseinstufung müssen die
Montage des Geräts und die Verkabelung an einem Ort
erfolgen, der sich nicht unter Wasser befindet.
• Das Gerät und dessen Kabelstecker dürfen keinem
Spritzwasser oder abfließendem Wasser ausgesetzt sein.
• Das Gerät sollte so montiert werden, dass die Anschlüsse
nach unten zeigen, damit Wasser nicht durch den
Antennenanschluss in das Gerät eindringt.

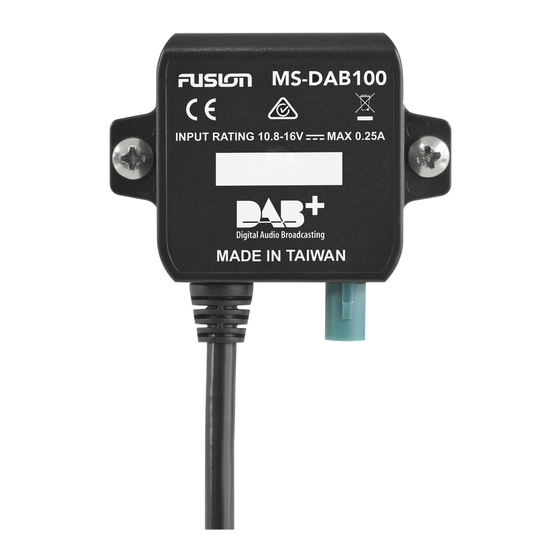

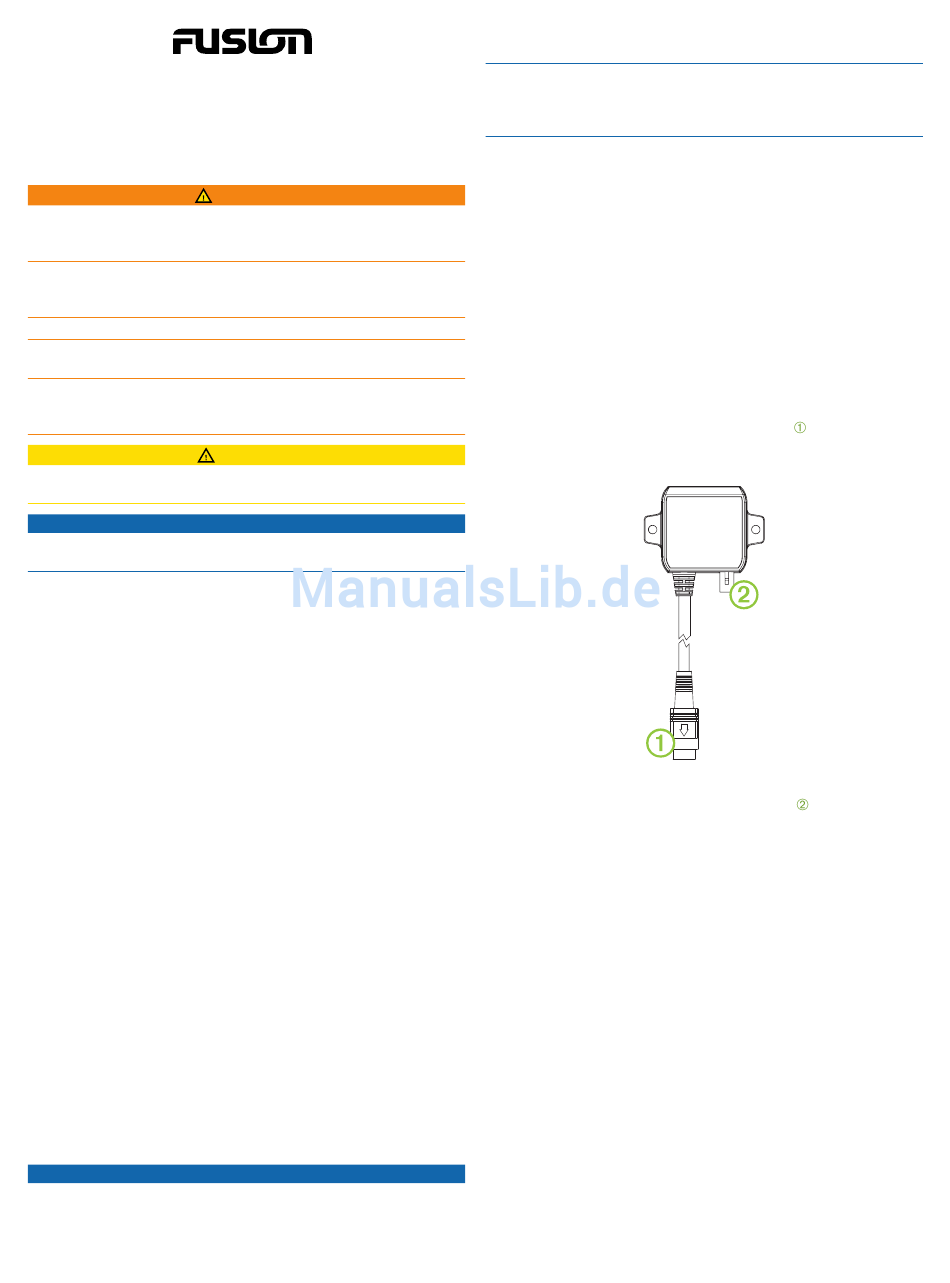

Installieren des DAB-Moduls
1
Wählen Sie einen Montageort für das DAB-Modul aus, und
verlegen Sie die Kabel vom Modul zum kompatiblen FUSION
Gerät.
2
Verbinden Sie das Kabel vom DAB-Modul
Anschluss ACC des Geräts bzw. mit dem Anschluss
ACCESSORY des Kabelbaums.
® .
3
Verlegen Sie das Antennenkabel, und verbinden Sie es mit
dem Antennenanschluss des DAB-Moduls
4 Wählen Sie eine Option:
• Sichern Sie das DAB-Modul mit den mitgelieferten
Schrauben an der Montagefläche.
• Reinigen Sie die Montagefläche, und sichern Sie das
DAB-Modul mit der klebenden Unterlage der Basis an der
Montagefläche.
Hinweise zur Montage der Antenne
Die Antenne kann an der mitgelieferten Halterung, an einer
Standardstange mit einem Außendurchmesser von 1 Zoll und
einem Gewinde mit 14 Windungen pro Zoll (nicht enthalten)
oder aufgesetzt montiert werden. Wenn Sie die Antenne an der
mitgelieferten Halterung oder an einer Stange montieren,
können Sie das Antennenkabel entweder durch die Halterung
bzw. Stange oder außen an der Halterung bzw. Stange
verlegen. Wenn Sie die Antenne aufgesetzt montieren, können
Sie das Antennenkabel entweder durch die Montagefläche oder
auf der Montagefläche verlegen.
Damit eine optimale Leistung gewährleistet ist, berücksichtigen
Sie bei der Auswahl eines Montageorts für die Antenne folgende
Richtlinien.
HINWEIS: Bevor Sie die Antenne fest anbringen, müssen Sie
testen, ob sie am Montageort ordnungsgemäß funktioniert
(Testen des Montageorts, Seite
Gedruckt in Taiwan
mit dem
.
2).
190-01994-72_0A
