sensors V1.1, 08-2017 Release
4.3.
Einbau in Durchflussvorrichtung Reinwasser
Dieser Abschnitt beschreibt den Einbau der Sensoren in die Durchflussvorrichtung der DID-Station. Es sind zwei Typen von
Durchflussvorrichtungen erhältlich, eine einfache Durchflussvorrichtung für Einzelsensoren
und eine Vorrichtung für bis zu drei Sensoren.

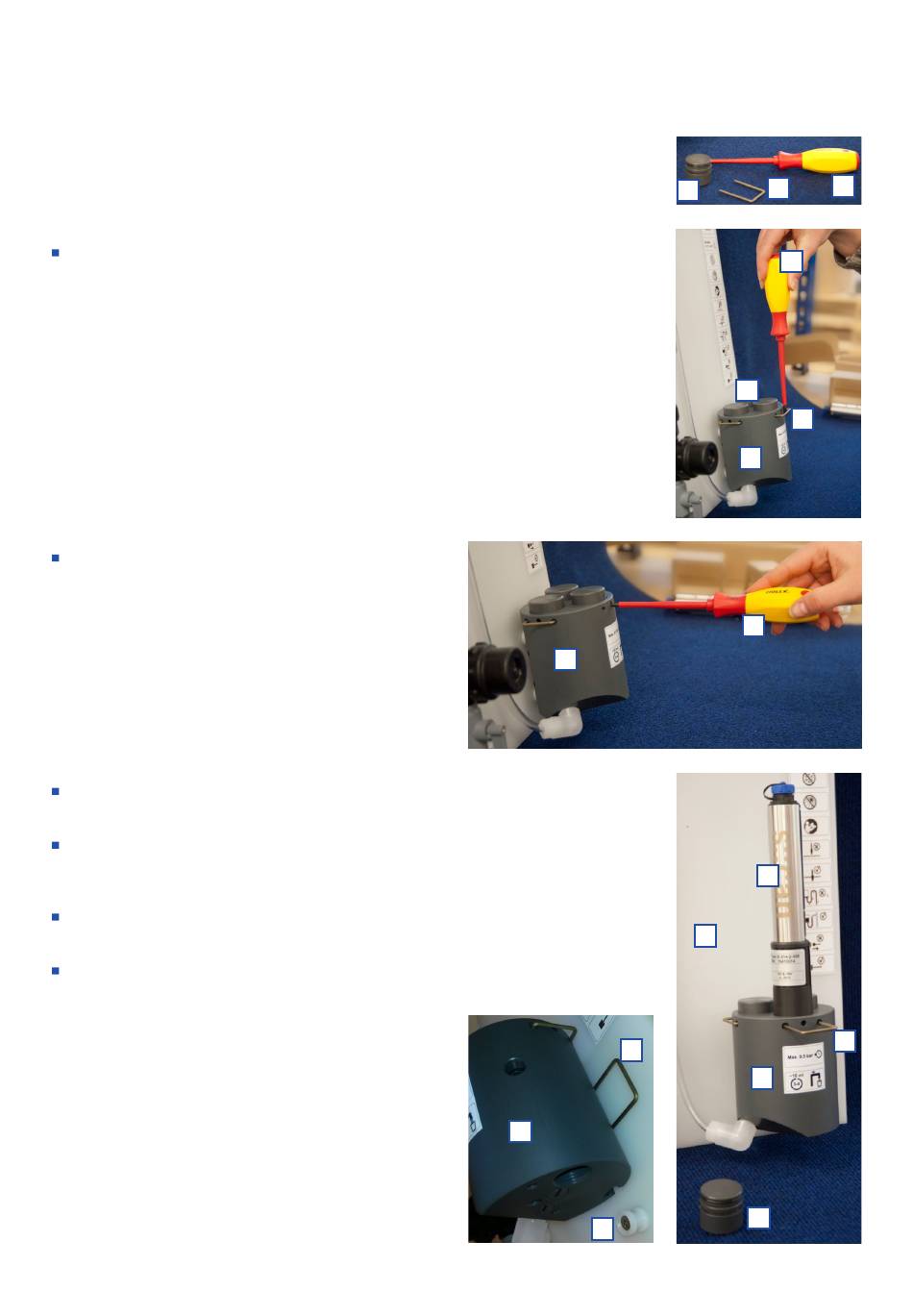

Für die Installation der Sensoren in der Durchflussvorrichtung sind folgende Arbeitsschritte
erforderlich:
Die Metallklammer [1], die den Blindstopfen [3] in der Durchflussvorrichtung [2] fixiert,
herausziehen. Falls erforderlich kann dazu ein Schlitzschraubendreher [4] verwendet
werden.
Den Blindstopfen [3] von der Durchflussvorrichtung [2]
entfernen. Um den Blindstopfen zu entfernen, einen
Schlitzschraubendreher [4] in das kleine Loch an der
Seite der Durchflussvorrichtung stecken und durch
Abwärtsbewegen
des
Blindstopfen herausheben.
Sensor [5] in eine Öffnung der Durchflussvorrichtung [2] stecken und Sensor vorsichtig
nach unten drücken, bis der O-Ring in der korrekten Sensorposition einrastet.
Metallklammer [1] wieder in die Durchflussvorrichtung [2] stecken um den Sensor [5] in
seiner Position zu sichern. Die Metallklammer kann nur eingeschoben werden, wenn sich
der Sensor in der korrekten Position befindet.
Sicherstellen, dass alle anderen Öffnungen mit Blindstopfen [3] verschlossen sind, bevor
die Messstation in Betrieb genommen wird.
Zum Ausbau
des
Sensors
Schlitzschraubendreher [4] entfernen und dann den
Sensor herausziehen.
Die Durchflussvorrichtung [2] ist an zwei Montagehaltern
[6] auf dem Panel [7] der DID Station befestigt. Die Position
der Durchflussvorrichtung ist mit eine Metallklammer [1]
gesichert.
18 / 45
Schlitzschraubendreher
den
[5]
zunächst
die
www.s-can.at
2
Metallklammer
[1]
mit
2
6
Copyright © s::can Messtechnik GmbH
1
3
3
2
4
5
7
einem
1
2
3
4
4
1
1
