Siemens Touch control TC5 Montage Seite 5

Mechanische Ausführung
Das Gerät umfasst folgende Teile:
●
Touch Panel mit Elektronik, Bedienelementen und integriertem Raumtemperatursensor.
●
Die Montageplatte ist ein Zusatzteil, mit dem die Installation für 5WG1205-2AB21 durch-
geführt werden kann.

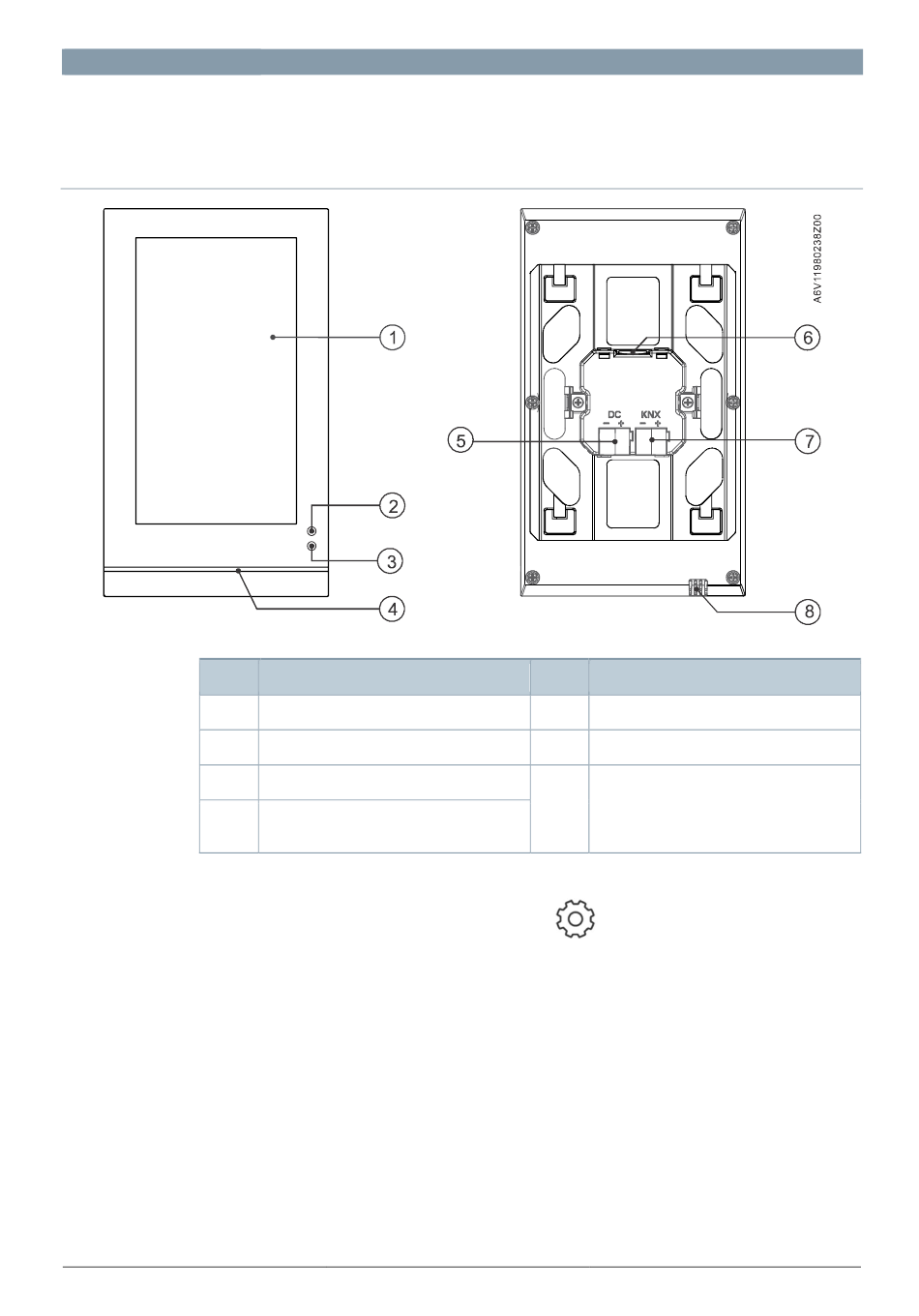

Bedienung und Anzeige
Nr.
①
②③ Näherungssensor
④
⑤
Hinweis
●
Programmiermodus aufrufen:
●
Die Funktion für die KNX-Programmierung darf nur von Fachkräften durchgeführt wer-
den. Stellen Sie sicher, dass diese Funktion im täglichen Betrieb deaktiviert ist. Wenn sie
jedoch aktiviert ist, gilt Folgendes:
●
Mithilfe der Micro-SD-Karte können das Hintergrundbild, das elektronische Fotoalbum
(Bildschirmschoner) und die Symbole für die Startseite oder die Multifunktionsseiten ge-
ändert werden. Nur SDHC-Karten und FAT32-Format werden unterstützt, und die Spei-
cherkapazität der Micro-SD-Karte darf nicht mehr als 32 GB betragen.
Smart Infrastructure
GAMMA instabus
Produktbeschreibung
Anzeige und Touch-Bedienbereich
LED-Farblichtstreifen
Anschlussklemme
Hilfsspannungsversorgung
– Klicken Sie auf das Einstellungssymbol
– Navigieren Sie zu "Allgemein".
– Aktivieren Sie "KNX Programmierung". Anschließend wird der Farbstreifen rot dar-
gestellt, und das Gerät kann über ETS konfiguriert werden.
– Das Gerät kann normal betrieben werden.
– Der Farbstreifen ist dauerhaft rot, und dies wirkt sich auf die Lebensdauer des Farb-
streifens aus.
Nr. Produktbeschreibung
⑥
Steckplatz Micro-SD-Karte
⑦
Anschlussklemme KNX-Bus
⑧
Integrierter Temperatursensor
auf der Startseite.
