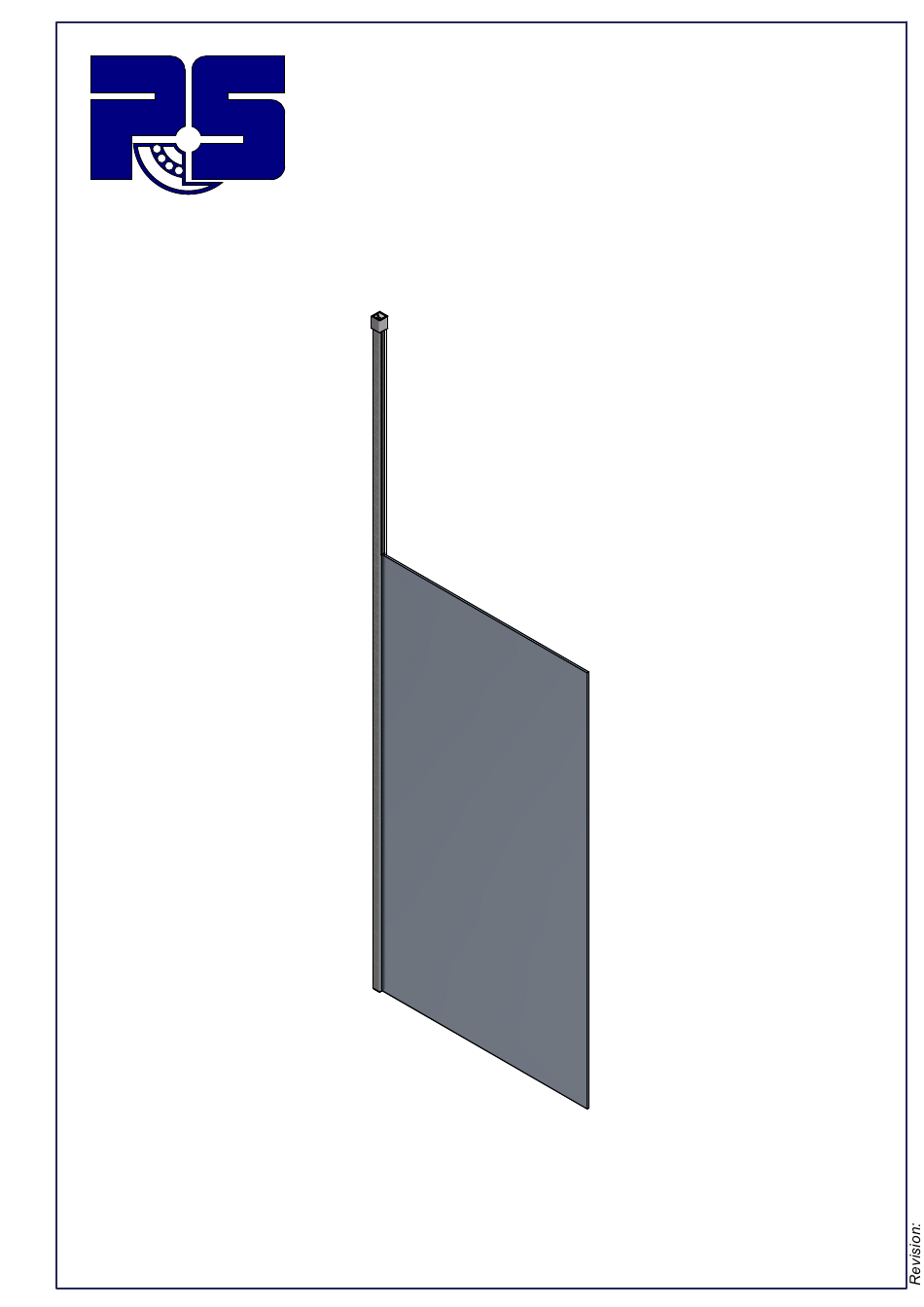

- Seite 1 Montageanleitung 8888E0-BD 1 / 9...
- Seite 2 Deckenbefestigung berwurfmuffe abzul ngende Seite U-Profil Befestigungsschrauben f r die Bodenbefestigung (Schraubvariante) und die Deckenbefestigung sind nicht im Set enthalten. U-Profil Bodenbefestigung (Schraubvariante) Adapterplatte Klebestreifen 1. K rzen Sie das Profil auf die ben tigte L nge mit einer Metalls ge.
- Seite 3 2. Befestigen Sie die Bodenbefestigung an der Position wo Sie die Trenndwandst tze positionieren wollen. Schrauben und D bel m ssen an die jeweilige bauliche Situation angepasst werden. K nnen Sie den Boden nicht anbohren verwenden Sie die Adapterplatte und den Klebestreifen zum aufkleben. Die Adapterplatte wird mit dem Profil verschraubt und der Klebestreifen dann auf die Adapterplatte geklebt.
- Seite 4 3. Stellen Sie nun das Profil ber die Bodenbefestigung oder stellen Sie das Profil auf die gew nschte Position. Richten Sie das Profil mit einer Wasserwaage aus und markieren Sie die Position zur Befestigung der Deckenbefestigung an der Decke. A ( 1 : 5 ) Anschlussst ck 4 / 9...
- Seite 5 4. Befestigen Sie die Deckenbefestigung an der Decke. Schrauben und D bel m ssen an die jeweilige bauliche Situation angepasst werden. 5. Schieben Sie die berwurfmuffe auf das Profil. Stellen Sie nun das Profil ber die Bodenbefestigung oder kleben Sie das Profil auf die gew nschte Position. Der Untergrund muss trocken und frei von Schmutz und Fetten sein. Verschrauben Sie dann das Anschlussst ck mit dem Profil.
- Seite 6 6. Legen Sie die Festverglasungsdichtung in das U-Profil ein. Stellen Sie das Glas auf weich PVC und schieben Sie das Glas in das U-Profil. Mit dem Festverglasungskeil klemmen Sie das Glas. Dazu nutzen Sie ein stumpfen Gegenstand und einen Kunststoffhammer. Fangen Sie unten am Boden an und halten Sie den Fu gegen das Profil um beim einschlagen des Festverglasungskeils das Profil nicht zu verschieben.
- Seite 7 7. Bei Verwendung von 10 oder 12 mm Glas stellen Sie das Glas auf Weich PVC und setzen Sie auf die Glaskante aufgeschnittene KU-Schlauchst cke. Schieben Sie das Glas in das Profil und versiegeln Sie das Glas mit Silikon im Profil. B ( 1 : 5 ) augeschnittenes KU-Schlauchst ck...
- Seite 8 7. Das U-Profil, zum verschlie en der restlichen Nut, kann mit einer Metalls ge auf das gew nschte Ma abgel ngt werden. Befestigen Sie das U-Profil mit Silikon in dem Profil.
- Seite 9 8. Versiegeln Sie die Trennwandst tze am Boden mit einem f r den Untergrund geeigneten Silikon. S ubern Sie die zu versiegelnden Stellen von Schmutz und Fetten. Pflegehinweis: Das U-Profil darf nur mit warmen Wasser und einem weichen Tuch (z.B. Microfaser) feucht abgewischt werden und gegebenfalls nachgetrocknet werden.
