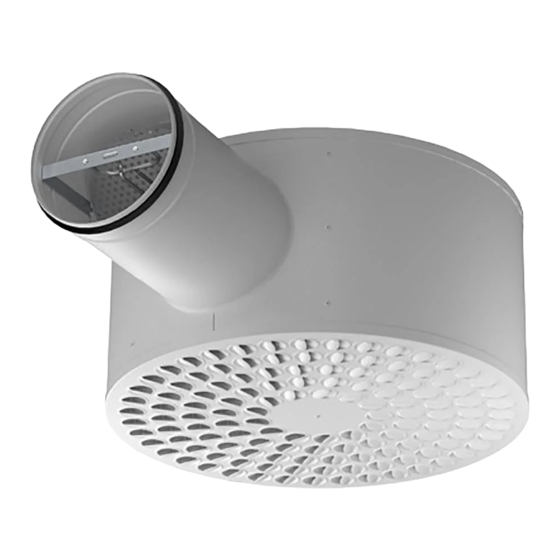

Montering
Der Luftauslass wird in der Regel von der Decke abge-
hängt. Eine M8-Popmutter (Gewindedurchführung) für
die Installation befindet sich oben in der Mitte des Luf-
tauslasses. An Luftauslässen mit Größe 315 und 400 sind
für eine stabilere Montage zwei M8-Popmuttern vorhan-
den, siehe Abbildung 1 und 3.
Einregulierung
Die Einregulierung muss nach Montage der Strahlkom-
ponente erfolgen. Messschlauch und Klappenschnur
werden durch eine Düse an der Vorderseite aus dem
Luftauslass gezogen, danach wird ein Manometer an den
Messschlauch/die Messschläuche angeschlossen: blaue
Schläuche für Zuluft und transparent für Fortluft. Mit Hilfe
des K-Faktors des Luftauslasses kann der gewünschte
Einregulierdruck berechnet werden. Nach Festlegung der
Klappenposition werden die Klappenschnüre in einem
sog. Einregulierknoten verbunden, um die Klappenposi-
tion anzuzeigen. Siehe Abbildung 1.
Der k-Faktor ist auf dem Kennzeichnungsetikett des Pro-
dukts und am Ende dieses Dokuments angegeben.
Wartung
• Reinigen Sie den Luftauslass bei Bedarf mit lauwarmem
Wasser und Spülmittel.
• Um an das Kanalsystem zu gelangen, ziehen Sie die
federbelastete Auslassabdeckung vorsichtig nach unten
und kippen Sie sie dann, siehe Abbildung 2.
• Demontieren Sie die perforierte Luftverteilerplatte am
Einlass gemäß Abbildung 3.
• Lösen Sie die Klappe am Einlass von ihrem Bajonettver-
schluss, indem Sie sie zur Seite drehen.
Gerade Strecke
Art der Behinderung nach
EAGLE F
Ein 90°-Bogen.
Zwei 90°-Bögen auf dersel-
ben Ebene
Zwei 90°-Bögen, die im
rechten Winkel zueinander
ausgerichtet sind.
Eine 45°-Klappe
Ein T-Stück
m = Verfahrensfehler gemäß NVG Report T32:1982
2
Länge des geraden Kanals vor
EAGLE F
m = 5% m = 10%
2 2
3 x Ød 2 x Ød
4 x Ød 2 x Ød
4 x Ød 2 x Ød
6 x Ød 3 x Ød
4 x Ød 3 x Ød
k-faktor
EAGLE Free x
XXX
Tomelilla
Sweden
k = XX
= ⋅
q k p
q
( )
2
=
p
k
q
= gemessener Volumenstrom l/s
p
= aktueller Messdruck (Pa)
k
= Einregulierungsfaktor

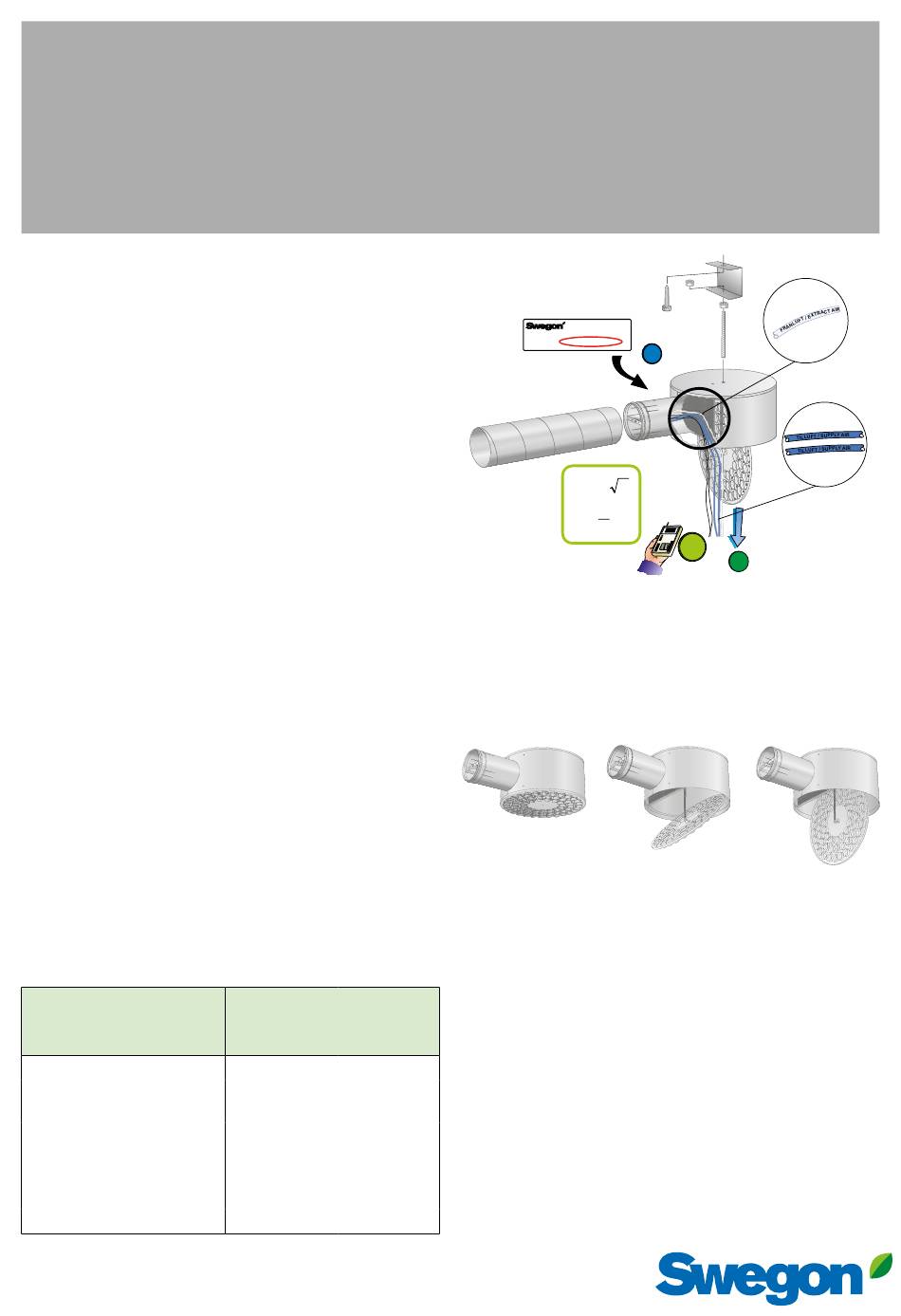

Abbildung 1. Montage, Einjustierung, Pflege.
Abbildung 2. Federbelastete Auslassabdeckung.
