Montage
ACHTUNG!
Störeinflüsse durch elektrische Felder!
Netzleitungen (230 V) können Fühlerleitungen
(Kleinspannung) beeinflussen.
Deshalb:
-
Fühler und Netzleitungen räumlich getrennt
voneinander verlegen.
Führen Sie die elektrischen Leitungen durch die Kabel-
durchführungen
in der Rückwand.
3
Nutzen Sie die Kabeldurchführungen
rechts, um die Fühlerleitungen räumlich getrennt von
den Netzleitungen zu verlegen.
Abb. 25:
Kabeldurchführungen
Nutzen Sie für die Netzleitung die im Zubehörkarton
enthaltene PG-Verschraubung.
Nutzen Sie die linken und rechten Kabelbinder an der
Querstrebe
zur Leitungsführung, um den Kontakt der
4
Kabel zu heißen Oberflächen zu verhindern.
Oder
Verwenden Sie Isolierschläuche mit einer Temperatur-
beständigkeit von 125°C.
Abb. 26:
Querstrebe
4
18/96
links und
3
3
in der Rückwand
3
ECOHEAT Plus - ECOHEAT Plus Gas
Schließen Sie die Phase vom Netzanschluss an Klem-
me L an.
Schließen Sie den Null-Leiter vom Netzanschluss an
Klemme N an.
Schließen Sie den Schutzleiter vom Netzanschluss an
Klemme
an.
Kesselausführung Basis (Kessel-Grundschalt-
feld)
Schließen Sie eine Heizkreispumpe (Direktkreis) an den
Klemmen HKP an.
Schließen Sie eine Speicherladepumpe an den Klem-
men SLP an.
Kesselausführung Basis mit THETA+ Regler-
system (als Zubehör je nach Anforderung des
Heizsystems wählbar)
Montieren Sie den zum Regelsystem passenden Kabel-
satz.
Montieren Sie den THETA+-Regler.
Montieren Sie den Außentemperaturfühler gem. der
Fachmannanleitung THETA Regelsystem.

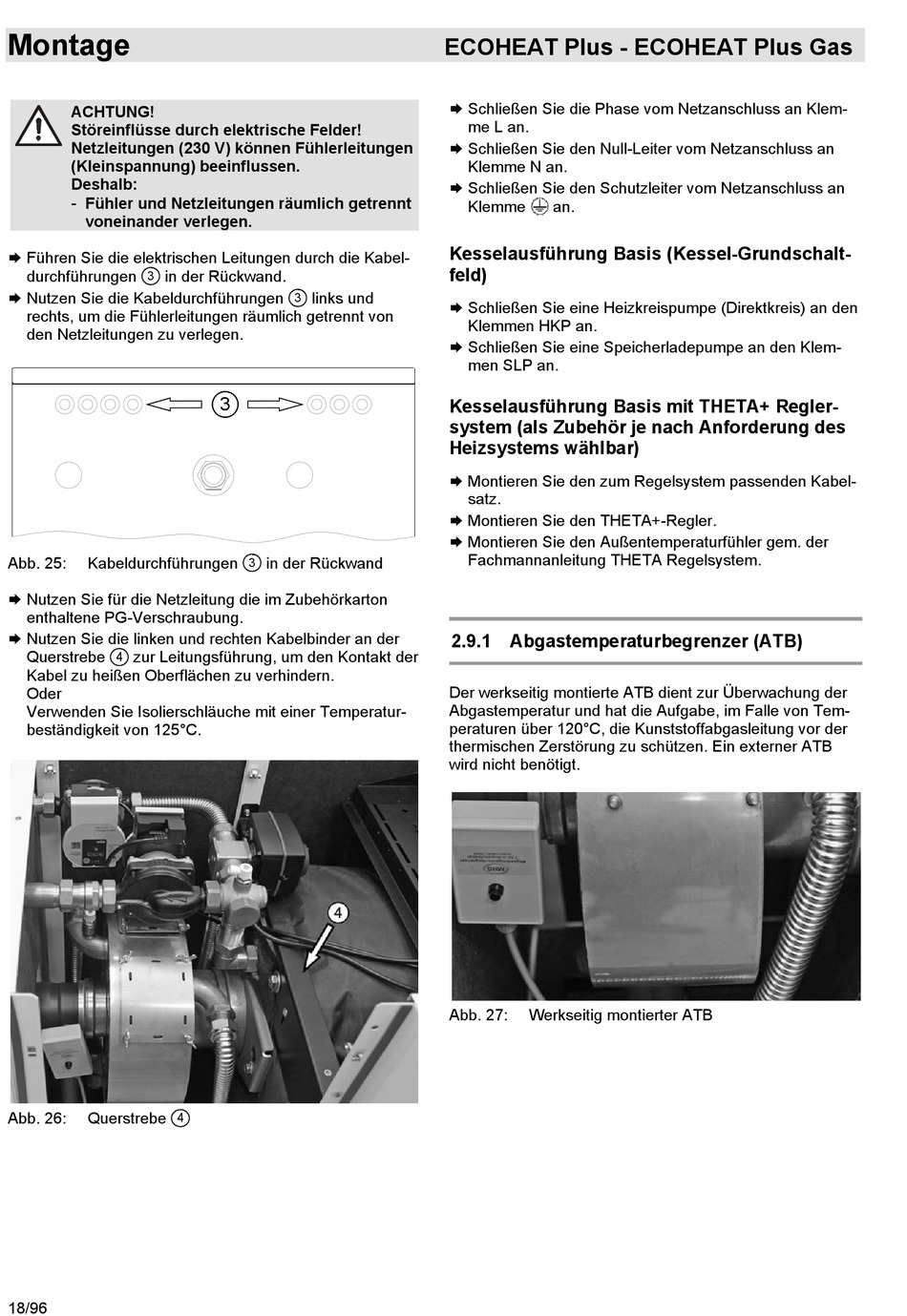

2.9.1 Abgastemperaturbegrenzer (ATB)
Der werkseitig montierte ATB dient zur Überwachung der
Abgastemperatur und hat die Aufgabe, im Falle von Tem-
peraturen über 120°C, die Kunststoffabgasleitung vor der
thermischen Zerstörung zu schützen. Ein externer ATB
wird nicht benötigt.
Abb. 27:
Werkseitig montierter ATB
