Telefon - L-TEK TeleSWITCH mini Bedienungsanleitung

Anschluss Telefon

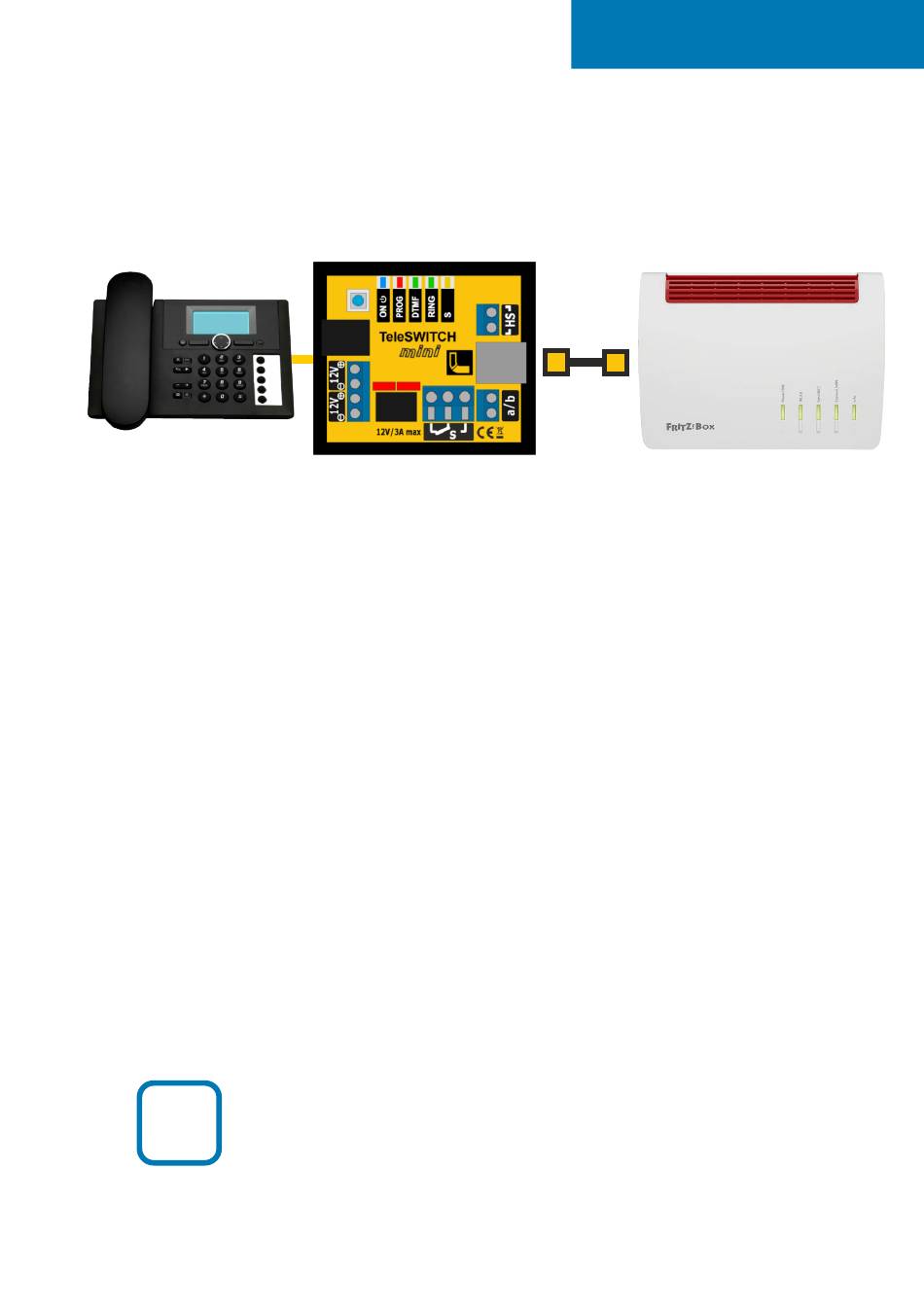

Die Darstellung zeigt den Anschluss des Telefon-Schaltmoduls
auf der Zuleitung zwischen der Fritzbox und einem Telefon.
Die Halteschaltung am Telefon-Schaltmodul wird in dieser
Anordnung nicht benötigt, da das Telefon die Verbindung
beim Abheben aufbaut.
Während der Anrufphase, also währed das Telefon klingelt,
liegen die Rufstromimpulse auf der Leitung an und
können zur Schaltfunktion Rufstrom-Zeitschaltung oder
Rufstrom Impulsschaltung verwendet werden.
Wenn das Telefon abgehoben hat, kann die Tonwahlinformation
ausgewertet werden. Sie entscheiden also je nach gewünschter
Funktion, welche Betriebsart Sie am Telefon-Schaltmodul wählen.
Die Auswertemöglichkeit für Ton besteht während der gesamten
Dauer während das Telefon abgehoben ist, unabhängig davon,
ob die LED ON am Telefon-Schaltmodul EIN ist oder blinkt.
i
Die Abbildung hier ist eine vereinfachte Darstellung.
In den Planungsunterlagen zum Telefon-Schaltmodul,
die Sie im L-TEK Shop herunter laden können, finden
Sie eine Reihe von Anschlussplänen zur Realisierung
Ihrer Schaltungsanforderungen.
Telefon-Schaltmodul
TeleSWITCH mini
TeleSWITCH mini
AVM FRITZ!Box
RJ11
Anschluss
9
