TeleSWITCH mini
Anschluss Türsprechanlage

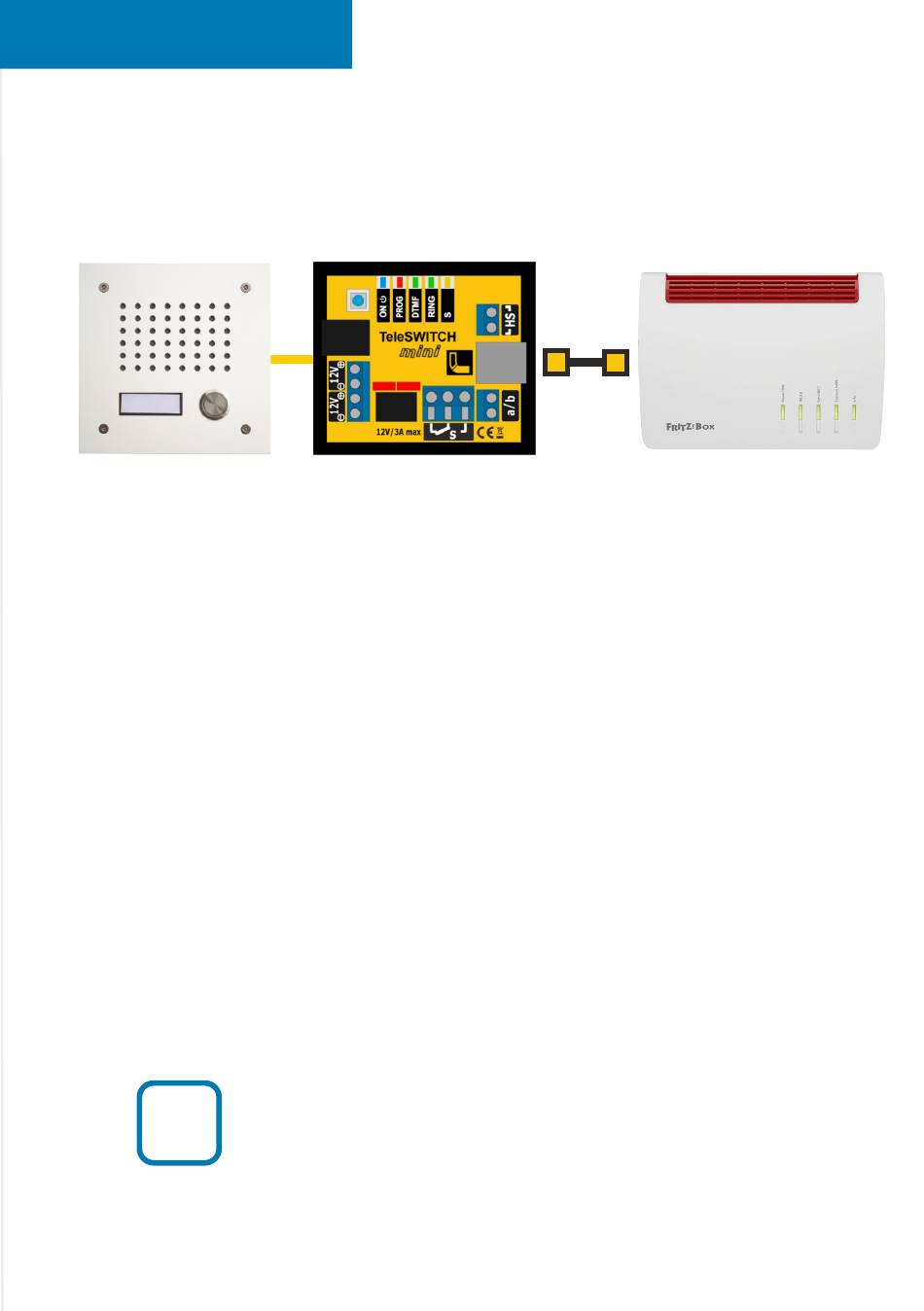

Die Darstellung zeigt den Anschluss des Telefon-Schaltmoduls
auf der Zuleitung zwischen der Fritzbox und der Türsprechanlage.
Die Halteschaltung am Telefon-Schaltmodul wird in dieser
Anordnung nicht benötigt, da die Türsprechanlage die Verbindung
zur Fritzbox aufbaut, unabhängig davon ob die Türstation den Anruf
tätigt oder von innen angerufen wird.
Während einer solchen Verbindung kann das Telefon-Schaltmodul
Tonwahlinformation aus der a/b Verbindung auswerten und einen
gewünschten Schaltvorgang durchführen. In der kurzen Phase
in der die Türstation von der Fritzbox angerufen wird ist auch eine
Rufstromschaltung möglich.
Die Auswertemöglichkeit besteht während der gesamten
Verbindungsdauer unabhängig davon ob die LED ON am
Telefon-Schaltmodul EIN ist oder blinkt.
i
8
Telefon-Schaltmodul
TeleSWITCH mini
Die Abbildung hier ist eine vereinfachte Darstellung.
In den Planungsunterlagen zum Telefon-Schaltmodul,
die Sie im L-TEK Shop herunter laden können, finden
Sie eine Reihe von Anschlussplänen zur Realisierung
Ihrer Schaltungsanforderungen.
AVM FRITZ!Box
RJ11
Anschluss
