TeleSWITCH mini

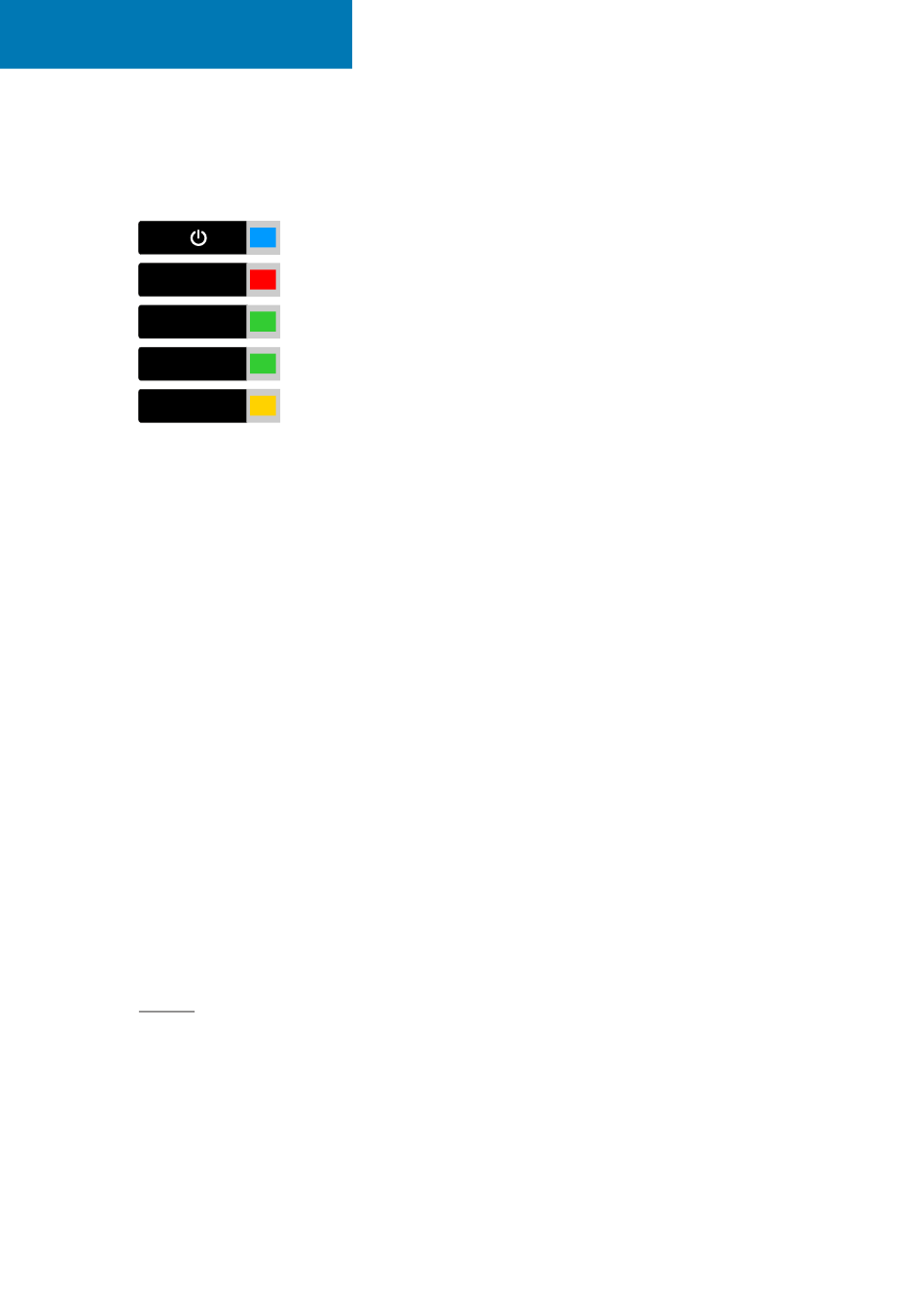

Das LED Kontroll-Display

Das LED-Display dient zur Überprüfung des TeleSWITCH mini.
Die LEDs zeigen Ihnen folgende Betriebszustände an.
ON
PROG
DTMF
RING
S
LED ON
blinkt sobald die Spannungsversorgung zum TeleSWITCH mini
hergestellt ist. Bei aktiver Verbindung ist die LED ON konstant ein.
LED SIG
leuchtet wenn ein Rufstromsignal ansteht. Das Signal kommt
unmittel bar nach einem Anruf an das TeleSWITCH mini.
LED DTMF
Das LED DTMF zeigt an wenn eine Ziffer am Telefon eingegeben
und damit ein Tonwahlsignal erkannt wird. Das LED zeigt auch an,
wenn vom DSL Router / Telefonanlage ein Freizeichen oder
Besetzton gesendet wird. Es dient damit auch zur Kontrolle der
Besetztonerkennung.
LED PROG
Anzeige der Programmierbreitschaft. Tastschalter 2 Sekunden drücken.
EIN bedeutet Türklingelmodul ist programmierbereit.
Im Programmierzustand kann das TeleSWITCH mini
nicht benutzt werden.
LED S
Anzeige für den Zustand des Relais S. EIN oder AUS.
14
