TeleSWITCH mini
Anschluss Telefon-Schaltmodul als Endgerät

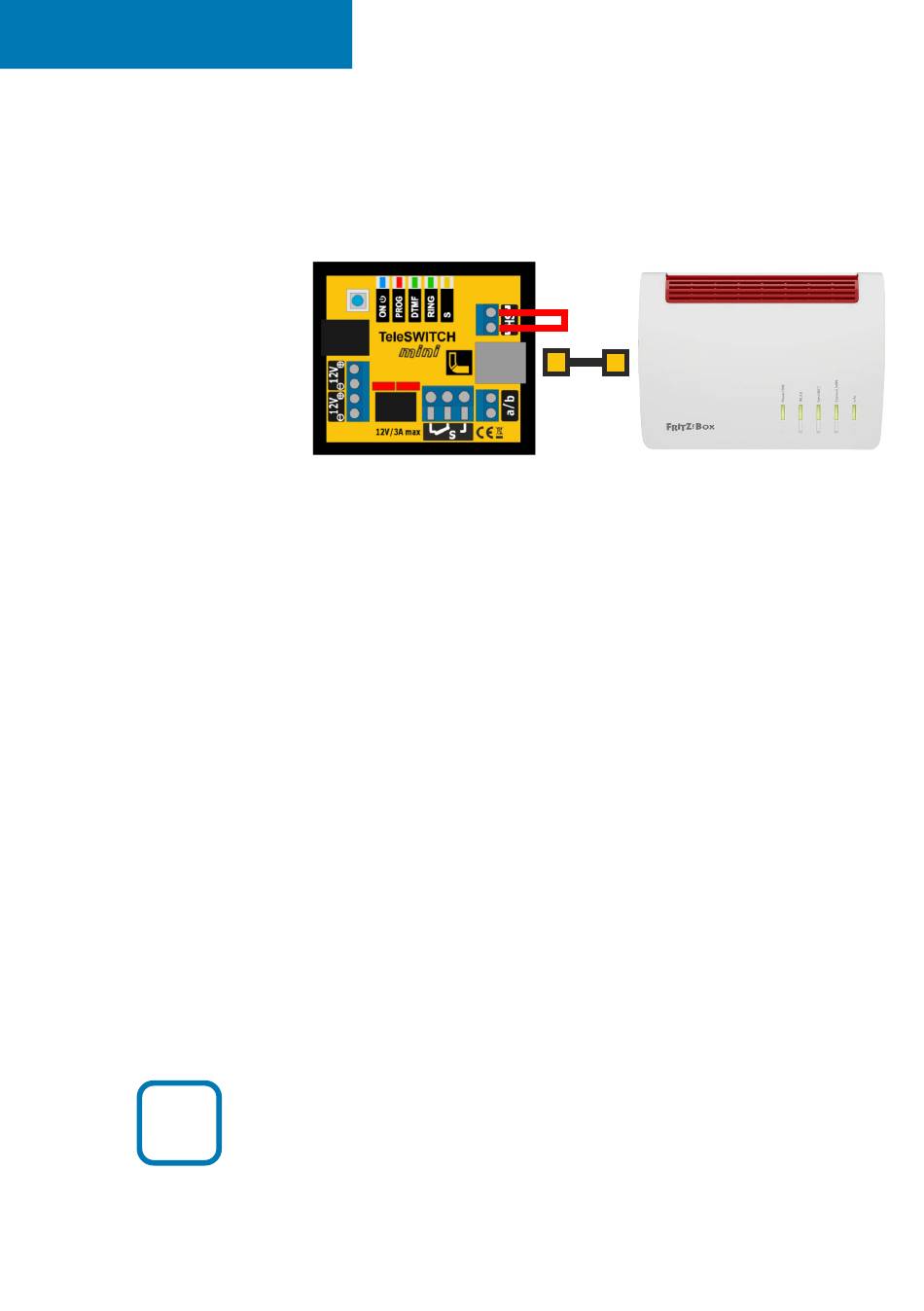

Die Darstellung zeigt den Anschluss des Telefon-Schaltmoduls
an die Fritzbox als Endgerät. Durch die gebrückte Halteschaltung
stellt das Telefon-Schaltmodul die Verbindung selbst her.
Während einer solchen Verbindung kann das Telefon-Schaltmodul
Tonwahlinformation aus der a/b Verbindung auswerten und einen
gewünschten Schaltvorgang durchführen. In der kurzen Phase
in der die Telefon-Schaltmodul von der Fritzbox angerufen wird,
ist auch eine Rufstromschaltung möglich.
Die Auswertemöglichkeit besteht während der gesamten
Verbindungsdauer unabhängig davon ob die LED ON am
Telefon-Schaltmodul EIN ist oder blinkt.
i
10
Telefon-Schaltmodul
TeleSWITCH mini
Die Abbildung hier ist eine vereinfachte Darstellung.
In den Planungsunterlagen zum Telefon-Schaltmodul,
die Sie im L-TEK Shop herunter laden können, finden
Sie eine Reihe von Anschlussplänen zur Realisierung
Ihrer Schaltungsanforderungen.
AVM FRITZ!Box
RJ11
Anschluss
