elrest Eladigit I D1/ Serie Handbuch Seite 10

18.12.97
elrest Automationssysteme GmbH
73230 Kirchheim/Teck
Telefon (07021) 92025-00 - Telefax Verkauf (07021) 92025-19 - Technik (07021) 92025-59
- A10.9 -

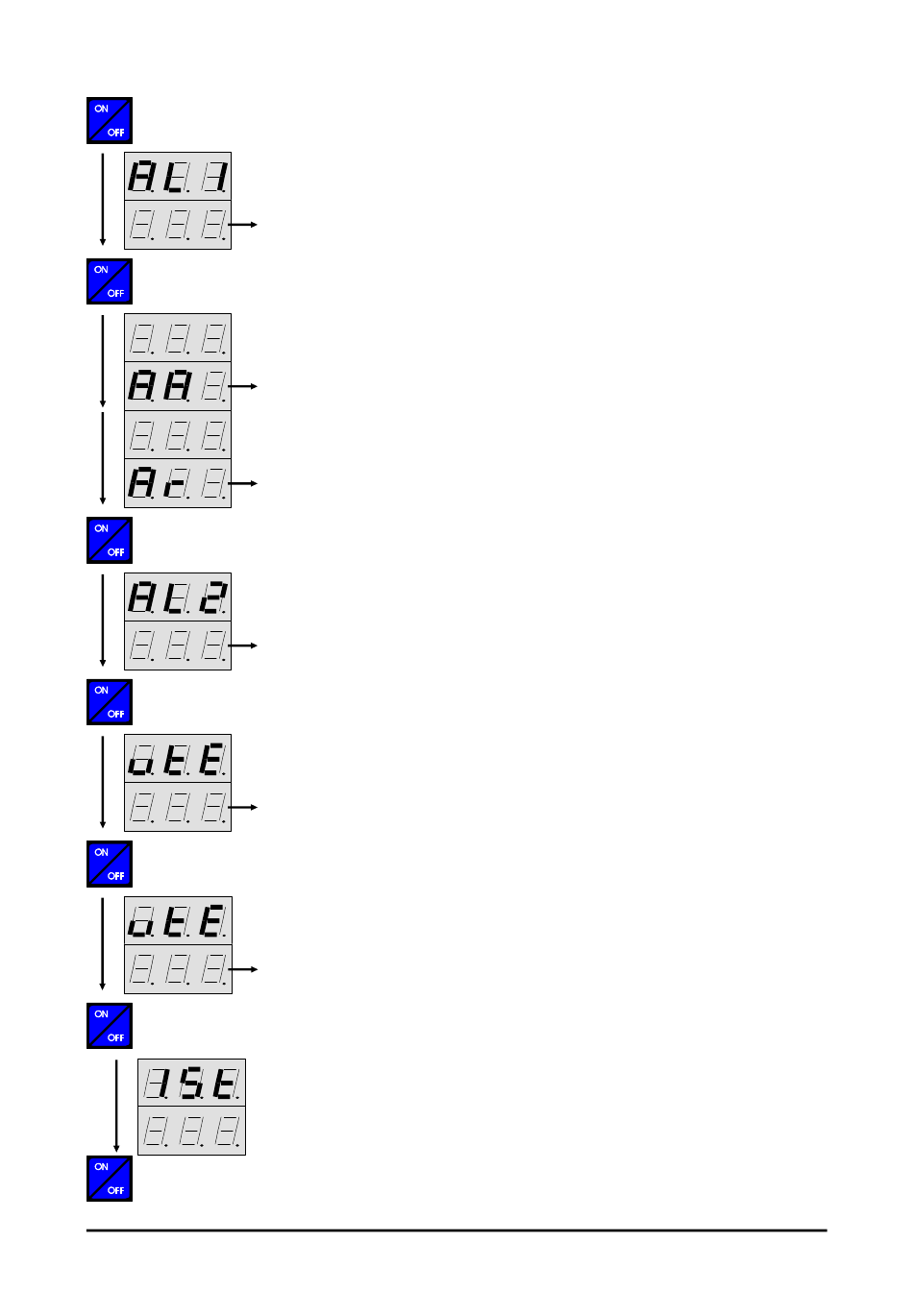

Alarm 1 "AL1"
Für den Alarmausgang 1 muß die
Alarmart und der Temperaturwert
eingestellt werden. Es werden 4
Alarmarten unterschieden :
Einstellung:
"AA0" absoluter Al. Öffnerkontakt
"AA1" absoluter Al. Schließerkon-
takt
"Ar0" relativer Al. Öffnerkontakt
"Ar1"relativer Alarm Schließerkon-
takt
Alarmfunktion vgl. Abschnitt 3.3
Die Alarme arbeiten unabhängig
von der Betriebsart des Temperatur-
reglers.
Einstellbereich: gesamter Tempera-
turbereich in Abhängigkeit von der
Fühlerart.
Alarm 2 "AL2"
Dieser Alarm ist funktionsgleich zu
Alarm 1 und bezieht sich auf denAlar-
mausgang 2.
Vortemperierung "vtE"
Vortemperierung mit festen Tempera-
turwert +80 °C (vgl. Abschnitt 3.4).
Einstellung: Umschaltung "ON" und
"OFF"
Nur wenn Vortemperierung auf "ON"
geschaltet ist
Einstellbereich: 0 ... 60 Minuten
Wert "0" = "OFF"
Anzeige des Istwert "ISt"
Alarme 1 "AL1"
Pour la sortie de l'alarme 1, il faut que mode
et température soient fixés. On distingue
entre 4 types d'alarme:
Réglage:
"AAO" Alarme absolue Contact de rupture
"AA1" Alarme absolue.Contact de ferme-
ture
"Ar0" Alarme relative. Contact de rupture
"Ar1" Alarme relative. Contact de fermetu-
re
Pour le fonctionnement de l'alarme, voir
point 3.3.
L'alarme fonctionne indépendamment du
mode d'exploitation du thermorégulateur
Plage de réglage: toute la plage des
températures en fonction du type de sonde.
Alarme 2 "AL2"
La fonction de alarme 2 est la meme de
alarme 1. Alarme 2 fait son effet de
sortie de alarme 2.
Prechauffage "vtE"
Prechauffage avec valuer de référence
fixé de +80 °C (voir point 3.4).
Reglage: changer
"ON/OFF"
Seulement en cas où prechauffage est
"ON"
Plage de réglage: 0 ... 60 minutes
Valuer "0" = "OFF"
Affichage de la valeur réel-
le "ISt"
V1.5/Hu
marche/arrêt
