EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®

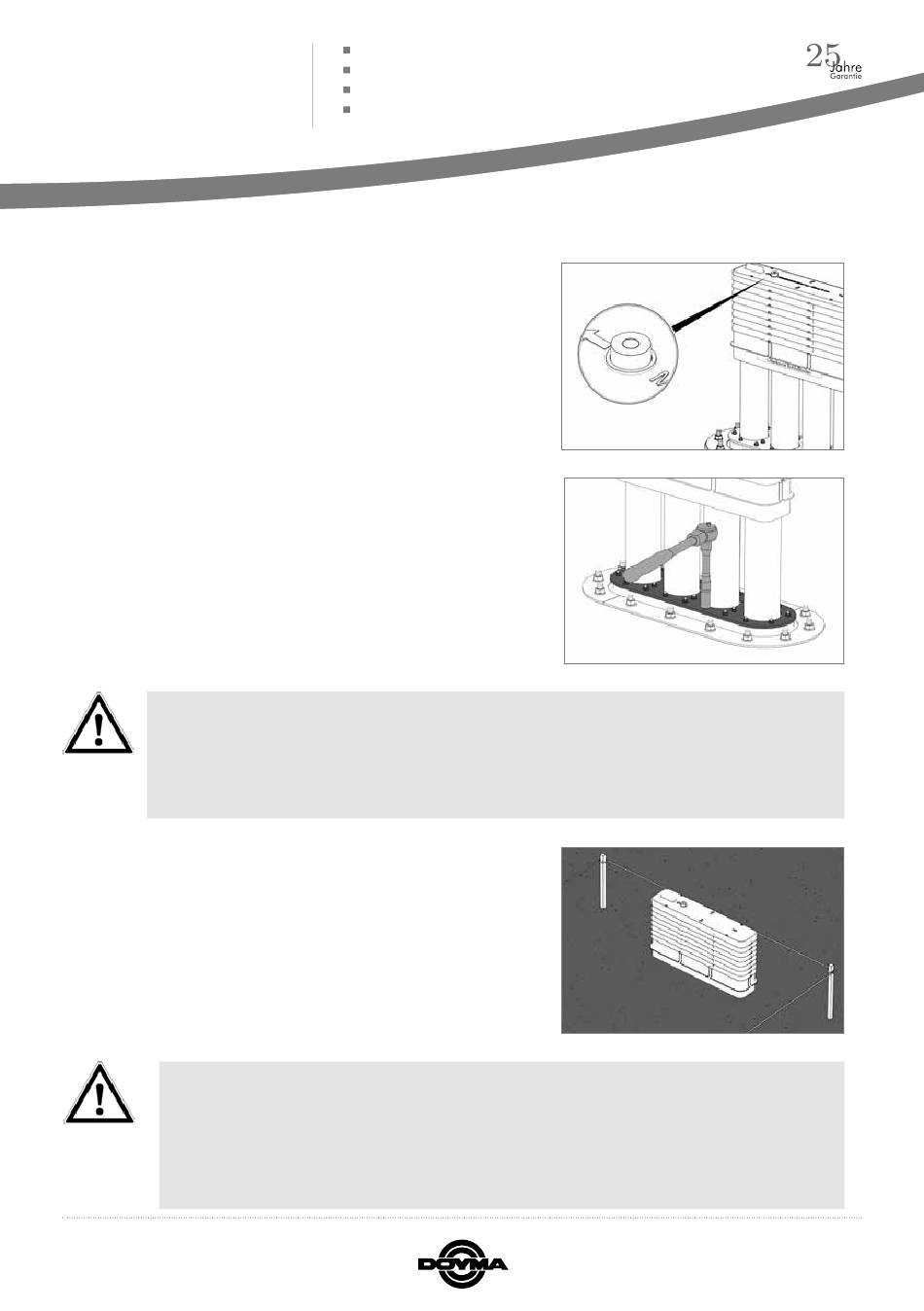

2.7 Ausrichtung vornehmen
Nach der Höhenfixierung, kann die Quadro-Secura
Basic-FUBO-E-R4
(Rohbauteil) mithilfe der vorhandenen
+
Libelle auf dem Verschlussdeckel, lagemäßig ausgerichtet
.
werden
2.8 Rohbauteil fixieren.
Anschließend die 24 innenliegenden Muttern M8, mit 12
Nm anziehen (Über Kreuz in mehreren Intervallen anzie-
hen).
• Nach Anschluss der Rohre ist die Einhaltung der Biegeradien R ≥ 1 m zu kontrollieren.
• Erst das unmittelbare Auffüllen mit Sand bis auf das Niveau der Sauberkeitsschicht ergibt
eine lagefeste Positionierung der Bodenplattendurchführung.
• Während des Auffüllvorgangs den Abstand zum Schnurgerüst sowie die senkrechte Position
des Bauteils kontrollieren und gegebenenfalls anpassen.
2.9 Zwischenergebnis
Lage- und standfeste Quadro-Secura
(Rohbauteil) senkrecht montiert, am Schnurgerüst ausge-
richtet und mit Sand verfüllt.
• Die Oberkante des Fertigfußbodens muss überhalb der roten Markierung liegen. Ein
Einkürzen des Rohbauteils (wird durch Abnehmen der einzelnen Ausgleichsrahmen er-
stellt) ist maximal bis zur roten Markierung möglich. Eine spätere Nacharbeit entfällt,
wenn die Oberkante des Rohbauteils mit der Oberkante FFB übereinstimmt.
• Den Anschluss zur Verlängerung der Mantelrohre entsprechend der beiliegenden Mon-
tageanleitung „Schutzrohranschluss" befolgen.
www.doyma.de
Quadro-Secura
Basic R4
®
+
Quadro-Secura
A/2/SD/5/R4
®
+
Quadro-Secura
Basic-FUBO-E-R4
®
Quadro-Secura
Basic MB-R4
®
+
®
Basic-FUBO-E-R4
®
+
+
Seite 7
