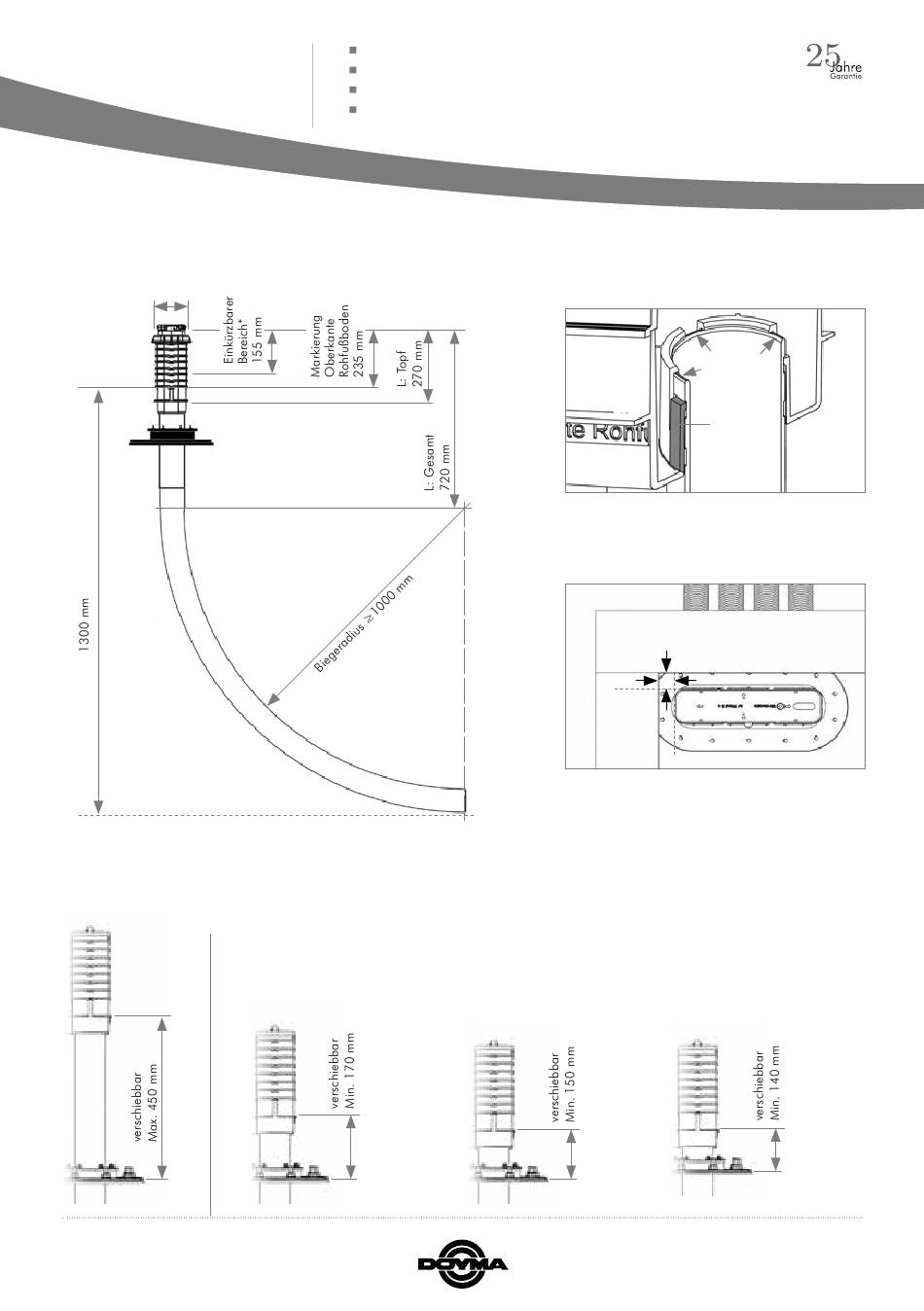

EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®
Bemaßung: Quadro-Secura
L: 479 mm
B: 116 mm
Grabensohle
*gekennzeichnet durch roten Rahmen
Abstandvorgabe Oberkante Rohfußboden zu Oberkante Flansch
Maximale Höhe
www.doyma.de
Quadro-Secura
Quadro-Secura
Quadro-Secura
Quadro-Secura
Basic-FUBO-E-R4
®
Minimale Höhe
Montage mit:
Langer Nuß und
Drehmomentschlüssel 3/8"
Basic R4
®
+
A/2/SD/5/R4
®
+
Basic-FUBO-E-R4
®
+
Basic MB-R4
®
+
(Rohbauteil)
+
Einbau-Vorteil Sichtkontrolle
Snap-Fit ermöglicht das sichere Einrasten der
Mantelrohre in das Rohbauteil.
5 cm*
Platzierung des Rohbauteils
* Bitte stimmen Sie die genauen Maße mit Ihrem
Versorgunsunternehmen ab.
Kurzer Nuß und
Drehmomentschlüssel 3/8"
Sichtkontrolle
Snap-Fit
5 cm*
Mit angepasstem Werkzeug
z. B. Ratschenringschlüssel
Seite 4
