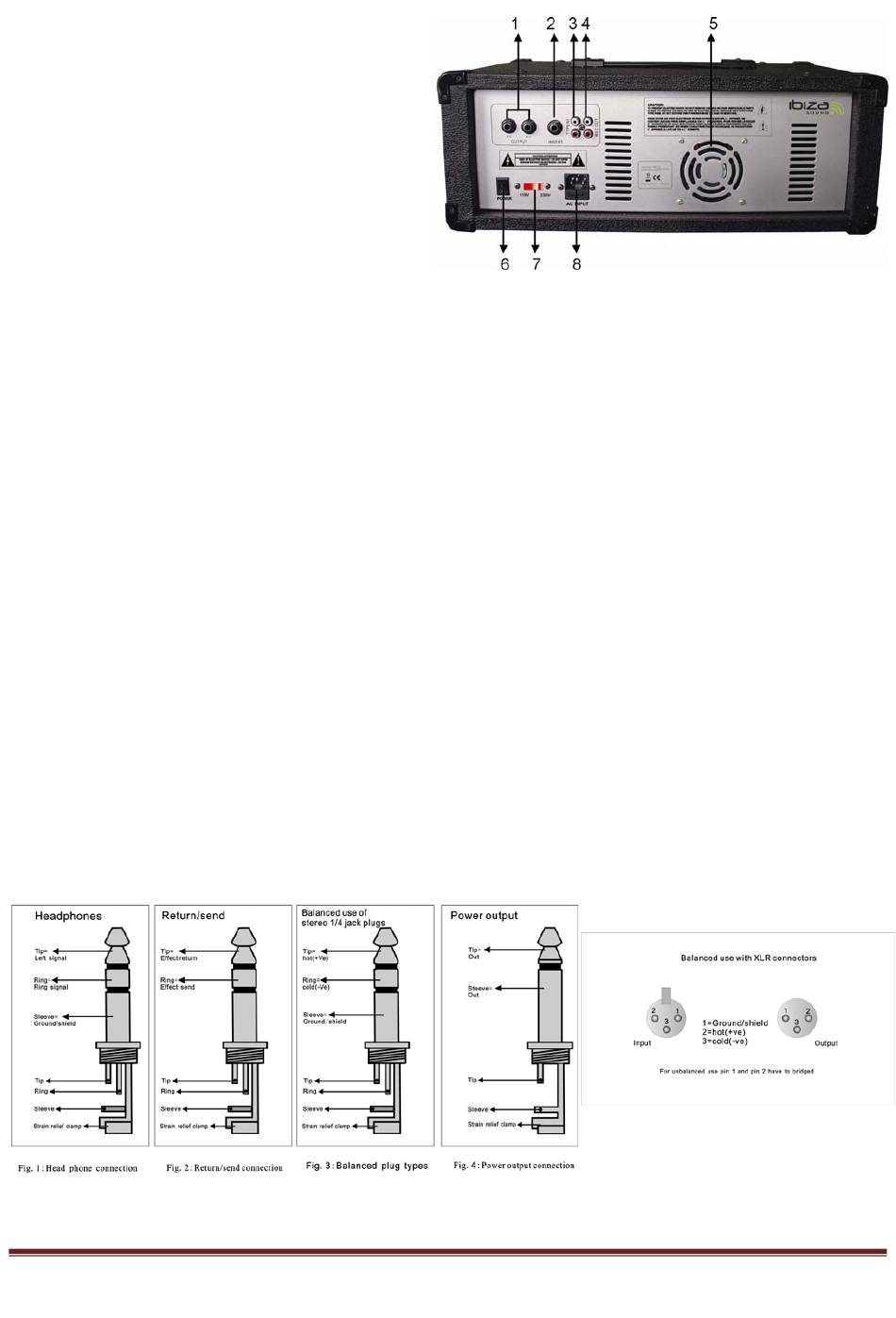

B. CARACTERISTICI PANOUL DIN SPATE
1. MUFA DIFUZOR (STANGA/DREAPTA)
Acestea sunt 2 iesiri ale difuzorului de 1/4", avand
fiecare o impedanta minima de 8Ω. Sarcina minima
pentru amplificator este de 4Ω. Puteti conecta
difuzoare de 1x 4 ohm, 1x 8 ohm sau 2 x 8 ohm. Nu
utilizati impedanta mai mica decat impedanta
nominala minima.
2. EMISIE/RECEPTIE
Acest conector jack stereo ¼" va emite semnalul pre-amplificarii interne la un procesor extern. Dupa procesare,
semnalul revine la amplificatorul incorporat.
Puteti folosi un conector jack stereo sau mono ¼" pentru a trimite semnal extern la amplificatorul incorporat.
3. INTRARE CASETA
Aceste mufe RCA sunt pentru conexiunea la un casetofon, CD player sau alta sursa de semnal. Impedanta este de
10kΩ.
4. IESIRE INREGISTRARE
Aceste mufe RCA asigura cuplarea unui casetofon pentru inregistrarea de la un mixer. Ambele canale sunt mono
pentru compatibilitate. Semnalele sunt luate de la sectiunea pre-master, ceea ce inseamna ca nu au efect de ecou,
control master al sunetului. Impedanta este de 1KΩ @ -10dBv.
5. VENTILATOR: Pentru a preveni supraincalzirea, ventilatorul evacueaza caldura degajata in timpul functionarii.
6. COMUTATOR: Porniti aparatul si LED-ul se va aprinde.
7. COMUTATOR SELECTARE TENSIUNE: Acest dispozitiv se foloseste pentru selectarea tensiunii de la
110V/220V la 115V/230V.
8. CABLU ALIMENTARE AC/SIGURANTE
Aparatul se alimenteaza fie de la AC 220 240V AC, 60Hz sau 110-120V 60Hz. Verificati tensiunea alimentarii cu cea
inscrisa pe panou, inainte de conectare. Cand aparatul prezinta vreo problema, siguranta va sari pentru a opri
alimentarea aparatului, din motive de siguranta.
C. CONEXIUNI
Veti avea nevoie de mai multe sonde pentru diferite scopuri – urmariti figurile alaturate pentru a va asigura ca aveti
sondele potrivite. Echipamentul necompensat poate fi conectat la intrarile/iesirile compensate. Folositi fie mufe
mono ¼", fie inel si manson pentru mufele TRS.
