Pepperl+Fuchs RSD-BI-Ex16 Betriebsanleitung

Sofern Geräte und Komponenten des IS-RPI Systems als eigensichere Be-
triebsmittel nach EN 50020 in explosionsgefährdeten Bereichen installiert,
betrieben, gepflegt oder gewartet werden, müssen die Baumusterprüfbe-
scheinigung nach EN 50020 und die entsprechenden nationalen und loka-
len Errichterbestimmungen zu Konstruktion, Installation und Betrieb
eingehalten werden.
Modulträger

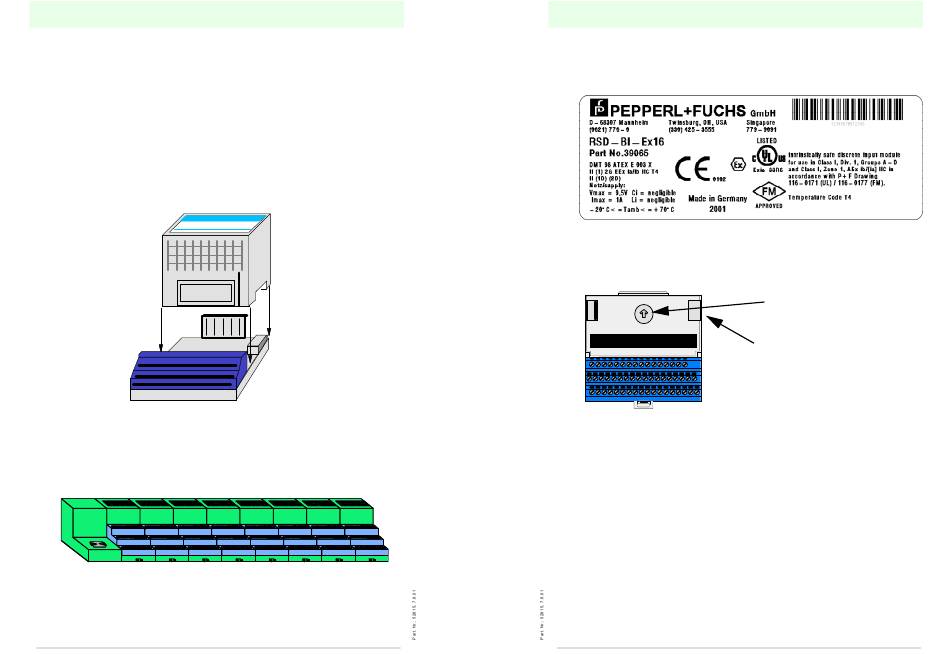

Das Modul RSD-BI-Ex16 darf nur in Verbindung mit einem der Modulträger (RSD-
TB-Ex.SC oder RSD-TB-Ex.SP) aus dem IS-RPI-System betrieben werden (sie-
he Abbildung 1).
E/A-Modul
Label
Modulträger
Abbildung 1
Die Modulträger dürfen nur an andere Module bzw. Gateways des IS-RPI-Sys-
tems angeschlossen werden. Nur so wird sichergestellt, dass die zulässigen Da-
ten des eigensicheren Backplane-Busses nicht überschritten werden (siehe
Abbildung 2).
Abbildung 2
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
1
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-22 22 · Telefax (06 21) 7 76-10 00 · Internet http://www.pepperl-fuchs.com
Betriebsanleitung
RSD-BI-Ex16
Copyright Pepperl+Fuchs, Printed in Germany
Kennzeichnung
An der Modulinnenseite (s. Abbildung 1) ist das Produktlabel mit der Kennzeich-
nung des Moduls angebracht.
Abdeckkappe:
Der Modultäger ist ab Werk mit einer Abdeckkappe an dem Backplane-Busan-
schluss versehen (siehe Abbildung 3).
.
. .
.
Abbildung 3
Diese Abdeckkappe darf nur abgenommen werden, wenn der Modulträger an an-
dere Modulträger angeschlossen wird. Der Anschluss darf nicht mit nicht-eigensi-
cheren Signalen in Verbindung gebracht werden.
Kodierschalter
Die Stellung des Kodierschalters am Modulträger wird modulspezifisch eingestellt
(beim RSD-BI-Ex16: Stellung 6) und darf nach Anschluss der Leitungen am Mo-
dulträger nicht mehr verändert werden, damit ein Modul anderen Typs nicht auf-
gesteckt werden kann.
Stützklemmen
Die nicht verwendeten Anschlüsse des Modulträgers (Klemmen 36, 37, 38, 39,
46, 47, 48) dürfen nicht als Stützklemmen verwendet werden (s. Abbildung 4).
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-22 22 · Telefax (06 21) 7 76-10 00 · Internet http://www.pepperl-fuchs.com
Betriebsanleitung
RSD-BI-Ex16
Kodierschalter
Abdeckkappe
