VOLTCRAFT PLUG-18W Bedienungsanleitung

BEDIENUNGSANLEITUNG
PLUG-18W UNIVERSAL-NETzTEIL mIT
zWISchENSTEckER
BEST.-NR.: 51 51 00
BESTImmUNGSGEmäSSE VERWENDUNG
Das Produkt dient zum Betreiben von Kleinspannungsverbrauchern. Es verfügt über einen USB-Ausgang
und eine zusätzliche Steckdose. Außerdem ist ein Ausgang mit acht variablen Ausgangssteckern und sieben
einstellbare Ausgangsspannungen vorhanden. Die Spannungsversorgung erfolgt über eine Netzsteckdose
des öffentlichen Stromnetzes. Nur zur Verwendung in trockenen Innenbereichen.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
LIEfERUmfANG
• Netzteil
• 8 x Ausgangsstecker
• Schlüssel zur Spannungseinstellung
• Bedienungsanleitung
SIchERhEITShINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. falls Sie die Sicherheitshinweise und die Angaben
zur sachgemäßen handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen
wir für dadurch resultierende Personen-/Sachschäden keine haftung. Außerdem erlischt
in solchen fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Nicht hintereinander stecken.
• Spannungsfrei nur bei gezogenem Stecker.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit
gefüllten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Nähe. Es besteht höchste Gefahr
eines Brandes oder lebensgefährlichen elektrischen Schlags.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben
kann. Es besteht Verletzungsgefahr.
• Überprüfen Sie vor jedem Einsatz das Produkt auf Beschädigung(en). Falls Sie Beschädigungen
feststellen, verwenden Sie das Produkt nicht mehr. Trennen Sie es von der Netzspannung und
ziehen Sie das Steckernetzteil aus der Netzsteckdose. Bringen Sie das Produkt danach in
eine Fachwerkstatt.
• Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung
angeschlossen werden. Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis
sich das Gerät der neuen Umgebungstemperatur angepasst hat.
• Ziehen Sie das Steckernetzteil nicht am Kabel aus der Netzsteckdose!
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer
technischen Auskunft oder einem anderen Fachmann in Verbindung.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.

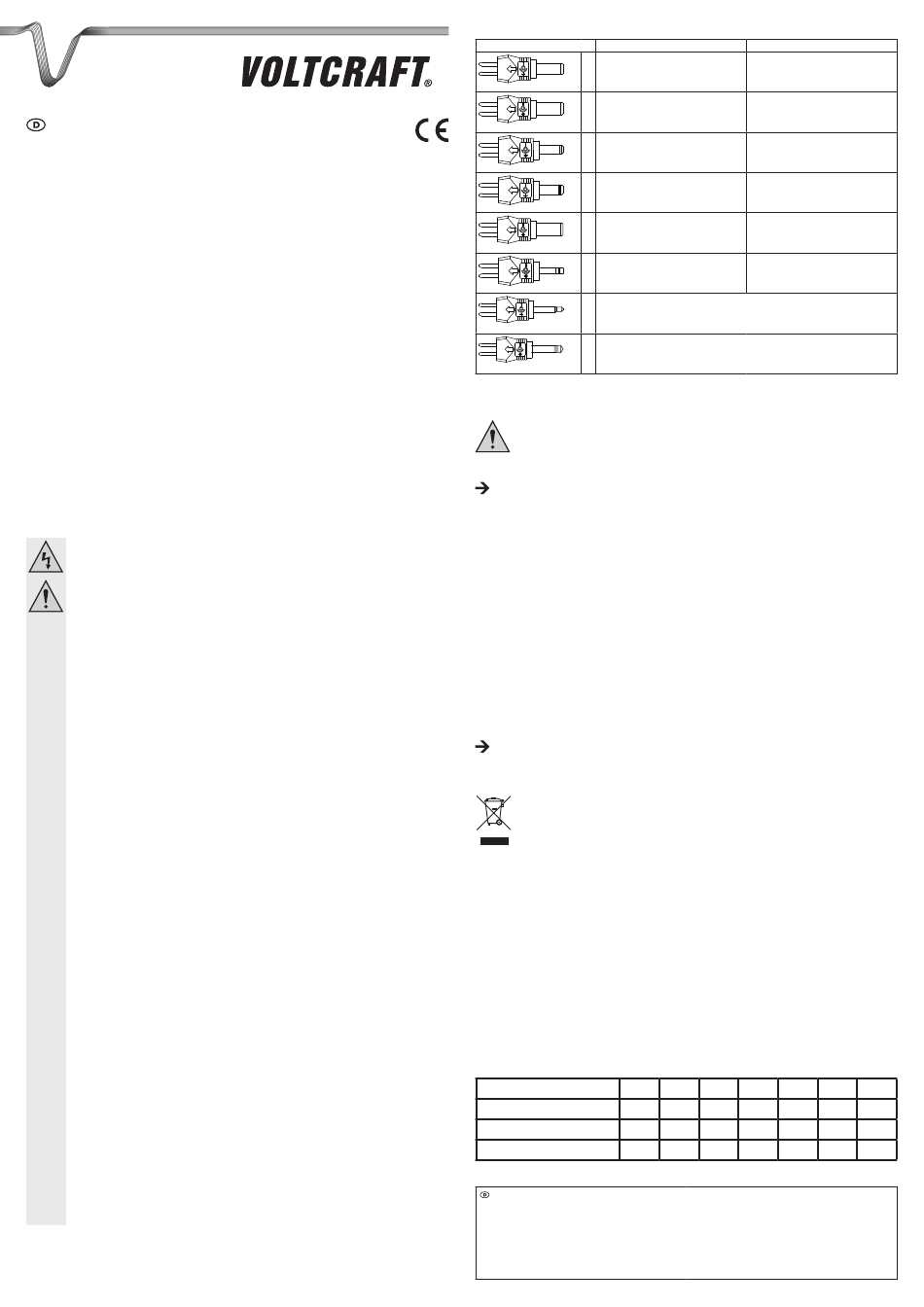

DATEN DER AUSGANGSSTEckER
Ausgangsstecker
VERSION 10/12
INBETRIEBNAhmE
Schalten Sie den elektrischen Verbraucher stets aus, bevor Sie das Produkt anschließen
bzw. entfernen. Stellen Sie sicher, dass es ordnungsgemäß angeschlossen wurde. Wurde
das Produkt nicht ordnungsgemäß angeschlossen, kann es sich erhitzen oder elektrische
Schläge, feuer etc. verursachen.
Schließen Sie das Produkt an eine Netzsteckdose des öffentlichen Stromnetzes an.
a) Steckdose
Die Steckdose auf der Oberseite des Netzteils dient zur Spannungsversorgung von Produkten.
b) USB-Anschluss
1. Schließen Sie ein geeignetes USB-Kabel (nicht im Lieferumfang) an den USB-Port des Produktes an.
2. Verbinden Sie das USB-Kabel mit dem Verbraucher.
c) Ausgangsstecker
1. Benutzen Sie den Schlüssel, um die gewünschte Spannung einzustellen.
2. Schließen Sie einen Kleinspannungsverbraucher mit Hilfe eines Ausgangssteckers an das Produkt an.
3. Achten Sie bei den Ausgangssteckern auf die richtige Polarität. Achten Sie bei der Orientierung auf das
Polaritätssymbol - ○)+ oder - (○+ .
4. Setzen Sie den Stecker so ein, dass der Pfeil unterhalb des passenden Polaritätssymbols auf den Pfeil
der Niederspannungsbuchse des Ladekabels zeigt. Der Stecker ist so gebaut, dass er relativ schwer zu
entfernen ist.
Trennen Sie das Produkt nach der Benutzung von der Netzspannung.
ENTSORGUNG
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
TEchNISchE DATEN
Betriebsspannung ........................................................... 100 – 240 V/AC, 50/60 Hz
Betriebsstrom ................................................................. 400 mA
Abmessungen (B x H x T) .............................................. 125 x 50 x 81,5 mm
Kabellänge ...................................................................... 1,5 m
Steckdose:
Ausgangsspannung ........................................................ 230 V/AC, 50/60 Hz
Ausgangsstrom ............................................................... 16000 mA (max.)
USB-Anschluss:
Ausgangsspannung ........................................................ 5 V/DC
Ausgansstrom ................................................................. 2100 mA
Ausgangsstecker:
Ausgangspannung (V/DC)
Ausgangsstrom ohne USB (mA)
Ausgangsstrom mit USB (mA)
Max. Leistungsaufnahme (Watt)
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© copyright 2012 by Voltcraft®
Ø außen Ø innen
D 5 mm 2,1 mm
G 5,5 mm 2,5 mm
H 3,5 mm 1,35 mm
I 4 mm 1,7 mm
N 5,5 mm 1,5 mm
S 2,35 mm 0,75 mm
A 2,5 mm
B 3,5 mm
5 6 9 12
3000 2500 2000 1500
900 750 833 625
15 15 18 18
15 18 24
1200 1000 750
500 417 313
18 18 18
V2_1012_02
