BEDIENUNGS- UND WARTUNGSANLEITUNG

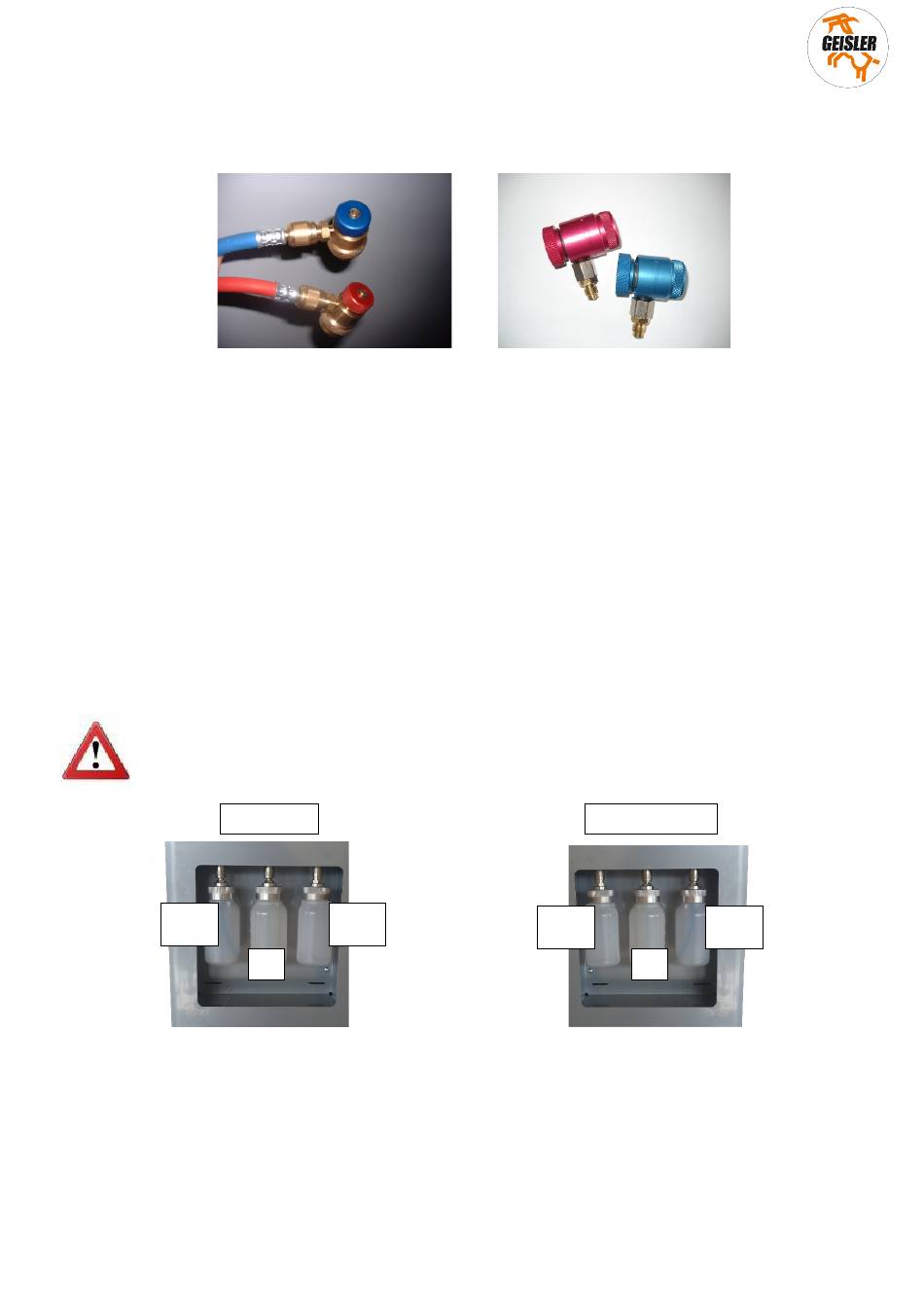

5 Vorbereitung des Gerätes
1)
Ziehen Sie die Schnellverbindungen an den Schläuchen (blau = Niederdruck - rot = Hochdruck) fest. Je nach
Kältemitteltyp, mit dem der Bediener arbeitet, entweder die Verbindungen für R134a (Abb. 6) oder die für HFO1234yf
(Abb. 7) angeschlossen werden.
2)
Das Gerät ist an eine geeignete Stromquelle (230 V 50 Hz) anzuschliessen. Es wird mit dem Hauptstromschalter
angeschaltet.
3)
Die Menge des im internen Tank verfügbaren Kältemittels und der Gastyp, für den das Gerät eingestellt ist, werden
auf dem Bildschirm angezeigt.
4)
Befüllen Sie die Frischölbehälter (Ha - Hb) mit dem entsprechenden Öl (Standard oder Hybrid).
Schnellkupplungen am Fahrzeug anschließen.
Zum Anschluss der Schnellkupplungen drehen Sie den Drehknopf nach links auf (Ventil geschlossen), ziehen Sie
den Klemmring hoch, setzen Sie ihn am Anschluss der Klimaanlage an und lassen Sie den Ring wieder los.
Achten Sie darauf, dass der Anschluss vollständig eingeführt ist. Schrauben Sie den Drehknopf der
Schnellkuplung nach rechts an, um das Ventil zu öffnen (Zufuhr von Kältemittel).
ACHTUNG: Die internen Tanks werden AUTOMATISCH heheizt.
Ha
Abbildung 8 – Ölbehälter
Seite R134a [Ha] Hybrid – [G]
Altöl – [Hb] Standard
Rev. 01/2021
Abbildung 6 – R134a-
Schnellkupplungen
R134a
Hb
G
Abbildung 7 – HFO1234yf-
Schnellkupplungen
HFO1234yf
Hb
Abbildung 9 – Ölbehälter Seite
R1234yf [Ha] Standard – [G]
Altöl – [Hb] Hybrid
Seite 16
Ha
G
EVOLUTION DUAL
