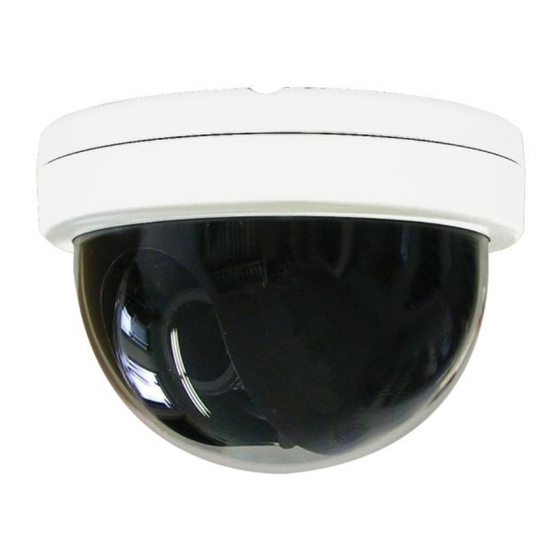

- Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL DEUTSCH / ENGLISH Farbkuppelkamera Colour dome camera Modell / Model: VTC-262PWD VTC-274PWDU Version 1.1 /0910/dt-engl/A6...
- Seite 2 Sanyo Video Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der Sanyo Video Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
- Seite 3 Please follow all instructions and observe the warnings contained in this manual. Please contact your local dealer or use the SANTEC Service Hotline if you have any questions or if you wish to claim for a service or warranty.
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Installation Die Kamera im Überblick Einstellung der Kamera über das OSD (Bildschirmmenü) Besondere Ausstattungsmerkmale Technische Daten Anordnung der Montagelöcher ENGLISH Table of contents Safety precautions Safety instructions... -
Seite 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. - Seite 7 Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VTC-262PWD und VTC-274PWDU. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind.
-
Seite 8: Installation
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Lieferumfang: 1 x Kamera VTC-262PWD bzw. VTC-274PWDU 1 x Kabeladapter BNC-Buchse/Sockelstecker 1 x RJ-45 Adapter für Betriebsspannung (nur bei Kamera VTC-274PWDU) 2 x Schrauben 1 x Handbuch Installation (siehe auch nachfolgende Bildseiten) Diese Kamera ist eine Farbkamera im Kuppelgehäuse. - Seite 9 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 4. Einstellungen OSD: Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Auf der Kameraplatine finden Sie einen kleinen Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen des Sticks link/rechts/oben/unten die gewünschten Menüpunkte erreichen.
-
Seite 10: Die Kamera Im Überblick
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Die Kamera im Überblick zusätzlicher Videoausgang (über Bild 1 Bild 2 Adapter), z.B. für Monitor- anschluss bei der Installation hier öffnen Joystick Bild 3 Bild 4 Feststellschraube Objektiv-Einstellung Die Pfeile markieren die 3-Achsen-Einstellmöglichkeit Bild 5 (alle Maßangaben in mm) - Seite 11 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Bild 7a: Nur für Kamera VTC-262PWD Video Betriebsspannung Bild 7b: Nur für Kamera VTC-274PWDU RJ-45 Systemanschluss BNC Video-Ausgang (zusätzlich) RJ-45 Adapter für Betriebsspannung (auf richtige Polarität + - achten!): Bild 8: Nur für Kamera VTC-274PWDU...
-
Seite 12: Einstellung Der Kamera Über Das Osd (Bildschirmmenü)
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Einstellung der Kamera über das OSD (Bildschirm-Menü) Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Am Kameramodul finden Sie eine kleine Platine mit einem Mini-Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen nach links/rechts/oben/unten die gewünschten Menüpunkte... - Seite 13 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Hauptmenü 1. Kamera Name (Cam Name) Ein Kameratitel/-name oder eine Kameranummer kann auf dem Bildschirm eingeblendet werden. Dazu muss „ON“ aktiviert sein. Ein Kamera Name kann aus bis zu 15 Zeichen bestehen. Wählen Sie durch Bewegung des Joysticks nach rechts/links/oben/unten den gewünschten Buchstaben/Zahl aus und bestätigen Sie Ihre Auswahl durch Druck auf...
- Seite 14 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 3. Belichtung (Exposure) Sie können für die Belichtung folgende Einstellungen vornehmen: AGC (Automatic Gain Control): Automatische Verstärkungsregelung zur Regulierung der Helligkeit. Die Bildhelligkeit kann nachgeregelt werden. Aus (off), niedrig (low), mittel (middle) oder hoch (high) Shutter (Verschluss): A.FLK:...
- Seite 15 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 5. WDR / BLC / ECLPS WDR (Wide Dynamic Range): Durch WDR werden dunkle Bereiche auf dem Bild aufgehellt, wobei gleichzeitig die Gesamthelligkeit des Bildes ausgeglichen wird. Sie können wählen zwischen: Aus (off), niedrig (low), mittel (middle) und hoch (high).
- Seite 16 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 6. Weißabgleich (White Balance) ATW: Automatischer Weißabgleich (Auto Tracking White Balance) für Temperaturbereiche von 1700°K bis 11000°K. Col-Roll: Wählen Sie diese Funktion, falls Farbveränderungen auftreten sollten. AWC-Set: Hier erfolgt ein automatischer Weißabgleich, wenn Sie z.B. ein weißes Blatt Papier bei ausreichender Beleuchtung vor die Kamera halten und...
- Seite 17 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 8. Effekte (Effects) DZOOM: Digitaler Zoom. Stellen Sie den gewünschten Zoom-Wert ein. DZOOM Pan: horizontale Bildverschiebung DZOOM Tilt: vertikale Bildverschiebung Einfrieren (Image Freeze): Das Bild wird eingefroren zwecks genauerer Betrachtung. D-Effect: Ändern Sie die Videobild-Darstellung: Vertikaler Flip, Bild-Spiegelung und Drehung werden unterstützt.
- Seite 18 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 9. Special Bewegungserkennung (motion detection): Zone number: 8 Bereiche für die Bewegungserkennung können definiert werden. Zone state: Bestimmen Sie den Bewegungserkennungsbereich. Width/height: Bestimmen Sie die Größe (Breite/Höhe) des Bewegungserkennungsbereichts. Move x/y: Bestimmen Sie die Koordinaten (x/y) für die Position des Bewegungserkennungsbereichs.
- Seite 19 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU L/L Sync (LineLock Synchronsation): INT: interne Synchronisation LineLock Synchronisation Hinweis: Wenn Sie 12 V DC verwenden, ist die Synchronisation auf „intern“ festgelegt. Wenn Sie 24 V AC verwenden, können Sie LineLock Synchronsation durchführen.
-
Seite 20: Besondere Ausstattungsmerkmale
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Besondere Ausstattungsmerkmale Bildauflösung 650 TVL SANTEC DSP Technology integriertes manuelles Zoom-Objektiv 2,8–12 mm, DC-gesteuert 10fach Digital-Zoom zuschaltbar einfache Kameraeinstellungen durch OSD (Bildschirm-Menü) mittels Mini-Joystick und über RS-485 parametrierbar Wide Dynamic Range (WDR) Funktion... -
Seite 21: Anordnung Der Montagelöcher
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Anordnung der Montagelöcher Alle Angaben in mm. Die Skizze ist nicht maßstabsgerecht. _________________________________________________________________________________ - 21 -... - Seite 22 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU _________________________________________________________________________________ - 22 -...
-
Seite 23: Safety Precautions
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Safety precautions Caution Description of symbols Danger: This symbol is intended to alert the user to the presence of un-insulated "dangerous voltage" within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to a person. -
Seite 24: Safety Instructions
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Safety instructions Before operating the appliance, please read this manual carefully and retain it for further reference. Before cleaning the appliance, it has to be switched off and unplugged from the power outlet. - Seite 25 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU In case of any operating interruption or a complete operating failure please switch off the appliance and disconnect it from the wall outlet. Never attempt to service or repair the appliance yourself, as opening or removing covers may expose you to dangerous voltage or other hazards.
-
Seite 26: Installation
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Items included in the delivery: 1 x camera VTC-274PWDU 1 x cable adapter BNC socket/plug 1 x RJ-45 adapter for power supply (only for camera VTC-274PDWU) 2 x screws 1 x user manual... - Seite 27 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 4. Adjustments All camera adjustments are done via an OSD menu. On the camera there is a mini-joystick. Press onto the joystick and a menu pops up in the video picture. You can now move the joystick left/right/up/down in order to get to the desired menu item.
-
Seite 28: Camera Overview
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Camera overview additional video output Picture 1 Picture 2 (via adapter), e.g. for monitor connection during installation phase open here joystick Picture 3 Picture 4 lens adjustment screws to fix the lens the arrows mark the 3-axis position options... - Seite 29 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Picture 7a: Only for camera VTC-262PWD video power supply Picture 7b: Only for camera VTC-274PWDU RJ-45 system connector BNC video output (additional) RJ-45 adapter for power supply (please pay attention to the polarity + -):...
-
Seite 30: Camera Adjustment Via Osd Menu
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Camera adjustment via OSD menu All camera adjustments are done via an OSD menu. On the camera there is a mini-joystick. Press onto the joystick and a menu pops up in the video picture. You can now move the joystick left/right/up/down in order to get to the desired menu item. - Seite 31 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Main menu 1. Cam Name A camera title/name can be displayed on the screen. Set the mode to “ON”. The title/name can consist of up to 15 characters. Move the joystick left/right/up/down to select the desired letter/number. Confirm your choice by pressing the joystick.
- Seite 32 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 3. Exposure The following exposure adjustments can be made: AGC (Automatic Gain Control): Automatic gain control to adjust the brightness. The brightness can be re- adjusted. off, low, middle or high Shutter: A.FLK: The flickerless mode (FLK) reduces picture flickering.
- Seite 33 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 5. WDR / BLC / ECLPS WDR (Wide Dynamic Range): WDR lights up dark areas in the picture. At the same time, the overall brightness of the picture is evened out. You can set the following modes: off, low, middle and high.
- Seite 34 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 6. White Balance ATW: Auto Tracking White Balance for colour temperatures of 1700°K to 11000°K. Col-Roll: Choose the function if colour rolling occurs. AWC-Set: Automatic white balance if you hold a white sheet of paper infront of the camera and press the joystick (sufficient light conditions required).
- Seite 35 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 8. Effects DZOOM: Digital zoom. Set the desired zoom level. DZOOM Pan: horizontal picture movement DZOOM Tilt: vertical picture movement Image Freeze: Hold the image for detailed analysis. D-Effect: Change the video display: vertical flip, mirroring or rotation.
- Seite 36 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU 9. Special Motion detection: Zone number: 8 areas for motion detection can be defined. Zone state: Determine the motion detection area. Width/height: Define the size (width/height) of the motion detection area. Move x/y: Determine the coordinates (x/y) for the position of the motion detection area.
- Seite 37 Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU L/L Sync (LineLock Synchronsation): INT: internal synchronisation LineLock synchronisation Note: If you use 12 V DC, synchronisation iss et to „internal“. If you use 24 V AC, you can also use LineLock synchronsation.
-
Seite 38: Special Features
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Special features resolution 650 TVL SANTEC DSP technology integrated manual zoom lens 2.8–12 mm, DC-controlled 10x digital zoom convenient camera adjustments by OSD menu via mini-joystick and via RS-485 Wide Dynamic Range (WDR) function... -
Seite 39: Drilling Holes Scheme
Bedienungsanleitung / User manual VTC-262PWD / VTC-274PWDU Drilling holes scheme All dimensions in mm. Scheme not true to scale. _________________________________________________________________________________ - 39 -... - Seite 40 Ihr Fachhändler / Your local distributor: __________________________________________________________________________ www.santec-video.com...
