Santec VTC-8120WDP Bedienungsanleitung

Box-kamera
Vorschau ausblenden Andere Handbücher für VTC-8120WDP:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

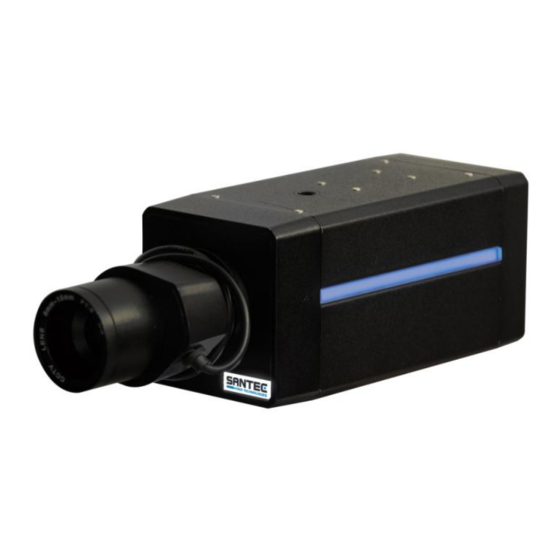

Das abgebildete Objektiv ist nicht im Lieferumfang enthalten.
The lens shown in the picture above is not included in the delivery.
Downloaded from
www.Manualslib.com
BEDIENUNGSANLEITUNG / USER MANUAL
manuals search engine
Deutsch / English
Box-Kamera
Box camera
Modelle / Models:
VTC-8120WDP
VTC-8122WDP
VTC-8320WDP
VTC-8322WDPU
Version 1.6sfi/1011/dt-engl/A6

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Santec VTC-8120WDP

Inhaltszusammenfassung für Santec VTC-8120WDP

  • Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL Deutsch / English Box-Kamera Box camera Modelle / Models: VTC-8120WDP VTC-8122WDP VTC-8320WDP VTC-8322WDPU Das abgebildete Objektiv ist nicht im Lieferumfang enthalten. The lens shown in the picture above is not included in the delivery. Version 1.6sfi/1011/dt-engl/A6 Downloaded from www.Manualslib.com...

  • Seite 2: Weitere Informationen Zu Unseren Service-Leistungen Finden Sie Auf Unserer Internetseite

    Sanyo Video Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der Sanyo Video Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
  • Seite 3 Please follow all instructions and observe the warnings contained in this manual. Please contact your local dealer or use the SANTEC Service Hotline if you have any questions or if you wish to claim for a service or warranty.

  • Seite 4: Inhaltsverzeichnis

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise 1. Lieferumfang 2. Installation 2.1 Halter und Kamerabefestigung 2.2 Stromversorgung und Monitor-Impedanz 2.3 Einstellungen 2.3.1 OSD 2.3.2 IR-Sperrfilter 2.3.3 Kamera-Selbsttest 2.3.4 Auflagemaßeinstellung 2.3.5 OSD zur Einstellung der Logobeleuchtung u. der beleuchteten Seitenstreifen 12 3.
  • Seite 5 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU ENGLISH Table of contents Safety precautions Safety instructions 1. Items included in the delivery 2. Installation 2.1 Bracket and camera installation 2.2 Power supply and monitor impedance 2.3 Adjustments 2.3.1 OSD...

  • Seite 6: Allgemeine Vorsichtsmaßnahmen

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN.

  • Seite 7: Allgemeine Sicherheitshinweise

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.
  • Seite 8 Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VTC-8120WDP, VTC-8122WDP, VTC-8320WDP sowie VTC-8322WDPU. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind.

  • Seite 9: Lieferumfang

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 1. Lieferumfang 1 x Kamera VTC-8120WDP, VTC-8122WDP, VTC-8320WDP oder VTC-8322WDPU 1 x C-Mount Adapter 1 x Sechskant-Schlüssel zur Auflagemaßeinstellung 1 x Steckersatz für Ein-/Ausgänge 1 x Netzkabel (nur bei VTC-8120WDP und VTC-8320WDP) 1 x Handbuch 2.

  • Seite 10: Einstellungen

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 2.3. Einstellungen Alle Einstellungen sind von außen möglich. Es nicht notwendig, die Kamera zu öffnen! 2.3.1 OSD Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Auf der Rückseite der Kamera finden Sie einen kleinen Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü...

  • Seite 11: Auflagemaßeinstellung

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 2.3.4 Auflagemaßeinstellung Die Kamera hat einen „CS-Mount“ Objektivanschluss. Je nach verwendetem Objektiv kann es notwendig sein, den mitgelieferten C-Mount Adapter zu verwenden. Sollte sich trotzdem am Objektiv keine Bildschärfe (Fokus) einstellen lassen, so haben Sie die Möglichkeit, mit dem Einstellring das Auflagemaß...

  • Seite 12: Osd Zur Einstellung Der Logobeleuchtung U. Der Beleuchteten Seitenstreifen

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 2.3.5 OSD zur Einstellung der Logobeleuchtung und der beleuchteten Seitenstreifen( Einstellung der Parameter für den Selbsttest) (nicht über RS-485 einstellbar Die Kameras VTC-8320WDP und VTC-8322WDPU sind mit einem G-Sensor ausgestattet, der zwei Funktionen ermöglicht:...
  • Seite 13 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU VTC-8120WDP und VTC-8122WDP: Aufrufen des Licht OSD: Drücken Sie ca. 5 Sekunden den kleinen Joystick auf der Kamerarückseite nach oben. Das OSD öffnet sich. Die OSD Navigation erfolgt mit dem Mini-Joystick.
  • Seite 14 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU VTC-8320WDP und VTC-8322WDPU: Aufrufen des G-Sensor OSD: Drücken Sie ca. 5 Sekunden den kleinen Joystick auf der Kamerarückseite nach oben und das G-Sensor OSD zur Einstellung des G-Sensors und der Seiten-/Logobeleuchtung öffnet sich.
  • Seite 15 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Setup Seite 2: Weitere Einstellungen können aufgerufen werden, indem Sie auf den Joystick drücken. Pegel einstellen: Auswahl durch Druck auf den Joystick. Die elektronische Wasserwaage gibt dem Installateur eine optische Hilfe für die horizontale Ausrichtung der Kamera.

  • Seite 16: Die Kamera Im Überblick

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 3. Die Kamera im Überblick Bild 1: Kamera Seitenansicht beleuchteter Streifen Gewinde zur Kamerabefestigung (abschaltbar) Objektivanschluss CS-Mount Anschluss für das Gewinde zur Kamerabefestigung Objektiv-DC-Kabel Bild 2: Auflagemaßeinstellung Einstellring für Auflagemaß...

  • Seite 17: Anschlüsse

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 4. Anschlüsse Kamera-Rückseite mit Anschluss-Interface: VTC-8120WDP: Day/Night In Betriebsspannungseingang (Schaltkontakt- (90-240 V AC) Eingang) Betriebsspannungsanzeige Day/Night Out (LED) (Schaltkontakt- Ausgang/Schließer) BNC-Buchse (Videosignal) Joystick Motion Out (Schaltkontakt- Ausgang/Schließer) VTC-8122WDP: Day/Night In (Schaltkontakt-Eingang)
  • Seite 18 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU VTC-8320WDP: Day/Night In (Schaltkontakt- Eingang) Betriebsspannungseingang (90-240 V AC) Day/Night Out Betriebsspannungsanzeige (Schaltkontakt- (LED) Ausgang/Schließer) BNC-Buchse Motion Out (Videosignal) (Schaltkontakt- Ausgang/Schließer) Joystick G-Sensor Out RS-485 (A/B) UTP A / UTP B...
  • Seite 19 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU VTC-8322WDPU: Day/Night In RJ-45 System-Anschluss (Schaltkontakt- (siehe auch nächste Seite) Eingang) Betriebsspannungs- eingang (12 V DC / 24 V AC) Betriebsspannungs- Day/Night Out anzeige (LED) (Schaltkontakt- Ausgang/Schließer) BNC-Buchse (Videosignal)
  • Seite 20 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Nur bei VTC-8322WDPU: RJ-45 Systemanschluss: Anschlussbelegung (Sicht von vorn auf RJ-45 Buchse): Die Kamera ist mit einem RJ-45 Systemanschluss ausgestattet. Dadurch besteht die Möglichkeit der Betriebsspannungsfernspeisung, 2-Drahtübertragung (UTP) des Videosignals und OSD Parametrierung über RS-485.
  • Seite 21 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Auf der Kamerarückseite befinden sich folgende Elemente: Joystick: zum Aufrufen des Kamera Setup OSD (kurzer Druck auf den Joystick) zum Aufrufen des LED bzw. G-Sensor OSD (5 Sekunden Druck auf den Joystick)
  • Seite 22 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU RS-485 (A / B ): (nur bei VTC-8320WDP und VTC-8322WDPU): Die Kamera kann über eine serielle Verbindung (RS-485) eingestellt werden. Als Übertragungsprotokoll werden die Befehl nach Pelco D verwendet. So erfolgt der Aufruf des Kamera OSD mit dem Befehl für SET-PRESET 95.

  • Seite 23: Einstellung Der Kamera Über Das Osd

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 5. Einstellung der Kamera über das OSD (Bildschirm-Menü) Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Auf der Kamerarückseite befindet sich ein Mini-Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü...
  • Seite 24 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Hauptmenü 1. Kamera Name Ein Kameratitel/-name oder eine Kameranummer kann auf dem Bildschirm eingeblendet werden. Dazu muss „EIN“ aktiviert sein. Ein Kamera Name kann aus bis zu 15 Zeichen bestehen.
  • Seite 25 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 3. Belichtung Sie können für die Belichtung folgende Einstellungen vornehmen: AGC (Automatic Gain Control): Automatische Verstärkungsregelung zur Regulierung der Helligkeit. Die Bildhelligkeit kann nachgeregelt werden. Aus, niedrig, mittel oder hoch.
  • Seite 26 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 5. WDR / BLC / ECLPS WDR (Wide Dynamic Range):  Durch WDR werden dunkle Bereiche auf dem Bild aufgehellt, wobei gleichzeitig die Gesamthelligkeit des Bildes ausgeglichen wird. Sie können wählen zwischen: Aus, niedrig, mittel und hoch.
  • Seite 27 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 6. Weißabgleich ATW: Automatischer Weißabgleich (Auto Tracking White Balance) für Temperaturbereiche von 1700°K bis 11000°K. Col-Roll: Wählen Sie diese Funktion, falls Farbveränderungen auftreten sollten. AWC-Set: Hier erfolgt ein automatischer Weißabgleich, wenn Sie z.B. ein weißes Blatt Papier bei ausreichender Beleuchtung vor die Kamera halten und...
  • Seite 28 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 8. Effekte  DZOOM: Digitaler Zoom. Stellen Sie den gewünschten Zoom-Wert ein. DZOOM Pan: horizontale Bildverschiebung DZOOM Tilt: vertikale Bildverschiebung Einfrieren: Das Bild wird eingefroren zwecks genauerer Betrachtung. D-Effekt: Ändern Sie die Videobild-Darstellung: Vertikaler Flip, Bild-Spiegelung und Drehung...
  • Seite 29 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 9. Special Bewegungserkennung: Zonennummer: 8 Bereiche für die Bewegungserkennung können definiert werden. Zonenstatus: Bestimmen Sie den Bewegungserkennungsbereich. Breite/Höhe: Bestimmen Sie die Größe (Breite/Höhe) des Bewegungserkennungsbereichs. Bewegung x/y: Bestimmen Sie die Koordinaten (x/y) für die Position des Bewegungserkennungsbereichs.
  • Seite 30 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU L/L Sync (LineLock Synchronsation): INT: interne Synchronisation LineLock Synchronisation Hinweis: Wenn Sie 12 V DC verwenden, ist die Synchronisation auf „intern“festgelegt. Wenn Sie 24 V AC bei 60 Hz verwenden, können Sie LineLock Synchronsation durchführen.

  • Seite 31: Besondere Ausstattungsmerkmale

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 6. Besondere Ausstattungsmerkmale Tag/Nacht-Farbkamera mit mechanischem IR-Sperrfilter SANTEC DSP Technology mehrsprachiges OSD-Menü Digitaler Bildstabilisator (DIS) WDR, BLC oder ECLPS Gegenlicht-/Spitzlichtkompensation Bildspiegelung rechts/link, oben/unten Bewegungserkennung und Privatzonen (8 Zonen) C/CS-Mount Objektivanschluss...

  • Seite 32: Technische Daten

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 7. Technische Daten Kameramodell VTC-8120WDP VTC-8122WDP Kameratyp Tag/Nacht Farbkamera im Box-Gehäuse Videonorm 1/3“ Sony CCD Chip Bildaufnahmesensor Horizontale Auflösung 650 TVL Aktive Bildelemente 755(H) x 582(V) Signalverarbeitung digital (DSP)
  • Seite 33 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Kameramodell VTC-8320WDP VTC-8322WDPU Kameratyp Tag/Nacht Farbkamera im Box-Gehäuse Videonorm 1/3“ Super HAD II CCD-Chip Bildaufnahmesensor Horizontale Auflösung 650 TVL Aktive Bildelemente 755(H) x 582(V) Signalverarbeitung digital (DSP) Synchronisation Intern / LL...
  • Seite 34 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU _________________________________________________________________________________ - 34 - Downloaded from www.Manualslib.com manuals search engine...

  • Seite 35: Safety Precautions

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Safety precautions Caution Description of symbols Danger: This symbol is intended to alert the user to the presence of un-insulated "dangerous voltage" within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to a person.

  • Seite 36: Safety Instructions

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Safety instructions Before operating the appliance, please read this manual carefully and retain it for further reference. Before cleaning the appliance, it has to be switched off and unplugged from the power outlet.
  • Seite 37 Please respect local regulations on waste disposal. About this user manual This manual aims at assisting the user on how to operate camera VTC-8120WDP, VTC-8122WDP, VTC-8320WDP and VTC-8322WDPU. This manual is subject to rigid quality control. However, no guarantee can be given that mistakes are not present.

  • Seite 38: Items Included In The Delivery

    1 x C-mount adapter 1 x Allen wrench to adjust the back focal distance 1 x set of plugs for inputs/outputs 1 x power cord (only for VTC-8120WDP and VTC-8320WDP) 1 x user manual 2. Installation This compact camera comes in a box housing and has been developed for indoor applications in video surveillance systems.

  • Seite 39: Adjustments

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 2.3. Adjustments All adjustments are accessible from the outside, thus there is no need to open the camera housing. 2.3.1 OSD The camera adjustments are done by an OSD (on-screen-display) menu. On the backside of the camera you will find a mini-joystick.

  • Seite 40: Flange Back Adjustment

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 2.3.4 Flange back adjustment The camera has a CS-mount lens thread. Depending on the used lens it may be necessary to use the C-mount adapter (which is included in this delivery).

  • Seite 41: Osd For Illuminated Logo And Strip

    Please note that this adjustment cannot be made via the RS-485 camera interface but it is only possible via the mini-joystick located on the camera rear. The illumination settings apply to all camera models (VTC-8120WDP, VTC-8122WDP, VTC-8320WDP and VTC-8322WDPU): illuminated camera logo...
  • Seite 42 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU VTC-8120WDP and VTC-8122WDP: Call-up the light menu On the backside of the camera you will find a mini-joystick. Press it upwards for approx. 5 seconds and the light will open. You may now adjust the illuminated logo and side strip and the camera test parameters.
  • Seite 43 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU VTC-8320WDP and VTC-8322WDPU: Call-up the G-sensor OSD menu: On the backside of the camera you will find a mini-joystick. Press it upwards for approx. 5 seconds and the G-sensor OSD will open. You may now adjust the G-sensor and the illuminated logo and side strip.
  • Seite 44 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Setup page 2: Further adjustments can be made by pressing onto the joystick. Level calibrate: Press the joystick to adjust the level calibration. The electronic water level is an optical tool to assist the user to install the camera in a proper horizontal position.

  • Seite 45: Camera Overview

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 3. Camera overview Picture 1: Sideview illuminated strip thread for camera mounting (can be switched off) lens mount CS-mount connection for thread for camera mounting lens DC cable Picture 2: Flange back adjusting...

  • Seite 46: Connections

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 4. Connections Camera rear view with interface connections: VTC-8120WDP: day/night in voltage input (switch contact (90-240 V AC) input) power indicator (LED) day/night out (switch contact joystick output/shutter) BNC jack...
  • Seite 47 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU VTC-8320WDP: day/night in (switch contact input) voltage input (90-240 V AC) day/night out (switch contact power indicator (LED) output/shutter) BNC jack motion out (video signal) (switch contact output/shutter) joystick...
  • Seite 48 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU VTC-8322WDPU: Day/Night In RJ-45 system connector (switch contact (also see next page) input) Voltage input (12 V DC / 24 V AC) Day/Night Out (switch contact power indicator (LED)
  • Seite 49 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU VTC-8322WDPU: RJ-45 system connector: Pins (front view of RJ-45 jack): The camera is equipped with a RJ-45 system connector. Hence the following is possible: remote power supply, UTP (twisted pair) of the video signal and OSD parameterising via RS- 485.
  • Seite 50 OSD (press briefly onto the joystick) to open the LED lights OSD and the G-sensor OSD (press for approx. 5 sec onto the joystick) (G-sensor not available for VTC-8120WDP and VTC-8122WDP) LED: red light is on; indicates that the camera is supplied with power...
  • Seite 51 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU RS-485 (A / B ): (only for VTC-8320WDP and VTC-8322WDPU): The camera can be adjusted by a serial communication (RS-485), according to the Pelco D protocol. The camera OSD is activated using the SET-PRESET 95 command. This...

  • Seite 52: Camera Adjustments Via Osd Menu

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 5. Camera adjustment via OSD menu All camera adjustments are done via an OSD menu. On the camera rear there is a mini- joystick. Press onto the joystick and a menu pops up in the video picture. You can now move the joystick left/right/up/down in order to get to the desired menu item.
  • Seite 53 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Main menu 1. Cam Name A camera title/name can be displayed on the screen. Set the mode to “ON”. The title/name can consist of up to 15 characters. Move the joystick left/right/up/down to select the desired letter/number. Confirm your choice by pressing the joystick.
  • Seite 54 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 3. Exposure The following exposure adjustments can be made: AGC (Automatic Gain Control): Automatic gain control to adjust the brightness. The brightness can be re- adjusted. off, low, middle or high Shutter: A.FLK:...
  • Seite 55 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 5. WDR / BLC / ECLPS WDR (Wide Dynamic Range):  WDR lights up dark areas in the picture. At the same time, the overall brightness of the picture is evened out.
  • Seite 56 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 6. White Balance ATW: Auto Tracking White Balance for colour temperatures of 1700°K to 11000°K. Col-Roll: Choose the function if colour rolling occurs. AWC-Set: Automatic white balance if you hold a white sheet of paper infront of the camera and press the joystick (sufficient light conditions required).
  • Seite 57 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 8. Effects  DZOOM: Digital zoom. Set the desired zoom level. DZOOM Pan: horizontal picture movement DZOOM Tilt: vertical picture movement Image Freeze: Hold the image for detailed analysis.
  • Seite 58 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 9. Special Motion detection: Zone number: 8 areas for motion detection can be defined. Zone state: Determine the motion detection area. Width/height: Define the size (width/height) of the motion detection area.
  • Seite 59 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU L/L Sync (LineLock Synchronsation): INT: internal synchronisation LineLock synchronisation Note: If you use 12 V DC, synchronisation is set to „internal“. If you use 24 V AC at 60 Hz, you can also use LineLock synchronsation.

  • Seite 60: Special Features

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 6. Special features Day/night colour camera with mechanical IR cut filter SANTEC DSP technology Multi-language OSD menu Digital image stabiliser (DIS) WDR, BLC, ECLPS backlight/highlight compensation Image mirroring left/right, up/down...

  • Seite 61: Technical Specifications

    Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU 7. Technical specifications Camera VTC-8120WDP VTC-8122WDP Camera type Day/night colour camera in box housing Video norm 1/3“ Sony CCD chip Sensor Horizontal resolution 650 TVL Active pixel 755(H) x 582(V)
  • Seite 62 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Camera VTC-8320WDP VTC-8322WDPU Camera type Day/night colour camera in box housing Video norm 1/3“ Super HAD II CCD chip Sensor Horizontal resolution 650 TVL Active pixel 755(H) x 582(V)
  • Seite 63 Bedienungsanleitung / User manual VTC-8120WDP / VTC-8122WDP / VTC-8320WDP / VTC-8322WDPU Notizen / Notes: _________________________________________________________________________________ - 63 - Downloaded from www.Manualslib.com manuals search engine...
  • Seite 64 Ihr Fachhändler / Your local distributor: __________________________________________________________________________ www.santec-video.com Downloaded from www.Manualslib.com manuals search engine...
