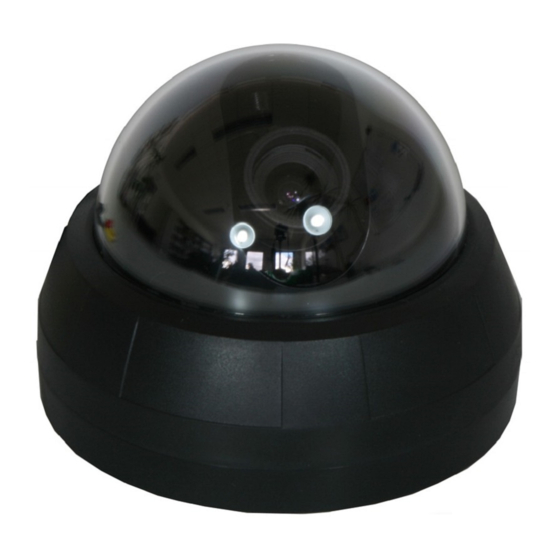

Santec VTC-252P Bedienungsanleitung

Kuppelkamera
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG / USER MANUAL
DEUTSCH / ENGLISH
Kuppelkamera
Dome camera
Modell / Model:
VTC-252P/BS
Version 1.0
/0910/dt-engl/A6
k-f

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Santec VTC-252P

Inhaltszusammenfassung für Santec VTC-252P

  • Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL DEUTSCH / ENGLISH Kuppelkamera Dome camera Modell / Model: VTC-252P/BS Version 1.0 /0910/dt-engl/A6...
  • Seite 2 SANYO VIDEO Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANYO VIDEO Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
  • Seite 3 Please follow all instructions and observe the warnings contained in this manual. Please contact your local dealer or use the SANTEC Service Hotline if you have any questions or if you wish to claim for a service or warranty.

  • Seite 4: Inhaltsverzeichnis

    Bedienungsanleitung / User manual VTC-252P/BS DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Installation Die Kamera im Überblick Einstellung der Kamera über das OSD (Bildschirm-Menü) Besondere Ausstattungsmerkmale Technische Daten Anordnung der Montagelöcher ENGLISH Table of contents Safety precautions Safety instructions Installation Camera overview...

  • Seite 5: Allgemeine Vorsichtsmaßnahmen

    Bedienungsanleitung / User manual VTC-252P/BS Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN.

  • Seite 6: Allgemeine Sicherheitshinweise

    Bedienungsanleitung / User manual VTC-252P/BS Allgemeine Sicherheitshinweise  Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden.  Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.
  • Seite 7 Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera VTC-252P/BS. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung.

  • Seite 8: Lieferumfang

    Bedienungsanleitung / User manual VTC-252P/BS Lieferumfang 1 x Kamera VTC-252P/BS 1 x Kabeladapter BNC-Buchse/Sockelstecker 1 x Handbuch Installation (siehe auch nachfolgende Bildseite) Diese Kamera ist eine Farbkamera im Kuppelgehäuse zum Einsatz in Videoüberwachungs- anlagen. Die technischen Daten finden Sie am Ende der Bedienungsanleitung.
  • Seite 9 Bedienungsanleitung / User manual VTC-252P/BS 4. Einstellungen OSD: Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Auf der Kameraplatine finden Sie einen kleinen Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen des Sticks link/rechts/oben/unten die gewünschten Menüpunkte erreichen.

  • Seite 10: Die Kamera Im Überblick

    Bedienungsanleitung / User manual VTC-252P/BS Die Kamera im Überblick Bild 1 Bild 2 Objektiv- Einstellungen Mini-Joystick hier öffnen zusätzlicher Videoausgang (über Adapter), z.B. für Monitor- anschluss bei Installation Bild 3 Bild 4 Videoausgang BNC 12V DC Eingang (Mitte +) Alle Angaben in mm.

  • Seite 11: Einstellung Der Kamera Über Das Osd (Bildschirm-Menü)

    Bedienungsanleitung / User manual VTC-252P/BS Einstellung der Kamera über das OSD (Bildschirm-Menü) OSD Menü-Übersicht: Shutter • Auto • FLK • Fixed (Werteinstellung) • Manual (Werteinstellung) • Off • On (BLC Area, BLC Ratio) • Off • On (AGC Gain) White Bal.
  • Seite 12 Bedienungsanleitung / User manual VTC-252P/BS Bedienung des OSD Menüs Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Auf der Kameraplatine finden Sie einen kleinen Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen des Sticks links/rechts/oben/unten die gewünschten Menüpunkte erreichen.
  • Seite 13 Bedienungsanleitung / User manual VTC-252P/BS AGC:  OFF:   AGC Gain: Stellen Sie hier den gewünschten AGC Wert ein. WHITE BAL:  ATW: Wird in einem Farbtemperaturbereich von 2400 – 12000K benutzt, z.B. bei Betrieb im Freien.  AWB: automatischer Weißabgleich...
  • Seite 14 Bedienungsanleitung / User manual VTC-252P/BS MIRROR: Bild spiegeln. Durch Links-/Rechts-Bewegung des Joysticks können Sie die folgenden Einstellungen wählen: OFF (aus) ON (an) OFF: Das Bild wird normal angezeigt. Das wird gespiegelt angezeigt. DAY/NIGHT:  Auto : Die Kamera stellt sich automatisch auf Tag- bzw. Nachtbetrieb um (automatische Tag/Nacht Umschaltung).
  • Seite 15 Bedienungsanleitung / User manual VTC-252P/BS MOTION: OFF: Bewegungserkennung ausgeschaltet ON : Bewegungserkennung eingeschaltet  Motion Threshold: Einstellung des Schwellwertes.  Motion Trace:  Spurverfolgung eingeschaltet.  Off: Spurverfolgung ausgeschaltet. MOTION AREA: Hier kann der aktive Motion-Bereich mit dem Joystick ausgewählt werden.
  • Seite 16 Bedienungsanleitung / User manual VTC-252P/BS PRIVACY:  OFF: Privatzonen ausgeschaltet.  On : Privatzonen eingeschaltet.  Area Select 1–4: Es können 4 Bereiche ausgewählt werden.  Area State: GAMMA: Mit einer Links-/Rechts-Bewegung des Joysticks können Sie den Gamma-Wert verändern. SPRACHE: Die Sprachauswahl ist auf Englisch festgelegt.

  • Seite 17: Besondere Ausstattungsmerkmale

    Bedienungsanleitung / User manual VTC-252P/BS Besondere Ausstattungsmerkmale  Bildauflösung 540 TVL  Integriertes manuelles Zoom-Objektiv 4,0 – 9,0 mm  Elektronische Tag/Nacht-Umschaltung  Einfache Kameraeinstellungen durch OSD (Bildschirm-Menü) mittels Mini-Joystick  Betriebsspannung 12V DC  Zusätzlicher Videoausgang für Installationszwecke Technische Daten...

  • Seite 18: Anordnung Der Montagelöcher

    Bedienungsanleitung / User manual VTC-252P/BS Anordnung der Montagelöcher Alle Angaben in mm. Die Skizze ist nicht maßstabsgerecht. _________________________________________________________________________________ - 18 -...
  • Seite 19 Bedienungsanleitung / User manual VTC-252P/BS _________________________________________________________________________________ - 19 -...

  • Seite 20: Safety Precautions

    Bedienungsanleitung / User manual VTC-252P/BS Safety precautions Caution Description of symbols Danger: This symbol is intended to alert the user to the presence of un-insulated "dangerous voltage" within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to a person.

  • Seite 21: Safety Instructions

    Bedienungsanleitung / User manual VTC-252P/BS Safety instructions  Before operating the appliance, please read this manual carefully and retain it for further reference.  Before cleaning the appliance, it has to be switched off and unplugged from the power outlet.
  • Seite 22 About this user manual This manual aims at assisting the user on how to operate camera VTC-252P/BS. This manual is subject to rigid quality control. However, no guarantee can be given that mistakes are not present. We reserve the right to make changes to the manual without prior notice.

  • Seite 23: Installation

    Bedienungsanleitung / User manual VTC-252P/BS Items included in the delivery 1 x camera VTC-252P/BS 1 x cable adapter BNC socket/plug 1 x user manual Installation (also see the pictures on the following pages) This camera is a colour dome camera. It has been developed for indoor CCTV applications.
  • Seite 24 Bedienungsanleitung / User manual VTC-252P/BS 4. Adjustments All camera adjustments are done via an OSD menu. On the camera there is a mini-joystick. Press onto the joystick and a menu pops up in the video picture. You can now move the joystick left/right/up/down in order to get to the desired menu item.

  • Seite 25: Camera Overview

    Bedienungsanleitung / User manual VTC-252P/BS Camera overview Picture 1 Picture 2 lens adjustment mini-joystick open here additional video output (via adapter), e.g. for monitor connection during installation phase Picture 3 Picture 4 video output BNC 12V DC input (mid +) All dimensions in mm.

  • Seite 26: Camera Adjustment Via Osd Menu

    Bedienungsanleitung / User manual VTC-252P/BS Camera adjustment via OSD menu Menu overview: Shutter • Auto • FLK • Fixed (value setting) • Manual (value setting) • Off • On (BLC Area, BLC Ratio) • Off • On (AGC Gain) White Bal.

  • Seite 27: Bedienung Des Osd Menüs

    Bedienungsanleitung / User manual VTC-252P/BS Bedienung des OSD Menüs All camera adjustments are done via an OSD menu. On the camera there is a mini-joystick. Press onto the joystick and a menu pops up in the video picture. You can now move the joystick left/right/up/down in order to get to the desired menu item.
  • Seite 28 Bedienungsanleitung / User manual VTC-252P/BS AGC:    AGC Gain: Select the desired AGC value. WHITE BAL:  ATW: Used for colour temperatures of 2400 – 12000K, e.g. for outdoor applications.  AWB: Automatic white balance  Manual : ...
  • Seite 29 Bedienungsanleitung / User manual VTC-252P/BS MIRROR: Picture mirroring. Move the joystick left/right to select one of the following options: OFF: The picture is displayed in a regular way. The picture is mirrored. DAY/NIGHT:  Auto : The camera automatically adjusts to day or night operation (automatic day/night switching).
  • Seite 30 Bedienungsanleitung / User manual VTC-252P/BS MOTION: OFF: Motion detection switched off. ON : Motion detection switched on.  Motion Threshold  Motion Trace:   MOTION AREA: Use the joystick to select the active motion area. By longer pressing onto the joystick a sub-menu pops up to directly select or delete all areas.
  • Seite 31 Bedienungsanleitung / User manual VTC-252P/BS PRIVACY:  OFF:  On :  Area Select 1–4: 4 areas can be selected.  Area State: GAMMA: Move the joystick left/right to set the gamma value. LANGUAGE: The language is set to English.

  • Seite 32: Special Features

    Bedienungsanleitung / User manual VTC-252P/BS Special features  540 TVL resolution  Integrated manual zoom lens 4.0 – 9.0 mm  Automatic day/night switching  Easy camera adjustments via OSD menu and mini-joystick  Voltage: 12V DC  Additional video output for installation purposes...

  • Seite 33: Drilling Holes Scheme

    Bedienungsanleitung / User manual VTC-252P/BS Drilling holes scheme All dimensions in mm. The scheme is not true to scale. _________________________________________________________________________________ - 33 -...
  • Seite 34 Bedienungsanleitung / User manual VTC-252P/BS Notizen / Notes _________________________________________________________________________________ - 34 -...
  • Seite 35 Bedienungsanleitung / User manual VTC-252P/BS Notizen / Notes _________________________________________________________________________________ - 35 -...
  • Seite 36 Ihr Fachhändler / Your local distributor: __________________________________________________________________________ www.santec-video.com...
