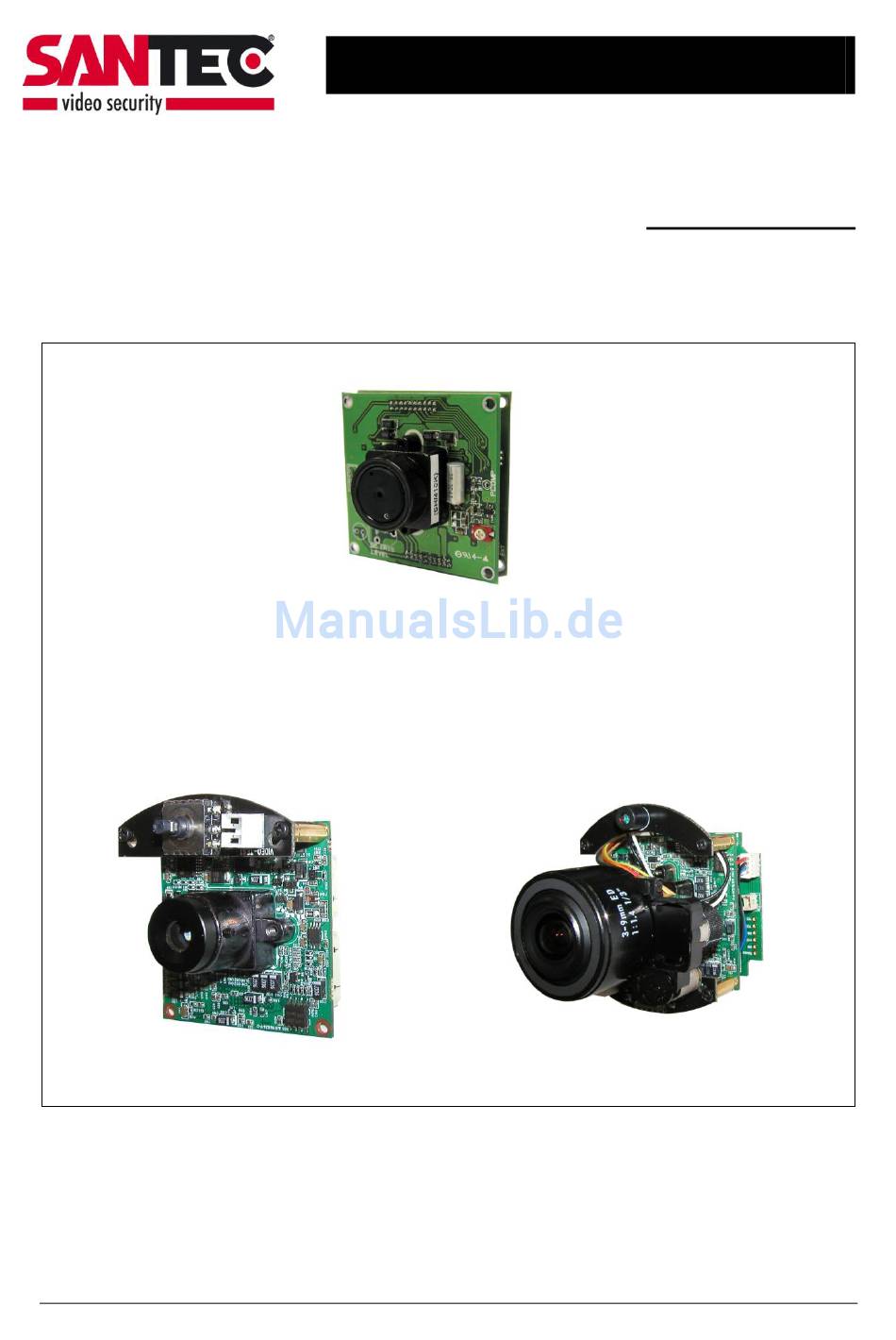

- Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL Deutsch / English Platinenkamera Board camera Modelle / Models: VCK-842NP VCK-850P/W VCK-860DN/W VCK-842NP VCK-850P/W VCK-860DN/W Version 1.3 /0510/dt-engl/A6...
- Seite 2 SANYO VIDEO Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANYO VIDEO Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
- Seite 3 Please follow all instructions and observe the warnings contained in this manual. Please contact your local dealer or use the SANTEC Service Hotline if you have any questions or if you wish to claim for a service or warranty.
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Die Kamera im Überblick Einstellung der Kamera über das OSD (Bildschirm-Menü) Besondere Ausstattungsmerkmale Technische Daten ENGLISH Table of contents Safety precautions Safety instructions Camera overview... -
Seite 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. -
Seite 7: Lieferumfang
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät aus und trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst Wartungs- oder Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich gefährlichen Spannungen aussetzen. -
Seite 8: Die Kamera Im Überblick
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Die Kamera im Überblick VCK-842NP Alle Angaben in mm. _________________________________________________________________________________ - 8 -... - Seite 9 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W VCK-850P/W Abmessungen: Frontansicht Seitenansicht Alle Angaben in mm. Anschlüsse: zusätzlicher Videoausgang (über Adapter), z.B. für Monitoranschluss bei Installation Mini-Joystick Betriebsspannung – (schwarz) Betriebsspannung + Objektivhalterung (rot) Videoausgang (gelb) _________________________________________________________________________________ - 9 -...
- Seite 10 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Alle Angaben in mm. VCK-860DN/W Abmessungen: Seitenansicht Frontansicht Alle Angaben in mm. Anschlüsse: zusätzlicher Videoausgang (über Adapter), z.B. für DC-gesteuertes Objektiv Monitoranschluss bei Installation Mini-Joystick Betriebsspannung – (schwarz) Betriebsspannung + Videoausgang...
-
Seite 11: Einstellung Der Kamera Über Das Osd (Bildschirm-Menü)
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Einstellung der Kamera über das OSD (Bildschirm-Menü) Gilt nur für die Kameramodelle VCK-850P/W und VCK-860DN/W Die Kameraeinstellungen erfolgen komplett über ein Bildschirm-Menü (OSD). Am Kameramodul finden Sie eine kleine Platine mit einem Mini-Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü... - Seite 12 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Objektiv (Lens Option): Die Objektivsteuerung ist auf DC voreingestellt. Durch Druck auf den Joystick öffnet sich ein Menü und Sie können die Bildhelligkeit nachregeln (0–70). Nochmaliger Druck auf den Joystick speichert den Wert ab.
- Seite 13 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Tag/Nacht-Funktion (Day/Night) (elektronische Umschaltung): Color: Farbmodus. BW: Schwarzweiß-Modus. Auto: Automatische Einstellung auf Farb- oder Schwarzweiß-Modus. Detektion durch das Videosignal (Werkseinstellung). Extern: nicht verwendet Bildeinstellung (Image Adj): Einfrieren: Standbild. V-Rev: Vertikale Drehung der Bildschirmansicht (EIN/AUS).
- Seite 14 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Sync: INT: Die Kamera wird intern synchronisiert. Diese Funktion ist fest eingestellt. Bewegungserkennung (Motion Detection) (EIN/AUS): Mit dieser Kamera können Sie Bewegungen in acht verschiedenen Überwachungsbereichen verfolgen. Der Hinweis „Motion Detection“ wird im Videobild eingeblendet, wenn eine Bewegung erkannt wurde.
- Seite 15 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Privat (Privacy) (EIN/AUS): Privatzonen, hier erfolgt keine Anzeige des Bildes. o Bereichsauswahl (Area Sel): Bis zu acht Privatzonen können bestimmt werden. o Modus-Bereich (Area Mode): Aktivierung oder Deaktivierung des gewählten Bereichs.
-
Seite 16: Besondere Ausstattungsmerkmale
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Besondere Ausstattungsmerkmale hochauflösende Platinenkamera hervorragende Bildqualität nur VCK-842NP und VCK-860DN/W: integriertes Objektiv nur VCK-860DN/W: mit Tag/Nacht-Funktion und mechanischem IR-Sperrfilter Technische Daten Kameramodell VCK-842NP VCK-850P/W VCK-860DN/W Kameratyp SANTEC Farbplatinenkamera SANTEC Farbplatinenkamera mit Tag/Nacht-... - Seite 17 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W _________________________________________________________________________________ - 17 -...
-
Seite 18: Safety Precautions
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Safety precautions Caution Description of symbols Danger: This symbol is intended to alert the user to the presence of un-insulated "dangerous voltage" within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to a person. -
Seite 19: Safety Instructions
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Safety instructions Before operating the appliance, please read this manual carefully and retain it for further reference. Before cleaning the appliance, it has to be switched off and unplugged from the power outlet. -
Seite 20: Items Included In The Delivery
Please respect local regulations on waste disposal. About this user manual This manual aims at assisting the user on how to operate camera VCK-842NP, VCK-850P/W and VCK-860DN/W. This manual is subject to rigid quality control. However, no guarantee can be given that mistakes are not present. -
Seite 21: Camera Overview
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Camera overview VCK-842NP All dimensions in mm. _________________________________________________________________________________ - 21 -... - Seite 22 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W VCK-850P/W Dimensions: Front view Side view All dimensions in mm. Connections: additional video output (via adapter), e.g. for monitor connection during the installation phase mini-joystick voltage – (black) voltage + lens mount...
- Seite 23 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Alle Angaben in mm. VCK-860DN/W Dimensions: Side view Front view All dimensions in mm. Connections: additional video output (via adapter), e.g. for monitor DC-controlled lens connection during the installation phase mini-joystick voltage –...
-
Seite 24: Camera Adjustments Via Osd Menu
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Camera adjustment via OSD menu Only valid for cameras VCK-850P/W and VCK-860DN/W All camera adjustments are done via an OSD menu. On the camera there is a mini-joystick. Press onto the joystick and a menu pops up in the video picture. You can now move the joystick left/right/up/down in order to get to the desired menu item. - Seite 25 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Lens Option: The lens control is pre-set to DC. By pressing the joystick, a menu pops up. You can then adjust the brightness (0–70). Press the joystick again to save your settings.
- Seite 26 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Day/Night (electronic switch): Colour: colour mode BW: black/white mode Auto: automatic switching to colour or black/white mode (default setting) External: not used Image Adj: Freeze V-Rev: vertically reversed display of the picture (ON/OFF) H-Rev: horizontally reversed display of the picture (ON/OFF) D-Zoom (ON, OFF): 1x to 10x digital zoom.
- Seite 27 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Sync: INT: Internal camera synchronisation. This mode is fix. Motion Detection: You can detect motions in eight different areas. The note „Motion Detection“ is displayed in the video picture if the event occurs.
- Seite 28 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Privacy: Privacy zones are not displayed on the screen. o Area Sel: Up to eight privacy zones can be selected. o Area Mode: Activation or deactivation of the selected area. o Mask Colour: Select the colour for the privacy zone.
-
Seite 29: Special Features
Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W Special features high-resolution board camera excellent picture quality only for VCK-842NP and VCK-860DN/W: integrated lens only for VCK-860DN/W: day/night function and mechanical IR cut filter Technical specifications Camera VCK-842NP VCK-850P/W VCK-860DN/W... - Seite 30 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W NOTIZEN / NOTES _________________________________________________________________________________ - 30 -...
- Seite 31 Bedienungsanleitung / User manual VCK-842NP / VCK-850P/W / VCK-860DN/W NOTIZEN / NOTES _________________________________________________________________________________ - 31 -...
