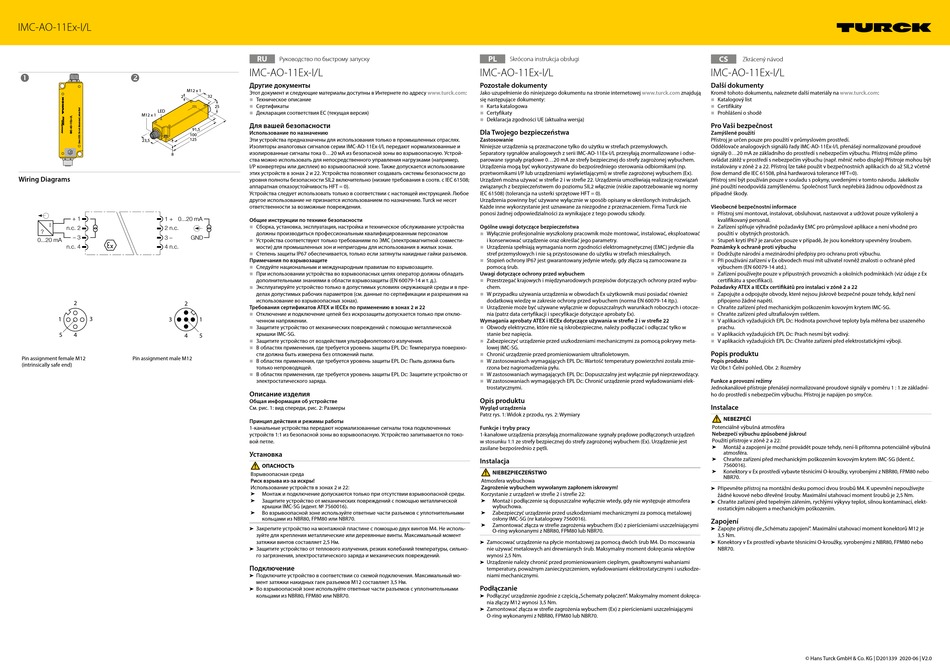

IMC-AO-11Ex-I/L
M12 x 1
2
LED
M12 x 1
91,5
100
125
23,5
8
Wiring Diagrams
+ 1
1 +
0...20 mA
I
n.c. 2
2 n.c.
?
– 3
3 –
GND
0...20 mA
n.c. 4
4 n.c.
2
2
3
1
3
5
4
4
Pin assignment female M12
Pin assignment male M12
(intrinsically safe end)
RU
Руководство по быстрому запуску
IMC-AO-11Ex-I/L
Другие документы
Этот документ и следующие материалы доступны в Интернете по адресу www.turck.com:
■
32
Техническое описание
■
Сертификаты
25
■
Декларация соответствия ЕС (текущая версия)
Для вашей безопасности
Использование по назначению
Эти устройства предназначены для использования только в промышленных отраслях.
Изоляторы аналоговых сигналов серии IMC-AO-11Ex-I/L передают нормализованные и
изолированные сигналы тока 0...20 мА из безопасной зоны во взрывоопасную. Устрой-
ства можно использовать для непосредственного управления нагрузками (например,
I/P конвертеры или дисплеи) во взрывоопасной зоне. Также допускается использование
этих устройств в зонах 2 и 22. Устройства позволяют создавать системы безопасности до
уровня полноты безопасности SIL2 включительно (низкие требования в соотв. с IEC 61508;
аппаратная отказоустойчивость HFT = 0).
Устройства следует использовать только в соответствии с настоящей инструкцией. Любое
другое использование не признается использованием по назначению. Turck не несет
ответственности за возможные повреждения.
Общие инструкции по технике безопасности
■
Сборка, установка, эксплуатация, настройка и техническое обслуживание устройства
должны производиться профессиональным квалифицированным персоналом
■
Устройства соответствуют только требованиям по ЭМС (электромагнитной совмести-
мости) для промышленных зон и непригодны для использования в жилых зонах.
■
Степень защиты IP67 обеспечивается, только если затянуты накидные гайки разъемов.
Примечания по взрывозащите
■
Следуйте национальным и международным правилам по взрывозащите.
■
При использовании устройства во взрывоопасных цепях оператор должны обладать
дополнительными знаниями в области взрывозащиты (EN 60079-14 и т. д.).
■
Эксплуатируйте устройство только в допустимых условиях окружающей среды и в пре-
делах допустимых рабочих параметров (см. данные по сертификации и разрешения на
использование во взрывоопасных зонах).
Требования сертификатов ATEX и IECEx по применению в зонах 2 и 22
■
Отключение и подключение цепей без искрозащиты допускается только при отклю-
1
ченном напряжении.
■
Защитите устройство от механических повреждений с помощью металлической
крышки IMC-SG.
5
■
Защитите устройство от воздействия ультрафиолетового излучения.
■
В областях применения, где требуется уровень защиты EPL Dc: Температура поверхно-
сти должна быть измерена без отложений пыли.
■
В областях применения, где требуется уровень защиты EPL Dc: Пыль должна быть
только непроводящей.
■
В областях применения, где требуется уровень защиты EPL Dc: Защитите устройство от
электростатического заряда.
Описание изделия
Общая информация об устройстве
См. рис. 1: вид спереди, рис. 2: Размеры
Принцип действия и режимы работы
1-канальные устройства передают нормализованные сигналы тока подключенных
устройств 1:1 из безопасной зоны во взрывоопасную. Устройство запитывается по токо-
вой петле.
Установка
ОПАСНОСТЬ
Взрывоопасная среда
Риск взрыва из-за искры!
Использование устройств в зонах 2 и 22:
Монтаж и подключение допускаются только при отсутствии взрывоопасной среды.
➤
Защитите устройство от механических повреждений с помощью металлической
➤
крышки IMC-SG (идент. № 7560016).
Во взрывоопасной зоне используйте ответные части разъемов с уплотнительными
➤
кольцами из NBR80, FPM80 или NBR70.
Закрепите устройство на монтажной пластине с помощью двух винтов M4. Не исполь-
➤
зуйте для крепления металлические или деревянные винты. Максимальный момент
затяжки винтов составляет 2,5 Нм.
Защитите устройство от теплового излучения, резких колебаний температуры, сильно-
➤
го загрязнения, электростатического заряда и механических повреждений.
Подключение
Подключите устройство в соответствии со схемой подключения. Максимальный мо-
➤
мент затяжки накидных гаек разъемов M12 составляет 3,5 Нм.
Во взрывоопасной зоне используйте ответные части разъемов с уплотнительными
➤
кольцами из NBR80, FPM80 или NBR70.
PL
Skrócona instrukcja obsługi
IMC-AO-11Ex-I/L
Pozostałe dokumenty
Jako uzupełnienie do niniejszego dokumentu na stronie internetowej
www.turck.com
się następujące dokumenty:
■
Karta katalogowa
■
Certyfikaty
■
Deklaracja zgodności UE (aktualna wersja)
Dla Twojego bezpieczeństwa
Zastosowanie
Niniejsze urządzenia są przeznaczone tylko do użytku w strefach przemysłowych.
Separatory sygnałów analogowych z serii IMC-AO-11Ex-I/L przesyłają znormalizowane i odse-
parowane sygnały prądowe 0...20 mA ze strefy bezpiecznej do strefy zagrożonej wybuchem.
Urządzenia mogą być wykorzystywane do bezpośredniego sterowania odbiornikami (np.
przetwornikami I/P lub urządzeniami wyświetlającymi) w strefie zagrożonej wybuchem (Ex).
Urządzeń można używać w strefie 2 i w strefie 22. Urządzenia umożliwiają realizację rozwiązań
związanych z bezpieczeństwem do poziomu SIL2 włącznie (niskie zapotrzebowanie wg normy
IEC 61508) (tolerancja na usterki sprzętowe HFT = 0).
Urządzenia powinny być używane wyłącznie w sposób opisany w określonych instrukcjach.
Każde inne wykorzystanie jest uznawane za niezgodne z przeznaczeniem. Firma Turck nie
ponosi żadnej odpowiedzialności za wynikające z tego powodu szkody.
Ogólne uwagi dotyczące bezpieczeństwa
■
Wyłącznie profesjonalnie wyszkolony pracownik może montować, instalować, eksploatować
i konserwować urządzenie oraz określać jego parametry.
■
Urządzenia spełniają wymagania norm zgodności elektromagnetycznej (EMC) jedynie dla
stref przemysłowych i nie są przystosowane do użytku w strefach mieszkalnych.
■
Stopień ochrony IP67 jest gwarantowany jedynie wtedy, gdy złącza są zamocowane za
pomocą śrub.
Uwagi dotyczące ochrony przed wybuchem
■
Przestrzegać krajowych i międzynarodowych przepisów dotyczących ochrony przed wybu-
chem.
■
W przypadku używania urządzenia w obwodach Ex użytkownik musi posiadać również
dodatkową wiedzę w zakresie ochrony przed wybuchem (norma EN 60079-14 itp.).
■
Urządzenie może być używane wyłącznie w dopuszczalnych warunkach roboczych i otocze-
nia (patrz data certyfikacji i specyfikacje dotyczące aprobaty Ex).
Wymagania aprobaty ATEX i IECEx dotyczące używania w strefie 2 i w strefie 22
■
Obwody elektryczne, które nie są iskrobezpieczne, należy podłączać i odłączać tylko w
stanie bez napięcia.
■
Zabezpieczyć urządzenie przed uszkodzeniami mechanicznymi za pomocą pokrywy meta-
lowej IMC-SG.
■
Chronić urządzenie przed promieniowaniem ultrafioletowym.
■
W zastosowaniach wymagających EPL Dc: Wartość temperatury powierzchni została zmie-
rzona bez nagromadzenia pyłu.
■
W zastosowaniach wymagających EPL Dc: Dopuszczalny jest wyłącznie pył nieprzewodzący.
■
W zastosowaniach wymagających EPL Dc: Chronić urządzenie przed wyładowaniami elek-
trostatycznymi.
Opis produktu
Wygląd urządzenia
Patrz rys. 1: Widok z przodu, rys. 2: Wymiary
Funkcje i tryby pracy
1-kanałowe urządzenia przesyłają znormalizowane sygnały prądowe podłączonych urządzeń
w stosunku 1:1 ze strefy bezpiecznej do strefy zagrożonej wybuchem (Ex). Urządzenie jest
zasilane bezpośrednio z pętli.
Instalacja
NIEBEZPIECZEŃSTWO
Atmosfera wybuchowa
Zagrożenie wybuchem wywołanym zapłonem iskrowym!
Korzystanie z urządzeń w strefie 2 i strefie 22:
Montaż i podłączenie są dopuszczalne wyłącznie wtedy, gdy nie występuje atmosfera
➤
wybuchowa.
Zabezpieczyć urządzenie przed uszkodzeniami mechanicznymi za pomocą metalowej
➤
osłony IMC-SG (nr katalogowy 7560016).
Zamontować złącza w strefie zagrożenia wybuchem (Ex) z pierścieniami uszczelniającymi
➤
O-ring wykonanymi z NBR80, FPM80 lub NBR70.
Zamocować urządzenie na płycie montażowej za pomocą dwóch śrub M4. Do mocowania
➤
nie używać metalowych ani drewnianych śrub. Maksymalny moment dokręcania wkrętów
wynosi 2,5 Nm.
Urządzenie należy chronić przed promieniowaniem cieplnym, gwałtownymi wahaniami
➤
temperatury, poważnym zanieczyszczeniem, wyładowaniami elektrostatycznymi i uszkodze-
niami mechanicznymi.
Podłączanie
Podłączyć urządzenie zgodnie z częścią „Schematy połączeń". Maksymalny moment dokręca-
➤
nia złączy M12 wynosi 3,5 Nm.
Zamontować złącza w strefie zagrożenia wybuchem (Ex) z pierścieniami uszczelniającymi
➤
O-ring wykonanymi z NBR80, FPM80 lub NBR70.
CS
Zkrácený návod
IMC-AO-11Ex-I/L
Další dokumenty
znajdują
Kromě tohoto dokumentu, naleznete další materiály na www.turck.com:
■
Katalogový list
■
Certifikáty
■
Prohlášení o shodě
Pro Vaši bezpečnost
Zamýšlené použití
Přístroj je určen pouze pro použití v průmyslovém prostředí.
Oddělovače analogových signálů řady IMC-AO-11Ex-I/L přenášejí normalizované proudové
signály 0...20 mA ze základního do prostředí s nebezpečím výbuchu. Přístroj může přímo
ovládat zátěž v prostředí s nebezpečím výbuchu (např. měnič nebo displej) Přístroje mohou být
instalovány v zóně 2 a 22. Přístroj lze také použít v bezpečnostních aplikacích do až SIL2 včetně
(low demand dle IEC 61508, plná hardwarová tolerance HFT=0).
Přístroj smí být používán pouze v souladu s pokyny, uvedenými v tomto návodu. Jakékoliv
jiné použití neodpovídá zamýšlenému. Společnost Turck nepřebírá žádnou odpovědnost za
případné škody.
Všeobecné bezpečnostní informace
■
Přístroj smí montovat, instalovat, obsluhovat, nastavovat a udržovat pouze vyškolený a
kvalifikovaný personál.
■
Zařízení splňuje výhradně požadavky EMC pro průmyslové aplikace a není vhodné pro
použití v obytných prostorách.
■
Stupeň krytí IP67 je zaručen pouze v případě, že jsou konektory upevněny šroubem.
Poznámky k ochraně proti výbuchu
■
Dodržujte národní a mezinárodní předpisy pro ochranu proti výbuchu.
■
Při používání zařízení v Ex obvodech musí mít uživatel rovněž znalosti o ochraně před
výbuchem (EN 60079-14 atd.).
■
Zařízení používejte pouze v přípustných provozních a okolních podmínkách (viz údaje z Ex
certifikátu a specifikaci).
Požadavky ATEX a IECEx certifikátů pro instalaci v zóně 2 a 22
■
Zapojujte a odpojujte obvody, které nejsou jiskrově bezpečné pouze tehdy, když není
připojeno žádné napětí.
■
Chraňte zařízení před mechanickým poškozením kovovým krytem IMC-SG.
■
Chraňte zařízení před ultrafialovým světlem.
■
V aplikacích vyžadujících EPL Dc: Hodnota povrchové teploty byla měřena bez usazeného
prachu.
■
V aplikacích vyžadujících EPL Dc: Prach nesmí být vodivý.
■
V aplikacích vyžadujících EPL Dc: Chraňte zařízení před elektrostatickými výboji.
Popis produktu
Popis produktu
Viz Obr.1 Čelní pohled, Obr. 2: Rozměry
Funkce a provozní režimy
Jednokanálové přístroje přenášejí normalizované proudové signály v poměru 1 : 1 ze základní-
ho do prostředí s nebezpečím výbuchu. Přístroj je napájen po smyčce.
Instalace
NEBEZPEČÍ
Potenciálně výbušná atmosféra
Nebezpečí výbuchu způsobené jiskrou!
Použití přístroje v zóně 2 a 22:
Montáž a zapojení je možné provádět pouze tehdy, není-li přítomna potenciálně výbušná
➤
atmosféra.
Chraňte zařízení před mechanickým poškozením kovovým krytem IMC-SG (Ident.č.
➤
7560016).
Konektory v Ex prostředí vybavte těsnicími O-kroužky, vyrobenými z NBR80, FPM80 nebo
➤
NBR70.
Připevněte přístroj na montážní desku pomocí dvou šroubů M4. K upevnění nepoužívejte
➤
žádné kovové nebo dřevěné šrouby. Maximální utahovací moment šroubů je 2,5 Nm.
Chraňte zařízení před tepelným zářením, rychlými výkyvy teplot, silnou kontaminací, elekt-
➤
rostatickým nábojem a mechanickým poškozením.
Zapojení
Zapojte přístroj dle „Schématu zapojení". Maximální utahovací moment konektorů M12 je
➤
3,5 Nm.
Konektory v Ex prostředí vybavte těsnicími O-kroužky, vyrobenými z NBR80, FPM80 nebo
➤
NBR70.
© Hans Turck GmbH & Co. KG | D201339 2020-06 | V2.0
