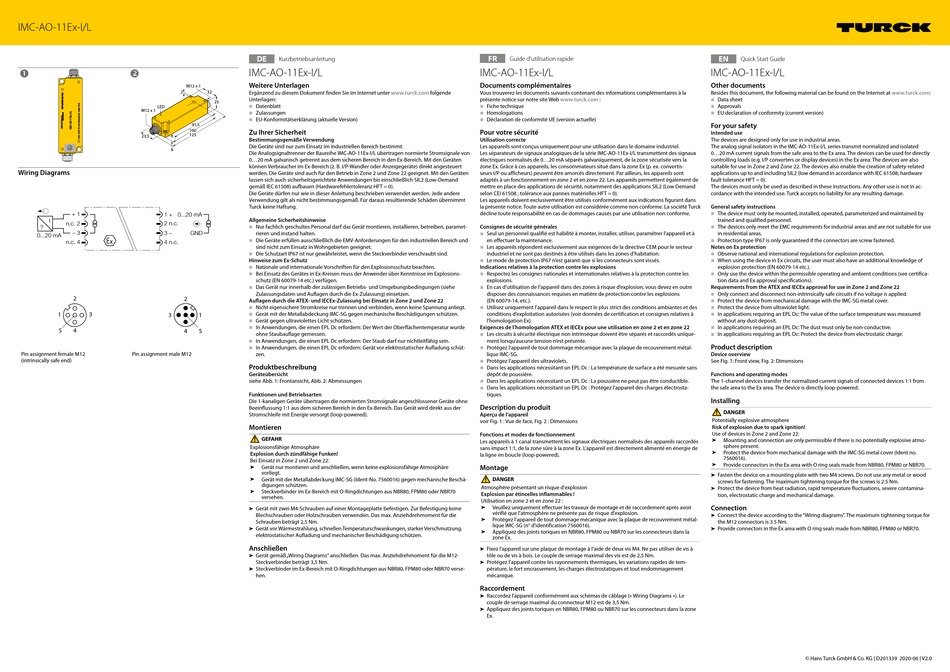

turck IMC-AO-11Ex-I/L Kurz- Betriebsanleitung

IMC-AO-11Ex-I/L
 
M12 x 1
2
LED
M12 x 1
91,5
100
125
23,5
8
Wiring Diagrams
+ 1 1 + 0...20 mA
I
n.c. 2 2 n.c.
?
– 3 3 – GND
0...20 mA
n.c. 4 4 n.c.
2 2
1 3 3
5 4
4
Pin assignment female M12 Pin assignment male M12
(intrinsically safe end)
DE
Kurzbetriebsanleitung
IMC-AO-11Ex-I/L
Weitere Unterlagen
32 Ergänzend zu diesem Dokument finden Sie im Internet unter
Unterlagen:
25 ■
Datenblatt
■
Zulassungen
■
EU-Konformitätserklärung (aktuelle Version)
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Die Geräte sind nur zum Einsatz im industriellen Bereich bestimmt.
Die Analogsignaltrenner der Baureihe IMC-AO-11Ex-I/L übertragen normierte Stromsignale von
0...20 mA galvanisch getrennt aus dem sicheren Bereich in den Ex-Bereich. Mit den Geräten
können Verbraucher im Ex-Bereich (z. B. I/P-Wandler oder Anzeigegeräte) direkt angesteuert
werden. Die Geräte sind auch für den Betrieb in Zone 2 und Zone 22 geeignet. Mit den Geräten
lassen sich auch sicherheitsgerichtete Anwendungen bis einschließlich SIL2 (Low-Demand
gemäß IEC 61508) aufbauen (Hardwarefehlertoleranz HFT = 0).
Die Geräte dürfen nur wie in dieser Anleitung beschrieben verwendet werden. Jede andere
Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden übernimmt
Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren, betreiben, paramet-
rieren und instand halten.
■
Die Geräte erfüllen ausschließlich die EMV-Anforderungen für den industriellen Bereich und
sind nicht zum Einsatz in Wohngebieten geeignet.
■
Die Schutzart IP67 ist nur gewährleistet, wenn die Steckverbinder verschraubt sind.
Hinweise zum Ex-Schutz
■
Nationale und internationale Vorschriften für den Explosionsschutz beachten.
■
Bei Einsatz des Gerätes in Ex-Kreisen muss der Anwender über Kenntnisse im Explosions-
schutz (EN 60079-14 etc.) verfügen.
■
Das Gerät nur innerhalb der zulässigen Betriebs- und Umgebungsbedingungen (siehe
Zulassungsdaten und Auflagen durch die Ex-Zulassung) einsetzen.
Auflagen durch die ATEX- und IECEx-Zulassung bei Einsatz in Zone 2 und Zone 22
■
Nicht eigensichere Stromkreise nur trennen und verbinden, wenn keine Spannung anliegt.
■
1 Gerät mit der Metallabdeckung IMC-SG gegen mechanische Beschädigungen schützen.
■
Gerät gegen ultraviolettes Licht schützen.
■
In Anwendungen, die einen EPL Dc erfordern: Der Wert der Oberflächentemperatur wurde
5
ohne Staubauflage gemessen.
■
In Anwendungen, die einen EPL Dc erfordern: Der Staub darf nur nichtleitfähig sein.
■
In Anwendungen, die einen EPL Dc erfordern: Gerät vor elektrostatischer Aufladung schüt-
zen.
Produktbeschreibung
Geräteübersicht
siehe Abb. 1: Frontansicht, Abb. 2: Abmessungen
Funktionen und Betriebsarten
Die 1-kanaligen Geräte übertragen die normierten Stromsignale angeschlossener Geräte ohne
Beeinflussung 1:1 aus dem sicheren Bereich in den Ex-Bereich. Das Gerät wird direkt aus der
Stromschleife mit Energie versorgt (loop-powered).
Montieren
GEFAHR
Explosionsfähige Atmosphäre
Explosion durch zündfähige Funken!
Bei Einsatz in Zone 2 und Zone 22:
Gerät nur montieren und anschließen, wenn keine explosionsfähige Atmosphäre
➤
vorliegt.
Gerät mit der Metallabdeckung IMC-SG (Ident-No. 7560016) gegen mechanische Beschä-
➤
digungen schützen.
Steckverbinder im Ex-Bereich mit O-Ringdichtungen aus NBR80, FPM80 oder NBR70
➤
versehen.
Gerät mit zwei M4-Schrauben auf einer Montageplatte befestigen. Zur Befestigung keine
➤
Blechschrauben oder Holzschrauben verwenden. Das max. Anziehdrehmoment für die
Schrauben beträgt 2,5 Nm.
Gerät vor Wärmestrahlung, schnellen Temperaturschwankungen, starker Verschmutzung,
➤
elektrostatischer Aufladung und mechanischer Beschädigung schützen.
Anschließen
Gerät gemäß „Wiring Diagrams" anschließen. Das max. Anziehdrehmoment für die M12-
➤
Steckverbinder beträgt 3,5 Nm.
Steckverbinder im Ex-Bereich mit O-Ringdichtungen aus NBR80, FPM80 oder NBR70 verse-
➤
hen.
FR
Guide d'utilisation rapide
IMC-AO-11Ex-I/L
Documents complémentaires
www.turck.com folgende Vous trouverez les documents suivants contenant des informations complémentaires à la
présente notice sur notre site Web www.turck.com :
■
Fiche technique
■
Homologations
■
Déclaration de conformité UE (version actuelle)
Pour votre sécurité
Utilisation correcte
Les appareils sont conçus uniquement pour une utilisation dans le domaine industriel.
Les séparateurs de signaux analogiques de la série IMC-AO-11Ex-I/L transmettent des signaux
électriques normalisés de 0...20 mA séparés galvaniquement, de la zone sécurisée vers la
zone Ex. Grâce à ces appareils, les consommateurs situé dans la zone Ex (p. ex. convertis-
seurs I/P ou afficheurs) peuvent être amorcés directement. Par ailleurs, les appareils sont
adaptés à un fonctionnement en zone 2 et en zone 22. Les appareils permettent également de
mettre en place des applications de sécurité, notamment des applications SIL2 (Low Demand
selon CEI 61508 ; tolérance aux pannes matérielles HFT = 0).
Les appareils doivent exclusivement être utilisés conformément aux indications figurant dans
la présente notice. Toute autre utilisation est considérée comme non conforme. La société Turck
décline toute responsabilité en cas de dommages causés par une utilisation non conforme.
Consignes de sécurité générales
■
Seul un personnel qualifié est habilité à monter, installer, utiliser, paramétrer l'appareil et à
en effectuer la maintenance.
■
Les appareils répondent exclusivement aux exigences de la directive CEM pour le secteur
industriel et ne sont pas destinés à être utilisés dans les zones d'habitation.
■
Le mode de protection IP67 n'est garanti que si les connecteurs sont vissés.
Indications relatives à la protection contre les explosions
■
Respectez les consignes nationales et internationales relatives à la protection contre les
explosions.
■
En cas d'utilisation de l'appareil dans des zones à risque d'explosion, vous devez en outre
disposer des connaissances requises en matière de protection contre les explosions
(EN 60079-14, etc.).
■
Utilisez uniquement l'appareil dans le respect le plus strict des conditions ambiantes et des
conditions d'exploitation autorisées (voir données de certification et consignes relatives à
l'homologation Ex).
Exigences de l'homologation ATEX et IECEx pour une utilisation en zone 2 et en zone 22
■
Les circuits à sécurité électrique non intrinsèque doivent être séparés et raccordés unique-
ment lorsqu'aucune tension n'est présente.
■
Protégez l'appareil de tout dommage mécanique avec la plaque de recouvrement métal-
lique IMC-SG.
■
Protégez l'appareil des ultraviolets.
■
Dans les applications nécessitant un EPL Dc : La température de surface a été mesurée sans
dépôt de poussière.
■
Dans les applications nécessitant un EPL Dc : La poussière ne peut pas être conductible.
■
Dans les applications nécessitant un EPL Dc : Protégez l'appareil des charges électrosta-
tiques.
Description du produit
Aperçu de l'appareil
voir Fig. 1 : Vue de face, Fig. 2 : Dimensions
Fonctions et modes de fonctionnement
Les appareils à 1 canal transmettent les signaux électriques normalisés des appareils raccordés
sans impact 1:1, de la zone sûre à la zone Ex. L'appareil est directement alimenté en énergie de
la ligne en boucle (loop-powered).
Montage
DANGER
Atmosphère présentant un risque d'explosion
Explosion par étincelles inflammables !
Utilisation en zone 2 et en zone 22 :
Veuillez uniquement effectuer les travaux de montage et de raccordement après avoir
➤
vérifié que l'atmosphère ne présente pas de risque d'explosion.
Protégez l'appareil de tout dommage mécanique avec la plaque de recouvrement métal-
➤
lique IMC-SG (n° d'identification 7560016).
Appliquez des joints toriques en NBR80, FPM80 ou NBR70 sur les connecteurs dans la
➤
zone Ex.
Fixez l'appareil sur une plaque de montage à l'aide de deux vis M4. Ne pas utiliser de vis à
➤
tôle ou de vis à bois. Le couple de serrage maximal des vis est de 2,5 Nm.
Protégez l'appareil contre les rayonnements thermiques, les variations rapides de tem-
➤
pérature, le fort encrassement, les charges électrostatiques et tout endommagement
mécanique.
Raccordement
Raccordez l'appareil conformément aux schémas de câblage (« Wiring Diagrams »). Le
➤
couple de serrage maximal du connecteur M12 est de 3,5 Nm.
Appliquez des joints toriques en NBR80, FPM80 ou NBR70 sur les connecteurs dans la zone
➤
Ex.
EN
Quick Start Guide
IMC-AO-11Ex-I/L
Other documents
Besides this document, the following material can be found on the Internet at www.turck.com:
■
Data sheet
■
Approvals
■
EU declaration of conformity (current version)
For your safety
Intended use
The devices are designed only for use in industrial areas.
The analog signal isolators in the IMC-AO-11Ex-I/L series transmit normalized and isolated
0...20 mA current signals from the safe area to the Ex area. The devices can be used for directly
controlling loads (e.g. I/P converters or display devices) in the Ex area. The devices are also
suitable for use in Zone 2 and Zone 22. The devices also enable the creation of safety-related
applications up to and including SIL2 (low demand in accordance with IEC 61508; hardware
fault tolerance HFT = 0).
The devices must only be used as described in these instructions. Any other use is not in ac-
cordance with the intended use. Turck accepts no liability for any resulting damage.
General safety instructions
■
The device must only be mounted, installed, operated, parameterized and maintained by
trained and qualified personnel.
■
The devices only meet the EMC requirements for industrial areas and are not suitable for use
in residential areas.
■
Protection type IP67 is only guaranteed if the connectors are screw fastened.
Notes on Ex protection
■
Observe national and international regulations for explosion protection.
■
When using the device in Ex circuits, the user must also have an additional knowledge of
explosion protection (EN 60079-14 etc.).
■
Only use the device within the permissible operating and ambient conditions (see certifica-
tion data and Ex approval specifications).
Requirements from the ATEX and IECEx approval for use in Zone 2 and Zone 22
■
Only connect and disconnect non-intrinsically safe circuits if no voltage is applied.
■
Protect the device from mechanical damage with the IMC-SG metal cover.
■
Protect the device from ultraviolet light.
■
In applications requiring an EPL Dc: The value of the surface temperature was measured
without any dust deposit.
■
In applications requiring an EPL Dc: The dust must only be non-conductive.
■
In applications requiring an EPL Dc: Protect the device from electrostatic charge.
Product description
Device overview
See Fig. 1: Front view, Fig. 2: Dimensions
Functions and operating modes
The 1-channel devices transfer the normalized current signals of connected devices 1:1 from
the safe area to the Ex area. The device is directly loop-powered.
Installing
DANGER
Potentially explosive atmosphere
Risk of explosion due to spark ignition!
Use of devices in Zone 2 and Zone 22:
Mounting and connection are only permissible if there is no potentially explosive atmo-
➤
sphere present.
Protect the device from mechanical damage with the IMC-SG metal cover (Ident no.
➤
7560016).
Provide connectors in the Ex area with O ring seals made from NBR80, FPM80 or NBR70.
➤
Fasten the device on a mounting plate with two M4 screws. Do not use any metal or wood
➤
screws for fastening. The maximum tightening torque for the screws is 2.5 Nm.
Protect the device from heat radiation, rapid temperature fluctuations, severe contamina-
➤
tion, electrostatic charge and mechanical damage.
Connection
Connect the device according to the "Wiring diagrams". The maximum tightening torque for
➤
the M12 connectors is 3.5 Nm.
Provide connectors in the Ex area with O ring seals made from NBR80, FPM80 or NBR70.
➤
© Hans Turck GmbH & Co. KG | D201339 2020-06 | V2.0
