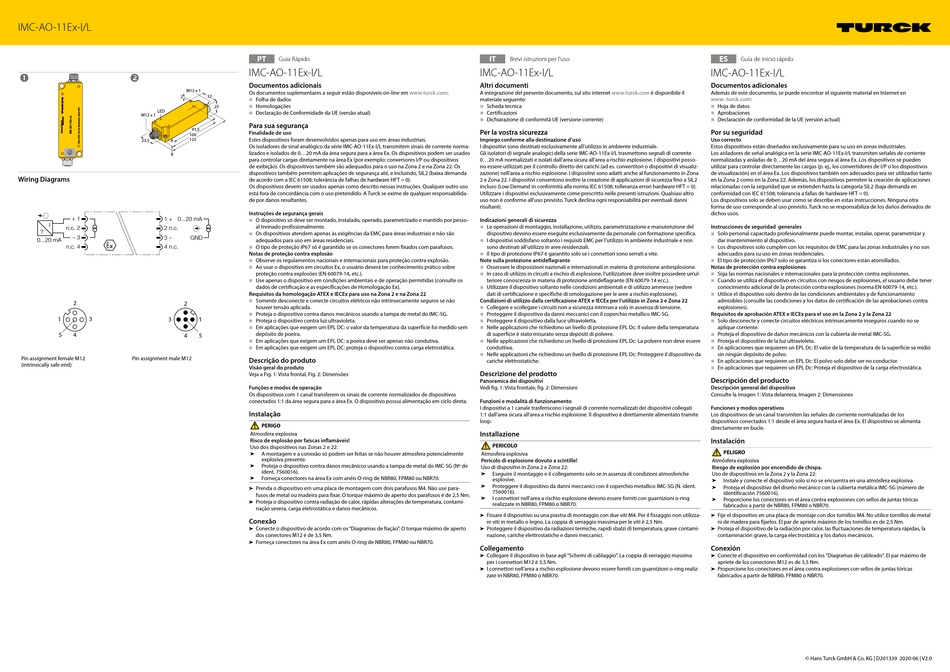

IMC-AO-11Ex-I/L
M12 x 1
2
LED
M12 x 1
91,5
100
125
23,5
8
Wiring Diagrams
+ 1
1 +
0...20 mA
I
n.c. 2
2 n.c.
?
– 3
3 –
GND
0...20 mA
n.c. 4
4 n.c.
2
2
3
1
3
5
4
4
Pin assignment female M12
Pin assignment male M12
(intrinsically safe end)
PT
Guia Rápido
IMC-AO-11Ex-I/L
Documentos adicionais
Os documentos suplementares a seguir estão disponíveis on-line em www.turck.com:
■
32
Folha de dados
■
Homologações
25
■
Declaração de Conformidade da UE (versão atual)
Para sua segurança
Finalidade de uso
Estes dispositivos foram desenvolvidos apenas para uso em áreas industriais.
Os isoladores de sinal analógico da série IMC-AO-11Ex-I/L transmitem sinais de corrente norma-
lizados e isolados de 0...20 mA da área segura para a área Ex. Os dispositivos podem ser usados
para controlar cargas diretamente na área Ex (por exemplo: conversores I/P ou dispositivos
de exibição). Os dispositivos também são adequados para o uso na Zona 2 e na Zona 22. Os
dispositivos também permitem aplicações de segurança até, e incluindo, SIL2 (baixa demanda
de acordo com a IEC 61508; tolerância de falhas de hardware HFT = 0).
Os dispositivos devem ser usados apenas como descrito nessas instruções. Qualquer outro uso
está fora de concordância com o uso pretendido. A Turck se exime de qualquer responsabilida-
de por danos resultantes.
Instruções de segurança gerais
■
O dispositivo só deve ser montado, instalado, operado, parametrizado e mantido por pesso-
al treinado profissionalmente.
■
Os dispositivos atendem apenas às exigências da EMC para áreas industriais e não são
adequados para uso em áreas residenciais.
■
O tipo de proteção IP67 só é garantido se os conectores forem fixados com parafusos.
Notas de proteção contra explosão
■
Observe os regulamentos nacionais e internacionais para proteção contra explosão.
■
Ao usar o dispositivo em circuitos Ex, o usuário deverá ter conhecimento prático sobre
proteção contra explosões (EN 60079-14, etc.).
■
Use apenas o dispositivo em condições ambientais e de operação permitidas (consulte os
dados de certificação e as especificações de Homologação Ex).
Requisitos da homologação ATEX e IECEx para uso na Zona 2 e na Zona 22
■
Somente desconecte e conecte circuitos elétricos não intrinsecamente seguros se não
houver tensão aplicada.
■
Proteja o dispositivo contra danos mecânicos usando a tampa de metal do IMC-SG.
■
1
Proteja o dispositivo contra luz ultravioleta.
■
Em aplicações que exigem um EPL DC: o valor da temperatura da superfície foi medido sem
depósito de poeira.
5
■
Em aplicações que exigem um EPL DC: a poeira deve ser apenas não condutiva.
■
Em aplicações que exigem um EPL DC: proteja o dispositivo contra carga eletrostática.
Descrição do produto
Visão geral do produto
Veja a Fig. 1: Vista frontal, Fig. 2: Dimensões
Funções e modos de operação
Os dispositivos com 1 canal transferem os sinais de corrente normalizados de dispositivos
conectados 1:1 da área segura para a área Ex. O dispositivo possui alimentação em ciclo direta.
Instalação
PERIGO
Atmosfera explosiva
Risco de explosão por faíscas inflamáveis!
Uso dos dispositivos nas Zonas 2 e 22:
A montagem e a conexão só podem ser feitas se não houver atmosfera potencialmente
➤
explosiva presente.
Proteja o dispositivo contra danos mecânicos usando a tampa de metal do IMC-SG (Nº de
➤
ident. 7560016).
Forneça conectores na área Ex com anéis O-ring de NBR80, FPM80 ou NBR70.
➤
Prenda o dispositivo em uma placa de montagem com dois parafusos M4. Não use para-
➤
fusos de metal ou madeira para fixar. O torque máximo de aperto dos parafusos é de 2,5 Nm.
Proteja o dispositivo contra radiação de calor, rápidas alterações de temperatura, contami-
➤
nação severa, carga eletrostática e danos mecânicos.
Conexão
Conecte o dispositivo de acordo com os "Diagramas de fiação". O torque máximo de aperto
➤
dos conectores M12 é de 3,5 Nm.
Forneça conectores na área Ex com anéis O-ring de NBR80, FPM80 ou NBR70.
➤
IT
Brevi istruzioni per l'uso
IMC-AO-11Ex-I/L
Altri documenti
A integrazione del presente documento, sul sito internet
www.turck.com
è disponibile il
materiale seguente:
■
Scheda tecnica
■
Certificazioni
■
Dichiarazione di conformità UE (versione corrente)
Per la vostra sicurezza
Impiego conforme alla destinazione d'uso
I dispositivi sono destinati esclusivamente all'utilizzo in ambiente industriale.
Gli isolatori di segnale analogici della serie IMC-AO-11Ex-I/L trasmettono segnali di corrente
0...20 mA normalizzati e isolati dall'area sicura all'area a rischio esplosione. I dispositivi posso-
no essere utilizzati per il controllo diretto dei carichi (ad es. convertitori o dispositivi di visualiz-
zazione) nell'area a rischio esplosione. I dispositivi sono adatti anche al funzionamento in Zona
2 e Zona 22. I dispositivi consentono inoltre la creazione di applicazioni di sicurezza fino a SIL2
incluso (Low Demand in conformità alla norma IEC 61508; tolleranza errori hardware HFT = 0).
Utilizzare i dispositivi esclusivamente come prescritto nelle presenti istruzioni. Qualsiasi altro
uso non è conforme all'uso previsto. Turck declina ogni responsabilità per eventuali danni
risultanti.
Indicazioni generali di sicurezza
■
Le operazioni di montaggio, installazione, utilizzo, parametrizzazione e manutenzione del
dispositivo devono essere eseguite esclusivamente da personale con formazione specifica.
■
I dispositivi soddisfano soltanto i requisiti EMC per l'utilizzo in ambiente industriale e non
sono destinati all'utilizzo in aree residenziali.
■
Il tipo di protezione IP67 è garantito solo se i connettori sono serrati a vite.
Note sulla protezione antideflagrante
■
Osservare le disposizioni nazionali e internazionali in materia di protezione antiesplosione.
■
In caso di utilizzo in circuiti a rischio di esplosione, l'utilizzatore deve inoltre possedere un'ul-
teriore conoscenza in materia di protezione antideflagrante (EN 60079-14 ecc.).
■
Utilizzare il dispositivo soltanto nelle condizioni ambientali e di utilizzo ammesse (vedere
dati di certificazione e specifiche di omologazione per le aree a rischio esplosione).
Condizioni di utilizzo dalla certificazione ATEX e IECEx per l'utilizzo in Zona 2 e Zona 22
■
Collegare e scollegare i circuiti non a sicurezza intrinseca solo in assenza di tensione.
■
Proteggere il dispositivo da danni meccanici con il coperchio metallico IMC-SG.
■
Proteggere il dispositivo dalla luce ultravioletta.
■
Nelle applicazioni che richiedono un livello di protezione EPL Dc: Il valore della temperatura
di superficie è stato misurato senza depositi di polvere.
■
Nelle applicazioni che richiedono un livello di protezione EPL Dc: La polvere non deve essere
conduttiva.
■
Nelle applicazioni che richiedono un livello di protezione EPL Dc: Proteggere il dispositivo da
cariche elettrostatiche.
Descrizione del prodotto
Panoramica dei dispositivi
Vedi fig. 1: Vista frontale, fig. 2: Dimensioni
Funzioni e modalità di funzionamento
I dispositivi a 1 canale trasferiscono i segnali di corrente normalizzati dei dispositivi collegati
1:1 dall'area sicura all'area a rischio esplosione. Il dispositivo è direttamente alimentato tramite
loop.
Installazione
PERICOLO
Atmosfera esplosiva
Pericolo di esplosione dovuto a scintille!
Uso di dispositivi in Zona 2 e Zona 22:
Eseguire il montaggio e il collegamento solo se in assenza di condizioni atmosferiche
➤
esplosive.
Proteggere il dispositivo da danni meccanici con il coperchio metallico IMC-SG (N. ident.
➤
7560016).
I connettori nell'area a rischio esplosione devono essere forniti con guarnizioni o-ring
➤
realizzate in NBR80, FPM80 o NBR70.
Fissare il dispositivo su una piastra di montaggio con due viti M4. Per il fissaggio non utilizza-
➤
re viti in metallo o legno. La coppia di serraggio massima per le viti è 2,5 Nm.
Proteggere il dispositivo da radiazioni termiche, rapidi sbalzi di temperatura, grave contami-
➤
nazione, cariche elettrostatiche e danni meccanici.
Collegamento
Collegare il dispositivo in base agli "Schemi di cablaggio". La coppia di serraggio massima
➤
per i connettori M12 è 3,5 Nm.
I connettori nell'area a rischio esplosione devono essere forniti con guarnizioni o-ring realiz-
➤
zate in NBR80, FPM80 o NBR70.
ES
Guía de inicio rápido
IMC-AO-11Ex-I/L
Documentos adicionales
Además de este documento, se puede encontrar el siguiente material en Internet en
www.
turck.com:
■
Hoja de datos
■
Aprobaciones
■
Declaración de conformidad de la UE (versión actual)
Por su seguridad
Uso correcto
Estos dispositivos están diseñados exclusivamente para su uso en zonas industriales.
Los aisladores de señal analógica en la serie IMC-AO-11Ex-I/L transmiten señales de corriente
normalizadas y aisladas de 0...20 mA del área segura al área Ex. Los dispositivos se pueden
utilizar para controlar directamente las cargas (p. ej., los convertidores de I/P o los dispositivos
de visualización) en el área Ex. Los dispositivos también son adecuados para ser utilizados tanto
en la Zona 2 como en la Zona 22. Además, los dispositivos permiten la creación de aplicaciones
relacionadas con la seguridad que se extienden hasta la categoría SIL2 (baja demanda en
conformidad con IEC 61508; tolerancia a fallas de hardware HFT = 0).
Los dispositivos solo se deben usar como se describe en estas instrucciones. Ninguna otra
forma de uso corresponde al uso previsto. Turck no se responsabiliza de los daños derivados de
dichos usos.
Instrucciones de seguridad generales
■
Solo personal capacitado profesionalmente puede montar, instalar, operar, parametrizar y
dar mantenimiento al dispositivo.
■
Los dispositivos solo cumplen con los requisitos de EMC para las zonas industriales y no son
adecuados para su uso en zonas residenciales.
■
El tipo de protección IP67 solo se garantiza si los conectores están atornillados.
Notas de protección contra explosiones
■
Siga las normas nacionales e internacionales para la protección contra explosiones.
■
Cuando se utiliza el dispositivo en circuitos con riesgos de explosiones, el usuario debe tener
conocimiento adicional de la protección contra explosiones (norma EN 60079-14, etc.).
■
Utilice el dispositivo solo dentro de las condiciones ambientales y de funcionamiento
admisibles (consulte las condiciones y los datos de certificación de las aprobaciones contra
explosiones).
Requisitos de aprobación ATEX e IECEx para el uso en la Zona 2 y la Zona 22
■
Solo desconecte y conecte circuitos eléctricos intrínsecamente inseguros cuando no se
aplique corriente.
■
Proteja el dispositivo de daños mecánicos con la cubierta de metal IMC-SG.
■
Proteja el dispositivo de la luz ultravioleta.
■
En aplicaciones que requieren un EPL Dc: El valor de la temperatura de la superficie se midió
sin ningún depósito de polvo.
■
En aplicaciones que requieren un EPL Dc: El polvo solo debe ser no conductor.
■
En aplicaciones que requieren un EPL Dc: Proteja el dispositivo de la carga electrostática.
Descripción del producto
Descripción general del dispositivo
Consulte la Imagen 1: Vista delantera, Imagen 2: Dimensiones
Funciones y modos operativos
Los dispositivos de un canal transmiten las señales de corriente normalizadas de los
dispositivos conectados 1:1 desde el área segura hasta el área Ex. El dispositivo se alimenta
directamente en bucle.
Instalación
PELIGRO
Atmósfera explosiva
Riesgo de explosión por encendido de chispa.
Uso de dispositivos en la Zona 2 y la Zona 22:
Instale y conecte el dispositivo solo si no se encuentra en una atmósfera explosiva.
➤
Proteja el dispositivo del diseño mecánico con la cubierta metálica IMC-SG (número de
➤
identificación 7560016).
Proporcione los conectores en el área contra explosiones con sellos de juntas tóricas
➤
fabricados a partir de NBR80, FPM80 o NBR70.
Fije el dispositivo en una placa de montaje con dos tornillos M4. No utilice tornillos de metal
➤
ni de madera para fijarlos. El par de apriete máximo de los tornillos es de 2,5 Nm.
Proteja el dispositivo de la radiación por calor, las fluctuaciones de temperatura rápidas, la
➤
contaminación grave, la carga electrostática y los daños mecánicos.
Conexión
Conecte el dispositivo en conformidad con los "Diagramas de cableado". El par máximo de
➤
apriete de los conectores M12 es de 3,5 Nm.
Proporcione los conectores en el área contra explosiones con sellos de juntas tóricas
➤
fabricados a partir de NBR80, FPM80 o NBR70.
© Hans Turck GmbH & Co. KG | D201339 2020-06 | V2.0
