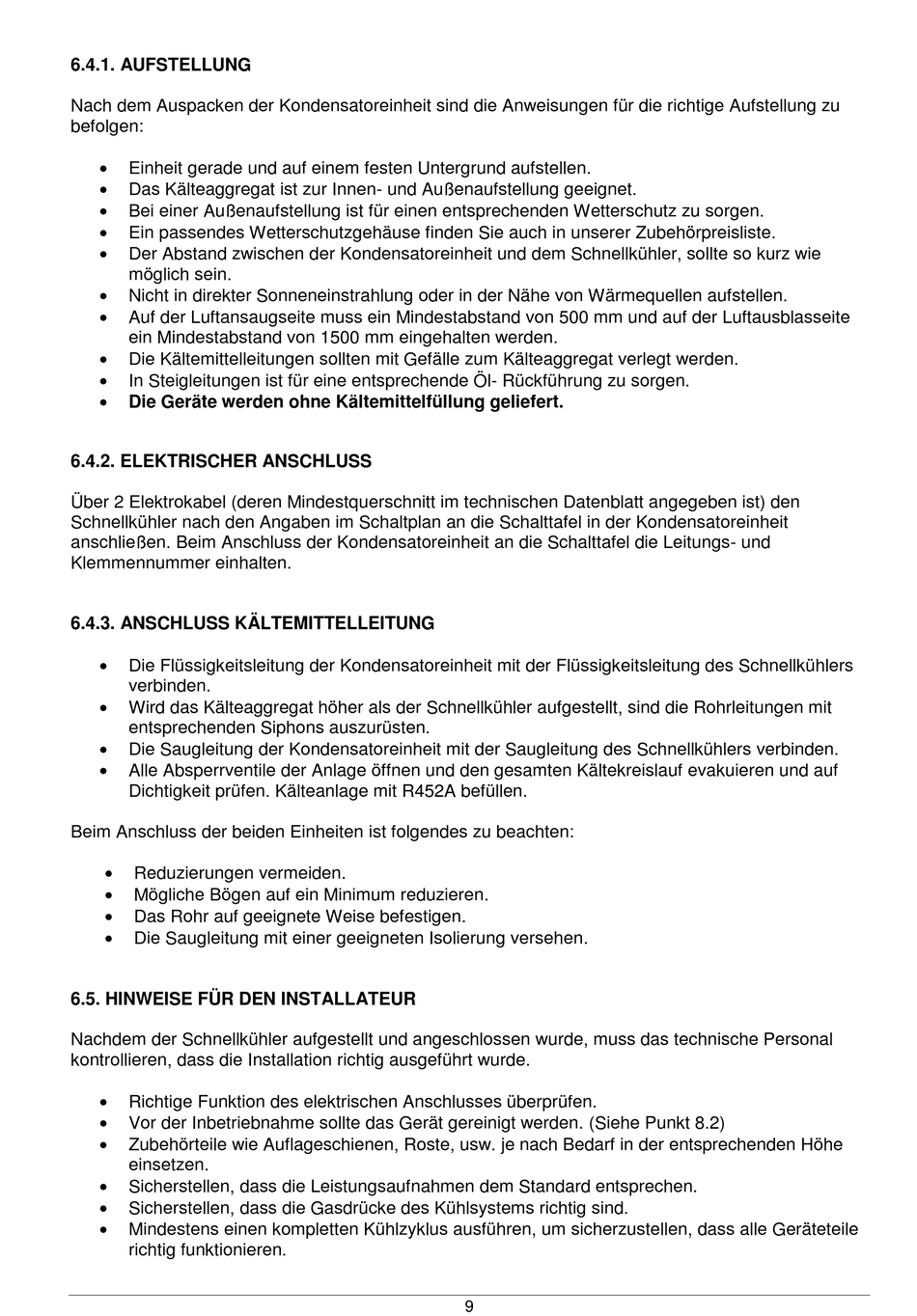

6.4.1. AUFSTELLUNG

Nach dem Auspacken der Kondensatoreinheit sind die Anweisungen für die richtige Aufstellung zu
befolgen:

Einheit gerade und auf einem festen Untergrund aufstellen.

Das Kälteaggregat ist zur Innen- und Außenaufstellung geeignet.

Bei einer Außenaufstellung ist für einen entsprechenden Wetterschutz zu sorgen.

Ein passendes Wetterschutzgehäuse finden Sie auch in unserer Zubehörpreisliste.

Der Abstand zwischen der Kondensatoreinheit und dem Schnellkühler, sollte so kurz wie
möglich sein.

Nicht in direkter Sonneneinstrahlung oder in der Nähe von Wärmequellen aufstellen.

Auf der Luftansaugseite muss ein Mindestabstand von 500 mm und auf der Luftausblasseite
ein Mindestabstand von 1500 mm eingehalten werden.

Die Kältemittelleitungen sollten mit Gefälle zum Kälteaggregat verlegt werden.

In Steigleitungen ist für eine entsprechende Öl- Rückführung zu sorgen.

Die Geräte werden ohne Kältemittelfüllung geliefert.

6.4.2. ELEKTRISCHER ANSCHLUSS

Über 2 Elektrokabel (deren Mindestquerschnitt im technischen Datenblatt angegeben ist) den
Schnellkühler nach den Angaben im Schaltplan an die Schalttafel in der Kondensatoreinheit
anschließen. Beim Anschluss der Kondensatoreinheit an die Schalttafel die Leitungs- und
Klemmennummer einhalten.
6.4.3. ANSCHLUSS KÄLTEMITTELLEITUNG

Die Flüssigkeitsleitung der Kondensatoreinheit mit der Flüssigkeitsleitung des Schnellkühlers
verbinden.

Wird das Kälteaggregat höher als der Schnellkühler aufgestellt, sind die Rohrleitungen mit
entsprechenden Siphons auszurüsten.

Die Saugleitung der Kondensatoreinheit mit der Saugleitung des Schnellkühlers verbinden.

Alle Absperrventile der Anlage öffnen und den gesamten Kältekreislauf evakuieren und auf
Dichtigkeit prüfen. Kälteanlage mit R452A befüllen.
Beim Anschluss der beiden Einheiten ist folgendes zu beachten:

Reduzierungen vermeiden.

Mögliche Bögen auf ein Minimum reduzieren.

Das Rohr auf geeignete Weise befestigen.

Die Saugleitung mit einer geeigneten Isolierung versehen.
6.5. HINWEISE FÜR DEN INSTALLATEUR
Nachdem der Schnellkühler aufgestellt und angeschlossen wurde, muss das technische Personal
kontrollieren, dass die Installation richtig ausgeführt wurde.

Richtige Funktion des elektrischen Anschlusses überprüfen.

Vor der Inbetriebnahme sollte das Gerät gereinigt werden. (Siehe Punkt 8.2)

Zubehörteile wie Auflageschienen, Roste, usw. je nach Bedarf in der entsprechenden Höhe
einsetzen.

Sicherstellen, dass die Leistungsaufnahmen dem Standard entsprechen.

Sicherstellen, dass die Gasdrücke des Kühlsystems richtig sind.

Mindestens einen kompletten Kühlzyklus ausführen, um sicherzustellen, dass alle Geräteteile
richtig funktionieren.
