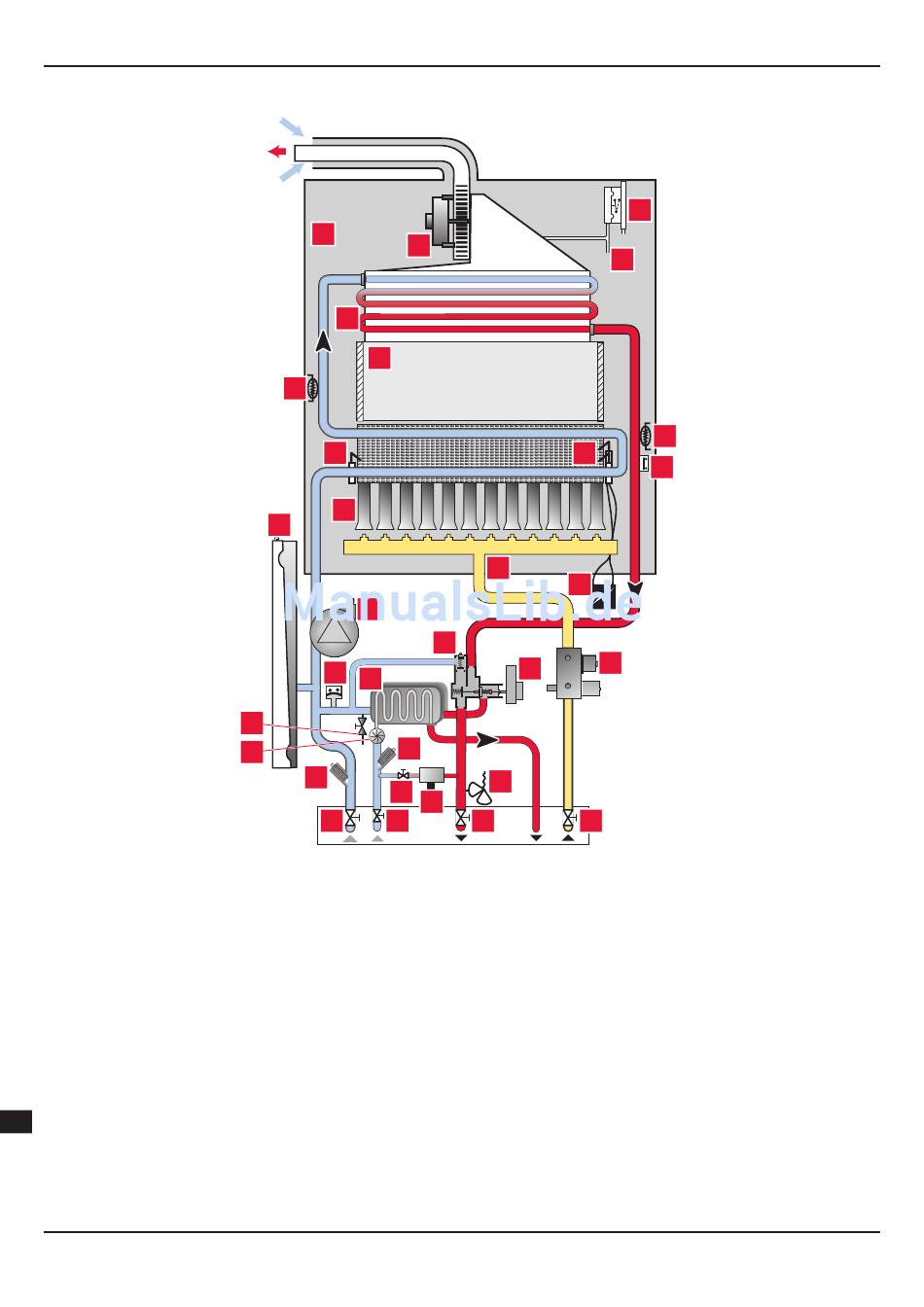

Hydraulikschema
Legende
1
Wartungshahn für Kaltwasseranschluss
2
Wartungshahn für Rücklauf-Heizung
3
Heizungsfilter
4
Durchflusssensor (Warmwasser)
5
Geräteentleerung
6
Heizungsdrucksensor
7
Sekundär-Wärmetauscher
8
Pumpe
9
Ausdehnungsgefäß
10 Bypass
11 Brenner
12 Überwachungselektrode
13 Rücklauftemperaturfühler
14 Verbrennungskammer
AT
15 Primär-Wärmetauscher
16 Luftdichter Verbrennungsluftraum
17 Gebläse
18 Druckwächter
19 Kondensatabscheider
- 6 -
THEMACLASSIC 2 FC
16
17
15
14
13
12
11
9
8
6
7
5
27
4
3
28
2
1
A B
20
23
24
10
25
30
29
32
31
C
D E
20 Zündelektrode
21 Vorlauftemperaturfühler
22 Sicherheitstemperaturbegrenzer
23 Düsenstock
24 Zündtrafo
25 Vorrangumschaltventil
26 Gasarmatur
27 Kaltwasserfilter
28 Befülleinrichtung
29 Rückflussverhinderer
30 Sicherheitsventil 3bar (Heizung)
31 Gas-Absperrhahn
32 Wartungshahn für Vorlauf-Heizung
A
Rücklauf-Heizung
B
Kaltwasseranschluss
C
Vorlauf-Heizung
D
Warmwasseranschluss
E
Gasanschluss
18
19
21
22
26
