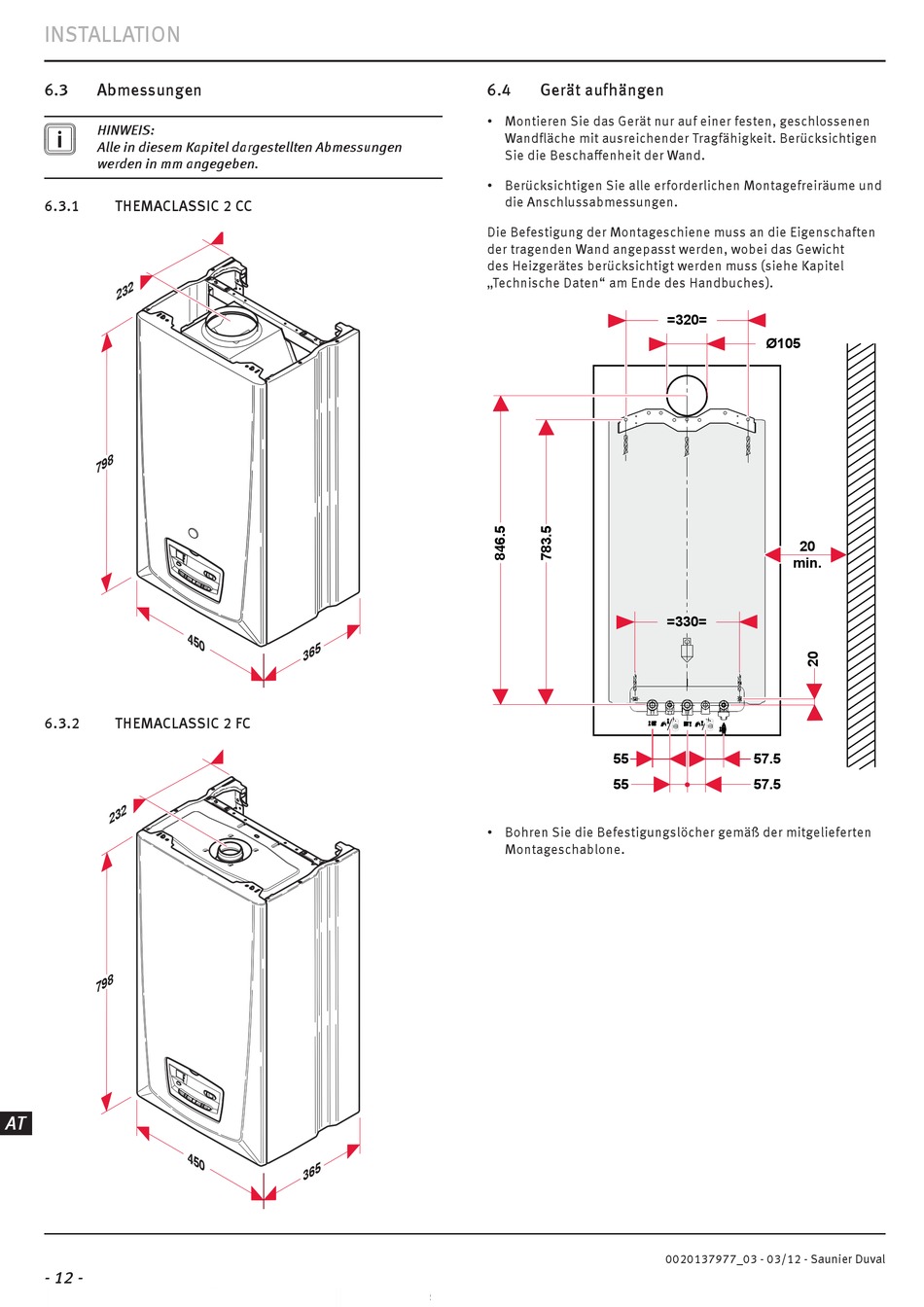

INSTALLATION
6.3
Abmessungen
HINWEIS:
i
Alle in diesem Kapitel dargestellten Abmessungen
werden in mm angegeben.
6.3.1
THEMACLASSIC 2 CC
2 3 2
7 9 8
6.3.2
THEMACLASSIC 2 FC
2 3 2
7 9 8
AT
- 12 -
4 5 0
3 6 5
4 5 0
3 6 5
6.4
Gerät aufhängen
• Montieren Sie das Gerät nur auf einer festen, geschlossenen
Wandfläche mit ausreichender Tragfähigkeit. Berücksichtigen
Sie die Beschaffenheit der Wand.
• Berücksichtigen Sie alle erforderlichen Montagefreiräume und
die Anschlussabmessungen.
Die Befestigung der Montageschiene muss an die Eigenschaften
der tragenden Wand angepasst werden, wobei das Gewicht
des Heizgerätes berücksichtigt werden muss (siehe Kapitel
„Technische Daten" am Ende des Handbuches).
55
55
• Bohren Sie die Befestigungslöcher gemäß der mitgelieferten
Montageschablone.
=320=
Ø105
20
min.
=330=
57.5
57.5
0020137977_03 - 03/12 - Saunier Duval
