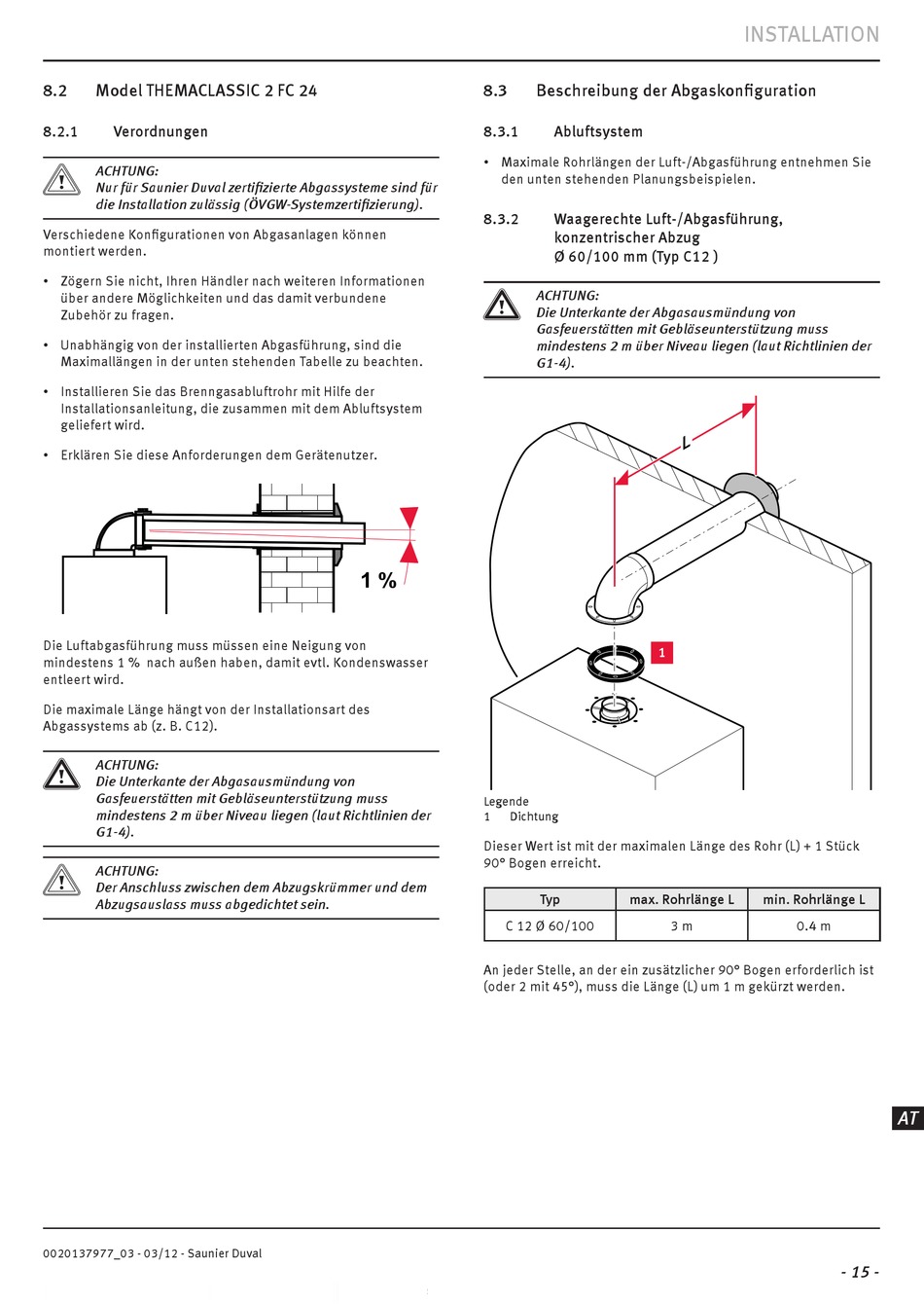

8.2
Model THEMACLASSIC 2 FC 24
8.2.1
Verordnungen
ACHTUNG:
b
Nur für Saunier Duval zertifizierte Abgassysteme sind für
die Installation zulässig (ÖVGW-Systemzertifizierung).
Verschiedene Konfigurationen von Abgasanlagen können
montiert werden.
• Zögern Sie nicht, Ihren Händler nach weiteren Informationen
über andere Möglichkeiten und das damit verbundene
Zubehör zu fragen.
• Unabhängig von der installierten Abgasführung, sind die
Maximallängen in der unten stehenden Tabelle zu beachten.
• Installieren Sie das Brenngasabluftrohr mit Hilfe der
Installationsanleitung, die zusammen mit dem Abluftsystem
geliefert wird.
• Erklären Sie diese Anforderungen dem Gerätenutzer.
Die Luftabgasführung muss müssen eine Neigung von
mindestens 1 % nach außen haben, damit evtl. Kondenswasser
entleert wird.
Die maximale Länge hängt von der Installationsart des
Abgassystems ab (z. B. C12).
ACHTUNG:
a
Die Unterkante der Abgasausmündung von
Gasfeuerstätten mit Gebläseunterstützung muss
mindestens 2 m über Niveau liegen (laut Richtlinien der
G1-4).
ACHTUNG:
b
Der Anschluss zwischen dem Abzugskrümmer und dem
Abzugsauslass muss abgedichtet sein.
0020137977_03 - 03/12 - Saunier Duval
8.3
8.3.1
• Maximale Rohrlängen der Luft-/Abgasführung entnehmen Sie
den unten stehenden Planungsbeispielen.
8.3.2
a
1 %
Legende
1
Dichtung
Dieser Wert ist mit der maximalen Länge des Rohr (L) + 1 Stück
90° Bogen erreicht.
C 12 Ø 60/100
An jeder Stelle, an der ein zusätzlicher 90° Bogen erforderlich ist
(oder 2 mit 45°), muss die Länge (L) um 1 m gekürzt werden.
Beschreibung der Abgaskonfiguration
Abluftsystem
Waagerechte Luft-/Abgasführung,
konzentrischer Abzug
Ø 60/100 mm (Typ C12 )
ACHTUNG:
Die Unterkante der Abgasausmündung von
Gasfeuerstätten mit Gebläseunterstützung muss
mindestens 2 m über Niveau liegen (laut Richtlinien der
G1-4).
L
1
Typ
max. Rohrlänge L
3 m
INSTALLATION
min. Rohrlänge L
0.4 m
AT
- 15 -
