Hydraulischer Aufbau - Saunier Duval CC 24 Installationsanleitung

2.5

Hydraulischer Aufbau

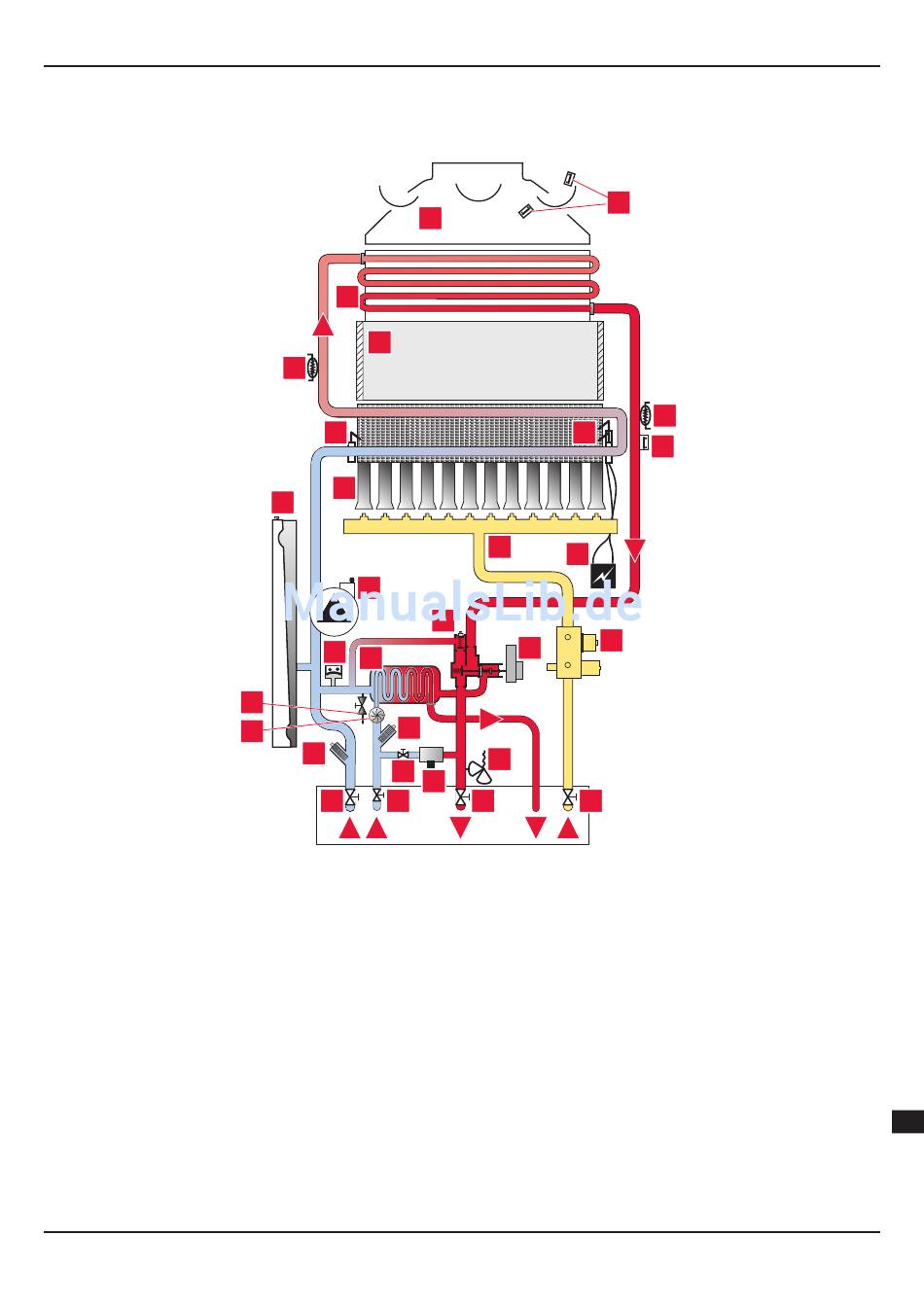

2.5.1 Hydraulikschema
Legende
1 Wartungshahn für Kaltwasseranschluss
2 Wartungshahn für Rücklauf-Heizung
3 Heizungsfilter
4 Durchflusssensor (Warmwasser)
5 Geräteentleerung
6 Heizungsdrucksensor
7 Sekundär-Wärmetauscher
8 Pumpe
9 Ausdehnungsgefäß
10 Bypass
11 Brenner
12 Überwachungselektrode
13 Rücklauftemperaturfühler
14 Verbrennungskammer
15 Primär-Wärmetauscher
16 Strömungssicherung
17 Abgasaustrittswächter
18 Zündelektrode
0020137977_03 - 03/12 - Saunier Duval
THEMACLASSIC 2 CC
15
14
13
12
11
9
8
6
7
5
25
4
3
26
2 1
A B
16
18
21
22
10
23
28
27
30 29
C D
E
19 Vorlauftemperaturfühler
20 Sicherheitstemperaturbegrenzer
21 Düsenstock
22 Zündtrafo
23 Vorrangumschaltventil
24 Gasarmatur
25 Kaltwasserfilter
26 Befülleinrichtung
27 Rückflussverhinderer
28 Sicherheitsventil 3bar (Heizung)
29 Gas-Absperrhahn
30 Wartungshahn für Vorlauf-Heizung
A Rücklauf-Heizung
B Kaltwasseranschluss
C Vorlauf-Heizung
D Warmwasseranschluss
E Gasanschluss
EINLEITUNG
17
19
20
24
AT
