F 65
Pince Multimètre - Courant de fuite
Leakage Clamp-on Meter
Multimeter und Fehlerstrom-Messzange
Pinza Multimetro - Correnti di fuga
Pinza Multímetro - Corrientes de fugas
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Chauvin Arnoux F 65

Inhaltszusammenfassung für Chauvin Arnoux F 65

  • Seite 1 FR - Notice de fonctionnement EN - User’s manual DE - Bedienungsanleitung IT - Manuale d’uso ES - Manual de instrucciones F 65 Pince Multimètre - Courant de fuite Leakage Clamp-on Meter Multimeter und Fehlerstrom-Messzange Pinza Multimetro - Correnti di fuga...

  • Seite 36: Deutsch

    DEUTSCH Sie haben Multimeter und Fehlerstrom-Messzange F65 erworben und wir danken Ihnen für Ihr Vertrauen. Um die optimale Benutzung Ihres Gerätes zu gewährleisten, bitten wir Sie: „ diese Bedienungsanleitung sorgfältig zu lesen, „ die Benutzungshinweise genau zu beachten. ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen.
  • Seite 37 INHALTSVERZEICHNIS 1. ALLGEMEINE HINWEISE ............38 1.1. Sicherheitshinweise ...........38 2. GERÄTEBESCHREIBUNG .............40 2.1. Beschreibung der Front- und Rückseite ............40 2.2. Beschreibung der Anzeige .........41 3. ALLGEMEINE BESCHREIBUNG ..........42 3.1. Vorbereitungen zur Benutzung ........42 3.2. Bereichsautomatik .............42 3.3. Maximal Werterfassung (MAX) ........42 3.4.

  • Seite 38: Allgemeine Hinweise

    1. ALLGEMEINE HINWEISE 1.1. SICHERHEITSHINWEISE 1.1.1. VOR DER BENUTZUNG Diese F65 Multimeter-Messzange entspricht der Sicher-heitsnorm IEC 61010 für elektronische Messgeräte. Zur Ihrer eigenen Sicherheit und zum Schutz des Geräts sollten Sie die Sicherheitshinweise in der vor-liegenden Bedienungsanleitung genau beachten. Dieses Gerät ist für Messungen an Anlagen der Überspannungskategorie III, mit Verschmut-zungsgrad 2 und für Spannungen von maximal 300 V gegenüber Erde geeignet.

  • Seite 39: Während Der Benutzung

    1.1.3. WÄHREND DER BENUTZUNG „ Überschreiten Sie niemals den für die jeweilige Messart angegebenen Grenzwert. „ Berühren Sie niemals eine freie Anschluss-Buchse wenn die Messzange an eine zu messende Schaltung angeschlossen ist. „ Trennen Sie vor jeder Umschaltung der Messart die Messleitungen von der zu messenden Schaltung ab.

  • Seite 40: Gerätebeschreibung

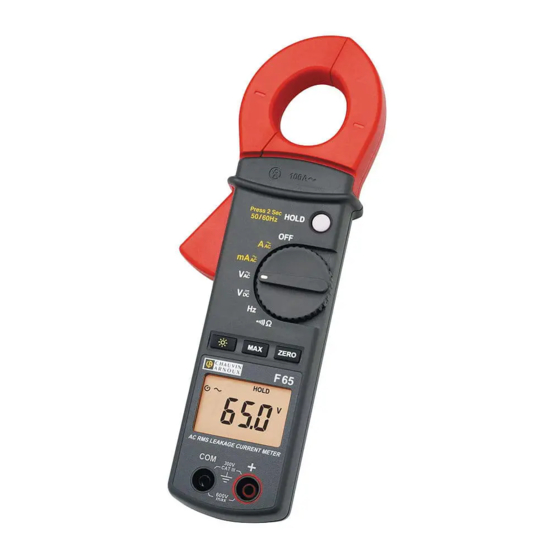

    2. GERÄTEBESCHREIBUNG 2.1. BESCHREIBUNG DER FRONT- UND RÜCKSEITE III 100 50 60Hz ZERO Zangenbacken Griffschutz Öffnungstaste Maximaler Wert (MAX) Anzeigebeleuchtung Digitalanzeige COM-Eingangsbuchse HOLD-Taste / 50-60Hz Filter Funktionsdrehschalter ZERO-Taste (setzt Anzeige auf Null für Relativmessungen) 11 + Eingangsbuchse 12 Batteriefach...

  • Seite 41: Beschreibung Der Anzeige

    2.2. BESCHREIBUNG DER ANZEIGE 50/60Hz Batterien entladen AUTO Bereichsautomatik Maximaler Wert HOLD Anzeigespeicherung ZERO Anzeige als Relativmessung Durchgangsprüfung Spannungsmessung in V (m)A Strommessung in mA oder A (k)Hz Frequenzmessung in kHz oder Hz 50-60 Hz Grundwellen-Filter WIDE Messung mit großer Bandbreite Abschaltautomatik ein Wechselstrom Gleichstrom...

  • Seite 42: Allgemeine Beschreibung

    3. ALLGEMEINE BESCHREIBUNG 3.1. VORBEREITUNGEN ZUR BENUTZUNG 3.1.1. STROMVERSORGUNG Batterien: AAA oder LR03 1,5 V x 2 Batteriebetrieb: ca. 45 Std. (mit Alkali-Batterien) 3.1.2. BATTERIEWECHSEL 1. Das Symbol erscheint, wenn die Batterien schwach werden. 2. Vor jedem Batteriewechsel Drehschalter „OFF“ stellen, die Messleitungen abziehen und mit der Zange keinen Leiter umschließen.

  • Seite 43: Relativmessungen (Zero)

    3.5. RELATIVMESSUNGEN (ZERO) In allen Messarten (außer Frequenzen) sind durch Drücken der Taste «ZERO» Relativmessungen möglich. Dazu die erste Messung vornehmen und Taste ZERO drücken. Die Anzeige geht nun auf „Null“ und das Symbol ZERO erscheint in der Anzeige. Wenn man jetzt eine zweite Messung vornimmt, erscheint in der Anzeige der vorzeichenrichtige Differenz-wert zur ersten Messung.

  • Seite 44: Funktionsbeschreibung

    4. FUNKTIONSBESCHREIBUNG 4.1. MESSUNG VON AC-STRÖMEN (A~) Drehschalter auf A~ stellen Die Zangenbacken durch Druck auf die Öffnungstaste öffnen. Den zu messenden Leiter mit der Zange umschließen und sicherstellen, dass die Zange richtig geschlossen ist. Messwert in der Anzeige ablesen. Hinweise: Aus Sicherheitsgründen dürfen bei dieser Messart keine Leitungen in die Zange eingesteckt sein.

  • Seite 45: Messung Von Ac- Oder Dc-Spannungen

    Den zu messenden Stromkreis (Phasen- und Neutral-leiter) mit der Zange umschließen und sicher stellen, dass die Zange richtig geschlossen ist. Messwert in der Anzeige ablesen. Durch langes Drücken der Taste HOLD wird die Messung auf die Grundwelle beschränkt (50/60 Hz-Filter). So kann man sich im Vergleich mit einer WIDE- Messung Klarheit über den Einfluss von Oberwellen verschaffen.

  • Seite 46: Widerstandsmessung

    4.4. WIDERSTANDSMESSUNG Drehschalter auf Ω stellen. Rote Messleitung in die „+“-Eingangsbuchse und schwarze Leitung in die „COM“-Buchse stecken. Bei Bedarf kann man die Messleitungen kurzschließen und durch Drücken der Taste «ZERO» die Anzeige auf Null stellen. Den zu messenden Widerstand mit den Prüfspitzen abgreifen und das Ergebnis in der Anzeige ablesen.

  • Seite 47: Durchgangsprüfung

    4.5. DURCHGANGSPRÜFUNG Ω stellen. Drehschalter auf Rote Messleitung in die „+“-Eingangsbuchse und schwarze Leitung in die „COM“-Buchse stecken. Beide Pole der zu prüfenden Schaltung mit den Prüfspitzen berühren und Messergebnis ablesen. Wenn gemessene Durchgangswiderstand kleiner 35 Ω ist, ertönt der Summer.

  • Seite 48: Frequenzmessung (Hz)

    4.6. FREQUENZMESSUNG (HZ) Drehschalter auf Hz stellen, um die Frequenz einer AC-Spannung zu messen. Rote Messleitung in die „+“ -Eingangsbuchse und schwarze Leitung in die „COM“-Buchse stecken. Die zu messende Spannung mit den Prüfspitzen abgreifen und das Ergebnis in der Anzeige ablesen. Entfernen Sie alle Messleitungen von der Multimeterzange !

  • Seite 49: Technische Daten

    5. TECHNISCHE DATEN 5.1. ALLGEMEINES Nur die mit Toleranzangaben versehenen Werte oder Grenzwerte sind verbindlich. Alle anderen Werte ohne Toleranzen sind unverbindlich und dienen nur zur Information. 5.2. DATENANGABE Messabweichungen werden ± Anzeige An-zahl Darstellungseinheiten (Digits bzw. D)] unter Bezugsbedingungen angegeben (siehe Anhang).

  • Seite 50: Dc-Spannung (Bereichsautomatik)

    5.2.4. DC-SPANNUNG (BEREICHSAUTOMATIK) Bereich Auflösung Abweichung 600 V 0.1 V 1.0 % ± 2 D Eingangsimpedanz: 1 MΩ Überlastschutz bis: 660 Vrms F65: RMS-Messwerte (Echt-Effektivwert) 5.2.5. WIDERSTAND (Ω) UND DURCHGANG Bereich Auflösung Abweichung 0.1 Ω 1 % + 3 D 1 kΩ...

  • Seite 51: Umgebungsbedingungen

    5.3.2. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT Störaussendung und Störimmunität im industriellen Umfeld gemäß EN 61326-1 5.3.3. LIEFERUMFANG Multimeter und Fehlerstrom-Messzange F 65: Lieferung mit: - 1 Bedienungsanleitung - 1 Satz Messleitungen (1 x rot, 1 x schwarz) - 2 Batterien 1,5 V AAA oder LR3...

  • Seite 52: Garantie

    6. GARANTIE Unsere Garantie erstreckt sich, soweit nichts anderes ausdrücklich gesagt ist, auf eine Dauer von 3 Jahre nach Überlassung des Geräts. Während der Garantiefrist darf das Gerät nur vom Hersteller repariert werden, wobei sich dieser das Recht vorbehält, das Gerät instand zu setzen oder es ganz oder teilweise auszutauschen.
