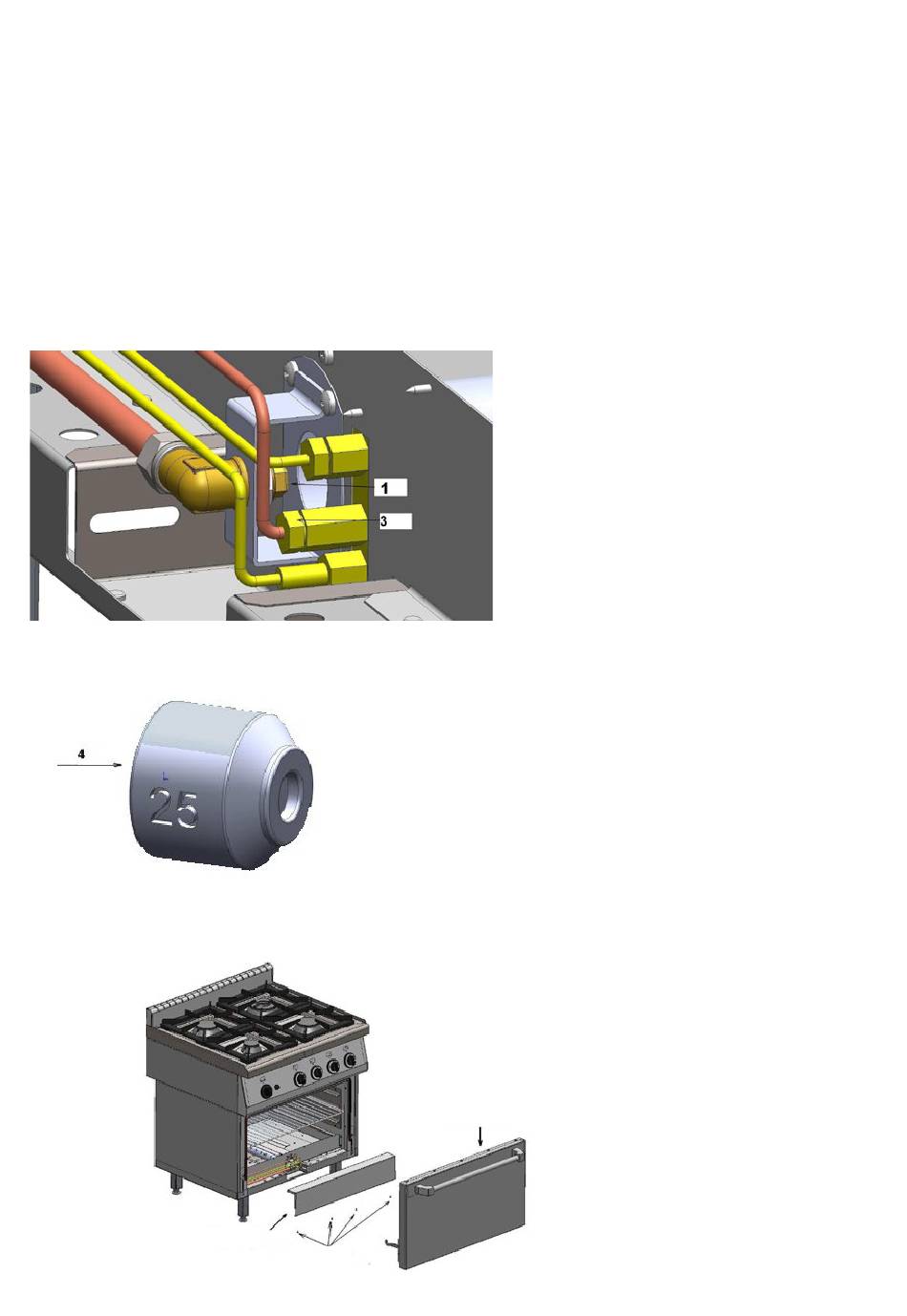

Die Umstellung des Herdes auf eine andere Gasart für den Backofenbrenner erfolgt durch:
1. Wechsel der Düse 1 (Abb. 3) am Gasbrenner – die Düsendurchmesser für bestimmte Gasarten sind im Punkt 3 der
Bedienungsanleitung angegeben.
2. Wechsel der Düse 4 (Abb. 4) an der Pilotflamme - die Düsendurchmesser für bestimmte Gasarten sind im Punkt 3 der
Bedienungsanleitung angegeben (vorher sollten Sie die Mutter 3 abschrauben- Abb. 3)
3. Wechsel der Düse „by-pass" am Gashahn - die Düsendurchmesser für bestimmte Gasarten sind im Punkt 3 der Bedie-
nungsanleitung angegeben.
4. Anbringen einer Luftblende (Abb.6) für das Gas G20 und den Druck 20mbar und das Gas G30 und den Druck 50mbar.
Zum Wechsel der Düsen an der Pilotflamme und Brenner müssen Sie die Backofentür demontieren (Abb.5), danach die untere
Gehäuseblende (Abb.5) ausnehmen, indem vorher vier untere Schaftschrauben (Abb.5) abgeschraubt werden. Nach dem
Wechsel der Düsen sollten Sie prüfen, ob es am Gewinde der Düse 1 und der Mutter 3 zu keiner Gasentweichung kommt.
Abb. 3
Abb. 4
Abb. 5
untere Gehäuseblende
Schaftschrauben
Backofentür
- 9 -
