Layher Protect-System Aufbau- Und Verwendungsanleitung Seite 8

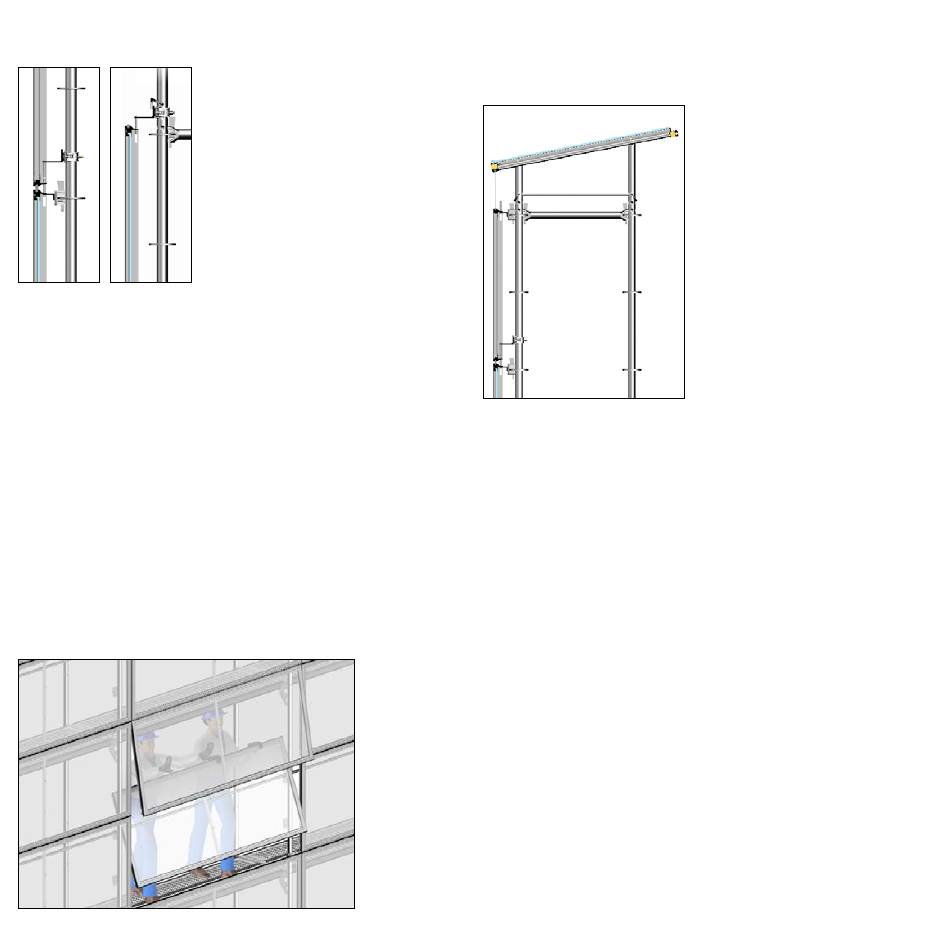

Bild 12 Bild 13
oberen Rand der Wandkassetten hinausragen. Hierzu sind Blitz-Halter
entsprechend am herausragenden Rohr zu montieren, der heraus-
ragende Teil ist mit einem Fallstecker gegen Abheben zu sichern.
Ausbau einzelner Wandkassetten
Zum Ausbau einzelner Wandkassetten sind die jeweils oberen Halter
der auszubauenden Wandkassette zu demontieren und die obere
Kassette nach außen zu kippen. Die untere Wandkassette kann nun
angehoben und demontiert werden. Die demontierten Halter sind in
ihren alten Positionen anzuschrauben. Zum Ausbau von Kassetten darf
der Handlauf des Gerüstes nicht entfernt werden, es sei denn die
Gefährdungsbeurteilung des Gerüsterstellers sieht weitere
Maßnahmen zur Absturzsicherung vor.
8
4. Die Kassetten der obersten
Kassettenreihe sind gegen
Ausheben zu sichern. Hierzu sind
im Bereich der vorletzten Halter
Reihe zusätzliche Blitz Halter mit
nach unten gerichteten Einhänge-
bolzen zu montieren.
Alternativ können die Blitz Gerüst-
Halter im Bereich der obersten Halter-
reihe mit nach unten gerichteten
Einhängebolzen montiert werden,
wenn die Allroundstiele über den
Dachkassetten
Bild 15
3. Der Spalt zwischen oberster Wandkassette und Dachkassette
kann durch Montage einer Anschlussschiene auf der obersten
Wandkassette und mittels eines Blechs, einer Plane oder einer
Holzplatte geschlossen werden.
Außenecken
Für die Ausbildung von Außenecken sind Eckkassetten einzusetzen.
Die 90° Eckkassette kann sowohl beim Blitz Gerüst als auch beim
AllroundGerüst verwendet werden. Für andere Winkel wie beispiels-
weise 30° oder 60° können spezielle Eckkassetten im Werk angefragt
werden.
Beim BlitzGerüst sind die 90° Eckkassetten in die Blitz Eckhalter einzu-
hängen. Diese sind vorab unter einem Winkel von 45° an die
Ständerohre der Stellrahmen anzuschrauben. Zur Vereinfachung der
Montage wird empfohlen, die Eckkassette vor den jeweils zwei
angrenzenden Wandkassetten zu montieren.
Beim AllroundGerüst sind keine speziellen Eckhalter notwendig. Die
Eckkassetten werden in die AllroundGerüst Halter eingehängt.
Bild 14
Für den oberen Abschluss der
Bekleidung können Protect-Dach-
kassetten verwendet werden.
1. Dazu sind die Dachauflager
auf die Rohrverbinder der
Gerüststiele zu setzen und mit
Fallsteckern gegen Abhub zu
sichern.
2. Die Dachkassetten auflegen
und mit zwei Bolzen an jedem
Dachauflager sichern. Die
Bolzen selbst sind mit
Sicherungsstecker zu sichern.
