4. Um ein dichtes Schließen der Fugen zwischen den einzelnen
Protect-Kassetten zu gewährleisten, ist bei der Montage des
Gerüstes auf Rechtwinkligkeit zu achten.
5. Ist der Seitenschutzbereich zwischen Gerüstboden und Handlauf
vollständig mit Protect-Wandkassetten mit Blech verkleidet, kann
in diesem Bereich auf den Einbau von Bordbrett und
Zwischenholm verzichtet werden.
WARNUNG
Die Verwendung von Protect-Wandkassetten als Seiten-
schutz oder Schutzwand in Dachfanggerüsten ist nicht
nachgewiesen. Für Schutzgerüste sind die in den jeweili-
gen bauaufsichtlichen Zulassungen genannten Schutz-
gitter und Schutzgitterstützen zu verwenden. Zusätzlich
können Protect-Wandkassetten an der Außenseite ange-
bracht werden.
6. Achtung: Mit steigender Konstruktionshöhe nehmen die Wind-
lasten zu. Das Protect-System ist so dimensioniert, dass für Wind-
lasten nach DIN 4420 die 2,57 m langen Protect-Wandkassetten
bis zu einer Höhe von 90 m und die 3,07 m langen Wandkassetten
bis zu einer Höhe von 50 m über der Aufstandsfläche montiert
werden dürfen.
7. Achtung: Windlasten sind entsprechend der DIN 4420 anzusetzen
und nachzuweisen. In jedem Einzelfall ist zu überprüfen, ob Wind-
lasten nach anderen Vorschriften zu beachten sind, wie beispiels-
weise Windlasten nach DIN 1055 (allgemeiner Hochbau) oder
nach DIN 4112 (fliegende Bauten).
8. Achtung: Bei Verwendung des Protect-Systems zur Bekleidung von
Fassadengerüsten in der Regelausführung, sind die Verankerungs-
raster für Planen bekleidete Gerüste nach der jeweiligen bauauf-
sichtlichen Zulassung des Gerüstsystems zu wählen.
9. Alle Keilverbindungen sind mit einem 500 g Hammer bis zum
Prellschlag anzuschlagen.
10. Alle Kupplungen sind mit einem Anzugsmoment von 50 Nm zu
verschrauben.
11. Die Protect-Elemente dürfen keinen aggressiven Flüssigkeiten
oder Gasen ausgesetzt werden.
6
4. MONTAGE
Montage der Wandkassetten am Blitz Gerüst

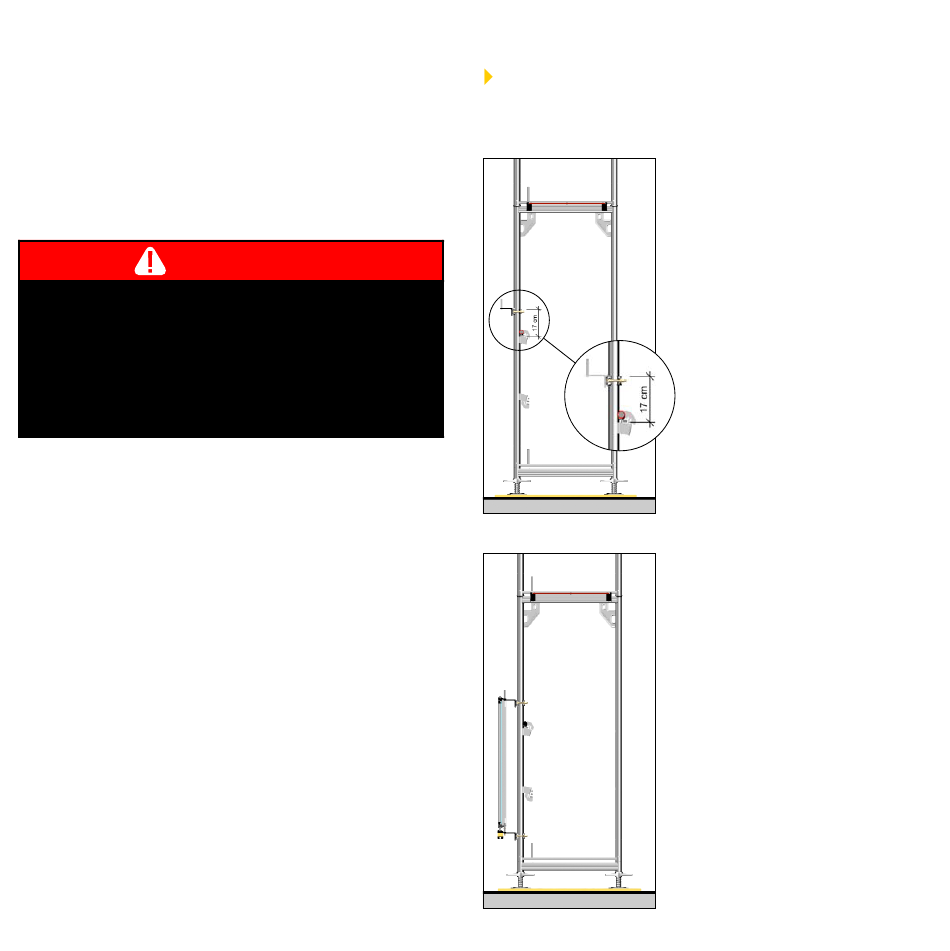

Bild 5 (oben), Bild 6 (unten)
1. Das Layher Blitz Gerüst® ist ent-
sprechend der Blitz Aufbau- und
Verwendungsanleitung aufzubau-
en. Bei von der Regelausführung
abweichenden Gerüstkonstruktio-
nen ist die Standsicherheit nachzu-
weisen und je nach Komplexität
des Gerüsts ein Plan für Aufbau,
Benutzung und Abbau zu erstellen.
2. Die ersten Blitz Gerüst-Halter sind
mit den Einhängebolzen nach oben
mit einem Abstand von 17 cm
oberhalb der Geländerkästchen
des Handlaufs an den Außen-
stielen der ersten Gerüstlage zu
montieren.
3. Einhängen der Wandkassetten
oder Lichtkassetten in die
montierten Blitz Gerüst-Halter.
4. Die untersten Blitz Gerüst-Halter
sind in die Aufnahmen der
Kassetten einzuführen und zu
verschrauben. Soll als unterer
Bekleidungsabschluss die
Anschlussschiene verwendet
werden, muss diese vor Montage
der untersten BlitzGerüst Halter
an der Kassette mit Schrauben
befestigt werden. Die Schrauben
gehören zum Lieferumfang der
Anschlussschienen.
