Bild 7
Bild 8
Bild 9
5. Die Montage der weiteren Wand-
kassetten oder Lichtkassetten
erfolgt durch Aufsetzen der
Kassetten auf die bereits montier-
ten Blitz Gerüst Halter und
Kassetten und Sichern der
Kassetten durch weitere Blitz
Gerüst-Halter. Die Gerüsthalter
sind mit einem Spalt von ca. 5 mm
unterhalb des oberen Kassetten-
rahmenprofils zu montieren. Der
Spalt erlaubt ein nachträgliches
Setzen der Kassetten und gewähr-
leistet den luftdichten Abschluss
des Protect-Systems. Die Montage
der Wandkassetten sollte durch
zwei Personen erfolgen.
6. Die Protect Kassetten der obersten
Kassettenreihe sind gegen
Ausheben zu sichern. Dazu sind
die Blitz Gerüst Halter der vorletz-
ten Halter-Reihe mit den
Einhängebolzen nach unten zu
montieren.
Alternativ kann die oberste Kassetten-
reihe durch die obere Halterreihe
gesichert werden, wenn das das
Gerüstrohr Ø 48,3 mm des Außen-
stiels über die Protectverkleidung hin-
ausragt. Dann sind die Blitz Gerüst
Halter mit dem Einhängebolzen nach
unten zu montieren, das Gerüstrohr ist
mit einem Fallstecker zu sichern.
Montage der Wandkassetten am AllroundGerüst

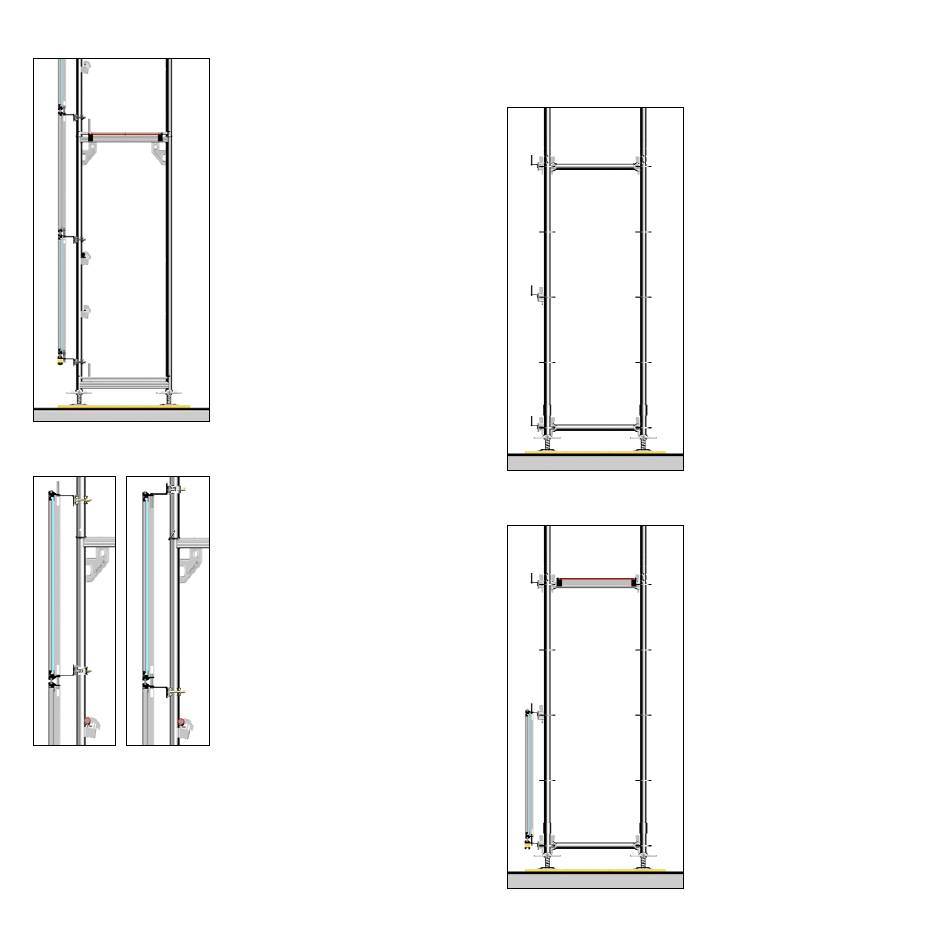

Bild 10 (oben), Bild 11 (unten)
1. Das Layher AllroundGerüst ist ent-
sprechend der Allround Aufbau-
und Verwendungsanleitung aufzu-
bauen. Bei von der Regelaus-
führung abweichenden Gerüst-
konstruktionen ist die Stand-
sicherheit nachzuweisen und je
nach Komplexität des Gerüsts ein
Plan für Aufbau, Benutzung und
Abbau zu erstellen.
2. Die AllroundGerüst-Halter sind
von unten beginnend im 1,0 m
Höhenraster an den Lochscheiben,
möglichst in den kleinen Löchern,
zu montieren.
3. Die Wandkassetten oder Licht-
kassetten sind von unten
beginnend einzuhängen.
Soll als unterer Abschluss die
Anschlussschiene verwendet
werden, muss diese an der
Wandkassette oder Lichtkassette
befestigt werden, bevor die
Kassette eingehängt wird.
7
