3.

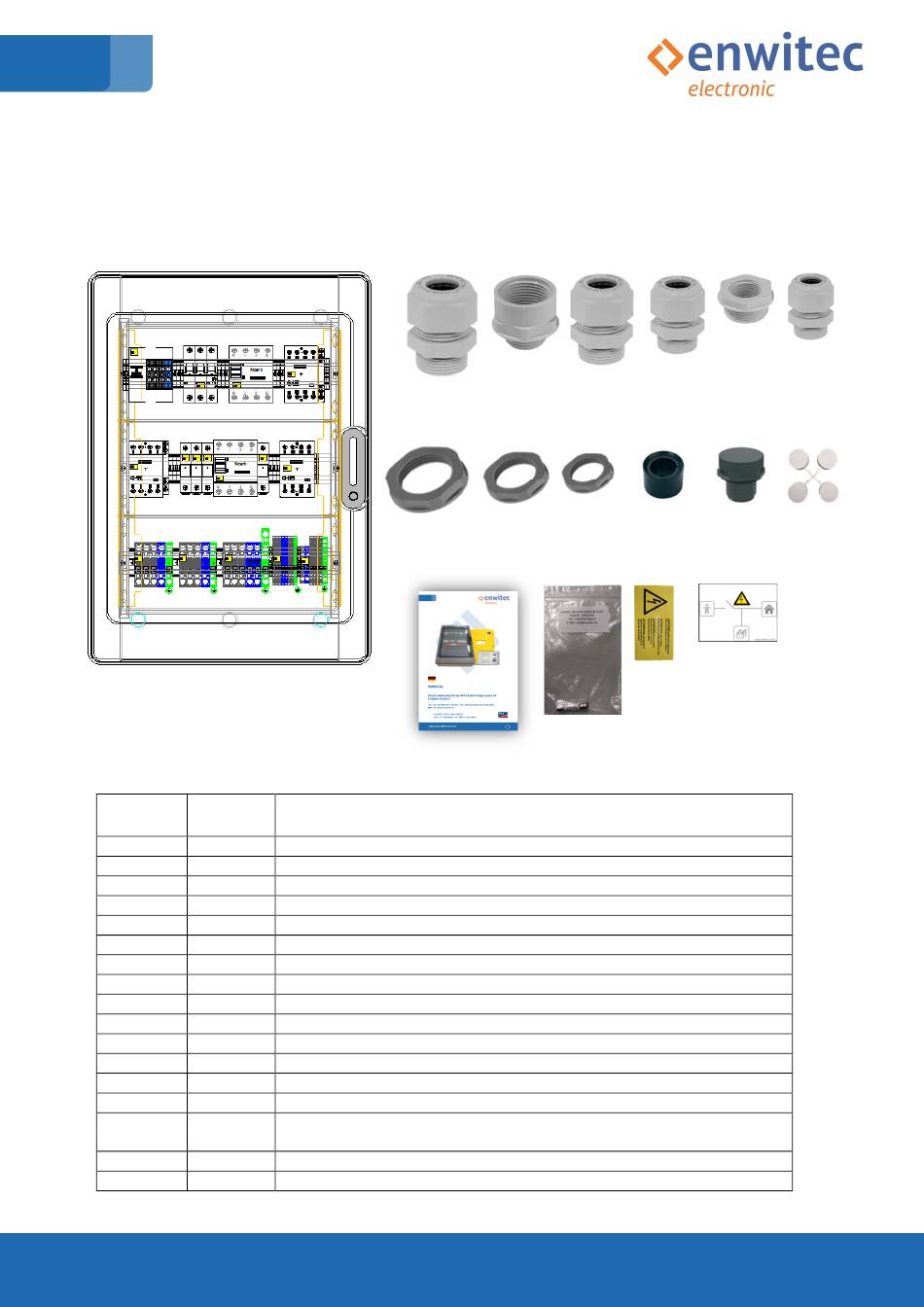

Lieferumfang Battery Backup Distribution

3.1

1-Phasige Umschalteinrichtung mit allpoliger Trennung

A
Position Anzahl
A 1
B 2
C 2
D 3
E 2
F 1
G 5
H 3
I 2
J 6
K 1
L 1
M 1
N 1
O 3
P 1
Q 1
18_12_04_Battery Backup Distribution_10010371_DE_V1.8
B
H
Bezeichnung
Battery Backup Distribution 1PH
Kabelverschraubung M40 x 1,5 (Klemmbereich Ø 16 – 28mm)
Erweiterung von M32 auf M40
Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 13 – 21mm)
Kabelverschraubung M25 x 1,5 (Klemmbereich Ø 9 – 17mm)
Reduzierung von M20 auf M12 (für Druckausgleichsventil)
Kabelverschraubung M20 x 1,5 (Klemmbereich Ø 6 – 13mm)
Gegenmutter M32
Gegenmutter M25
Gegenmutter M20
Geteilter Dichtungseinsatz für CAT 5e Leitung (M25)
Druckausgleichselement
Abdeckkappen für Befestigungsschrauben
Installationsanleitung (dieses Dokument) 10010371
Sicherung 10x38mm (1A - flink; Littelfuse #KLKD o. Bussmann #KTK)
2 Stk. in den Sicherungshaltern; 1 Stk. im Beipack (Ersatzteil)
Warnaufkleber "gefährliche Spannung"
Aufkleber - Hinweis auf ein inselnetzfähiges Speichersystem
C D
I J
N O
E F G
K L M
P Q
