7.

Anschluss der Schutzleiter (PE)

Die Umschalteinrichtung für sich selbst entspricht der Schutzklasse II. Die „PE"-Klemmen im
Anschlussbereich dienen nicht zur Schutzerdung des Gehäuses der Umschalteinrichtung!
TT-Netz und TN-S Netz
Der PE zur Hauptpotenzialausgleichsschiene muss an der PE-Klemme bei X1 angeschlossen
werden! Über die anderen PE-Klemmen im Anschlussbereich wird der PE-Leiter der einzelnen
Anschlüsse durch die Battery Backup Distribution durchgeleitet. Im Backup-Betrieb wird mittels
Ansteuerung des Netz-Schützes Q2 (durch das Sunny Island Master-Gerät) das Netz getrennt und
dann unmittelbar der Insel-Neutralleiter mit dem PE-Leiter verbunden (Q3/Q4). Um die
Abschaltzeiten im Fehlerfall gemäß VDE 0100-410 (IEC 60364-4-41) sicherzustellen, wird bei der
Battery Backup Distribution der RCCB (Fehlerstromschutzschalter) im Steuerstromkreis (F2) immer
verbaut.
Bitte beachten Sie, dass zu Ihrer Verbraucherverteilung (vorhandene Hausverteilung mit
Schutzorganen) ein vom zentralen Erdungspunkt (oder Hauptpotenzialausgleichsschiene)
geführter PE vorhanden ist, bzw. angeschlossen wird! Die PE-Durchleitung innerhalb der Battery
Backup Distribution soll nicht die direkte Verbindung der Hauptpotenzialausgleichsschiene mit der
Verbraucherverteilung ersetzen!
18_12_04_Battery Backup Distribution_10010371_DE_V1.8

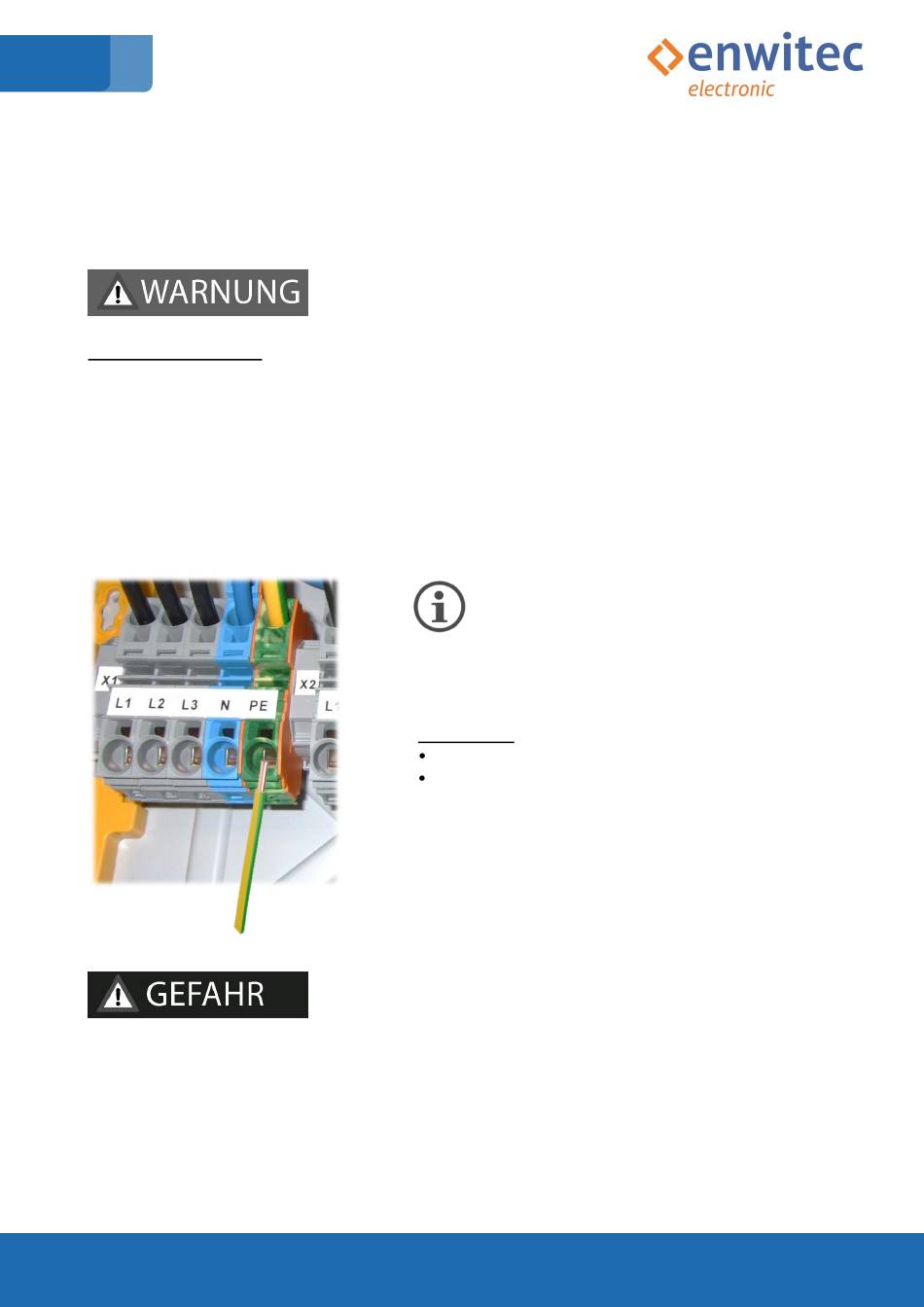

Anschluss des PE-Leiters von der Hauptpotenzial-
ausgleichsschiene an der PE-Klemme von X1
Empfehlung:
eindrähtig oder mehrdrähtig
2
Querschnitt: 16mm
