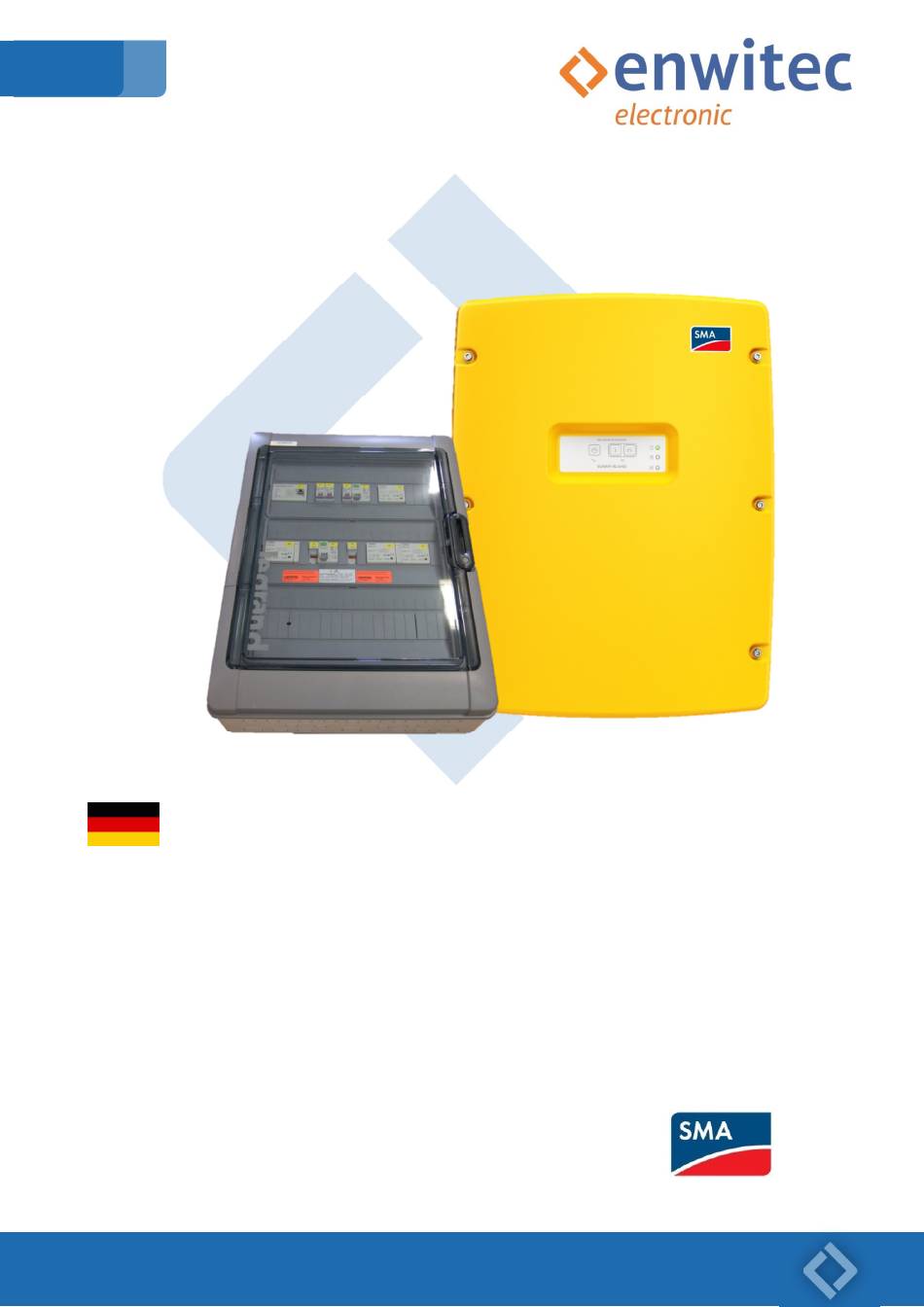

- Seite 1 MANUAL Umschalteinrichtung für das SMA Flexible Storage System mit Ersatzstromfunktion "BATTERY BACKUP DISTRIBUTION" für Ersatzstromsysteme einschließlich Eigenverbrauchsoptimierung - SUNNY ISLAND 4.4M/6.0H/8.0H - Sunny Home Manager/Energy Meter engineering with innovations...
-
Seite 2: Inhaltsverzeichnis
Sicherheit ..............................6 Bestimmungsgemäße Verwendung ....................6 Sicherheitshinweise ........................... 7 Erklärung der Symbole/Kennwerte auf dem Typenschild ..............8 Lieferumfang Battery Backup Distribution ....................9 1-Phasige Umschalteinrichtung mit allpoliger Trennung ..............9 3-Phasige Umschalteinrichtung mit allpoliger Trennung ..............10 Elektrischer Anschluss ..........................11 Einbau Energy Meter / Home Manager .................. - Seite 3 Anschluss zum EVU-Netz ........................25 Anschluss X2 zur Hausverteilung/PV-Anlage .................. 26 10.1 Inselbetrieb (Ersatzstromnetz) ......................26 10.2 Netzbetrieb ............................. 26 Anschluss der Sunny Island Batterie-Wechselrichter ..............28 11.1 Anschluss X3 ........................... 28 11.2 Anschlüsse X4/X5 ..........................28 Speedwire-Anschluss – Home Manager/Energy-Meter ..............29 Inbetriebnahme der Umschalteinrichtung ..................
-
Seite 4: Hinweise Zu Dieser Anleitung
Begleitdokumentation, wie • Installations/Betriebsanleitung – Sunny Island 4.4M/6.0H/8.0H • SMA Flexible Storage Dokumentation • Planungsleitfaden • Schnelleinstieg Bezeichnungen (enwitec electronic - Matchcode) für die Umschalteinrichtungen SMA.SI BBDAP 20KW PREP DACH Versionsnummern nationale Ausführung Version "PREP": vorbereitet für Home-Manager oder Energy-Meter... -
Seite 5: Zielgruppe
Zielgruppe Diese Anleitung ist für ausgebildete Elektrofachkräfte. Die in dieser Anleitung beschriebenen Tätigkeiten dürfen nur ausgebildete Elektrofachkräfte ausführen. Verwendete Symbole „Gefahr“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! „Warnung“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! „Vorsicht“... -
Seite 6: Sicherheit
Die Battery Backup Distribution trennt bei Netzausfall die angeschlossene PV-Anlage und die angeschlossenen Verbraucher sicher allpolig vom öffentlichen Stromnetz. Die Battery Backup Distribution ist für den Einsatz in TT-Systemen und TN-S Systemen geeignet. Grundsätzlich dürfen Sie die Battery Backup Distribution nur in Verbindung mit einem der obengenannten Sunny Island Batteriewechselrichter der Fa. -
Seite 7: Sicherheitshinweise
Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen Das Produkt ist nicht für die Versorgung von lebenserhaltenden medizinischen Geräten geeignet! Verwenden Sie die Battery Backup Distribution nicht für andere Zwecke als hier beschrieben. Abweichende Verwendungsarten, Umbauten und sonstige Veränderungen lassen die Gewährleistungsansprüche und die Betriebserlaubnis erlöschen. -
Seite 8: Erklärung Der Symbole/Kennwerte Auf Dem Typenschild
Die Battery Backup Distribution entspricht den Anforderungen der zutreffenden EG-Richtlinien Schutzklasse II Die Battery Backup Distribution hat eine verstärkte Isolierung und ist somit gegen direktes und indirektes Berühren geschützt. Schutzart IP65/IP44 Die Battery Backup Distribution ist komplett gegen Staubeintritt und Strahlwasser geschützt ODER (IP44) geschützt gegen... -
Seite 9: Lieferumfang Battery Backup Distribution
Lieferumfang Battery Backup Distribution 1-Phasige Umschalteinrichtung mit allpoliger Trennung Position Anzahl Bezeichnung Battery Backup Distribution 1PH Kabelverschraubung M40 x 1,5 (Klemmbereich Ø 16 – 28mm) Erweiterung von M32 auf M40 Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 13 – 21mm) Kabelverschraubung M25 x 1,5 (Klemmbereich Ø 9 – 17mm) Reduzierung von M20 auf M12 (für Druckausgleichsventil) -
Seite 10: 3-Phasige Umschalteinrichtung Mit Allpoliger Trennung
3-Phasige Umschalteinrichtung mit allpoliger Trennung Position Anzahl Bezeichnung Battery Backup Distribution 3PH Kabelverschraubung M40 x 1,5 (Klemmbereich Ø 16 – 28mm) Erweiterung von M32 auf M40 Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 13 – 21mm) Erweiterung von M25 auf M32 Kabelverschraubung M25 x 1,5 (Klemmbereich Ø... -
Seite 11: Elektrischer Anschluss
Elektrischer Anschluss Einbau Energy Meter / Home Manager Anstelle des Energy Meters / Home Managers befinden sich im Auslieferzustand Schraubklemmen als Platzhalter. Ein Energy Meter / Home Manager ist nicht im Lieferumfang enthalten und muss nachgerüstet werden! Die Klemmen sind mit dem Nennstrom belastbar, wodurch die grundlegende Funktion der Umschalteinrichtung gegeben ist. -
Seite 12: 1-Phasiges Ersatzstromsystem Mit Allpoliger Trennung
1-phasiges Ersatzstromsystem mit allpoliger Trennung 4.2.1 Stromlaufplan der 1-phasigen Umschalteinrichtung 18_12_04_Battery Backup Distribution_10010371_DE_V1.8 Seite -12- von -40-... -
Seite 13: Verschaltungsübersicht Der 1-Phasigen Umschalteinrichtung
4.2.2 Verschaltungsübersicht der 1-phasigen Umschalteinrichtung 18_12_04_Battery Backup Distribution_10010371_DE_V1.8 Seite -13- von -40-... -
Seite 14: 3-Phasiges Ersatzstromsystem Mit Allpoliger Trennung
3-phasiges Ersatzstromsystem mit allpoliger Trennung 4.3.1 Stromlaufplan der 3-phasigen Umschalteinrichtung 18_12_04_Battery Backup Distribution_10010371_DE_V1.8 Seite -14- von -40-... -
Seite 15: Verschaltungsübersicht Der 3-Phasigen Umschalteinrichtung
4.3.2 Verschaltungsübersicht der 3-phasigen Umschalteinrichtung 18_12_04_Battery Backup Distribution_10010371_DE_V1.8 Seite -15- von -40-... -
Seite 16: Montage
Anforderungen an den Montageort Lebensgefahr durch Feuer und Explosion ● Battery Backup Distribution nicht auf brennbaren Baustoffen montieren! ● Battery Backup Distribution nicht in Bereichen montieren, in denen sich leicht entflammbare Baustoffe befinden! ● Battery Backup Distribution nicht in explosionsgefährdeten Bereichen montieren! Untergrund besteht aus festem Material Untergrund eignet sich für Gewicht und Abmessungen... -
Seite 17: Mindestabstände
Mindestabstände 200mm 200mm 1.200mm 18_12_04_Battery Backup Distribution_10010371_DE_V1.8 Seite -17- von -40-... -
Seite 18: Abmessungen Und Kabeleinführungen
Abmessungen und Kabeleinführungen 5.3.1 Abmessung und Befestigung Befestigungs-Bohrungen 4 x Langloch Ø 5.5 Wählen Sie je nach Untergrund eine passende Befestigungsart, z.B. mittels 4 x Spreizdübel S8 und 4 x Spanplatten/Holzschraube Ø5.5 18_12_04_Battery Backup Distribution_10010371_DE_V1.8 Seite -18- von -40-... -
Seite 19: Kabeleinführung Der 1-Phasigen Umschalteinrichtung
5.3.2 Kabeleinführung der 1-phasigen Umschalteinrichtung VORSCHLAG: Verwenden Sie die Vorprägungen „unten“ zu Klemmleiste/Anschluss Leitung (z.B.) alternativ 4 x 16mm + Reduziereinsatz 5 x 16mm 4 x 16mm 5 x 16mm 3 x 10mm Speedwire-Kabel -CAT 5/7e- (geteilter (E-Meter/Home-Manager) Dichtungseinsatz) X5 (L/N) 3 x 6mm X4 - 2x (L1/N + 1/2) 3 x 1,5mm... -
Seite 20: Kabeleinführung Der 3-Phasigen Umschalteinrichtung
5.3.3 Kabeleinführung der 3-phasigen Umschalteinrichtung VORSCHLAG: Verwenden Sie die Vorprägungen „unten“ hier 2 x Erweiterung M25/M32 zu Klemmleiste/Anschluss Leitung (z.B.) alternativ 4 x 16mm + Reduziereinsatz 5 x 16mm 4 x 16mm 5 x 16mm (3x) 3 x 10mm Speedwire-Kabel -CAT 5/7e- (geteilter (E-Meter/Home-Manager) -
Seite 21: Anschlussbereich - Klemmenanordnung
Anschlussbereich – Klemmenanordnung 1-phasige Umschalteinrichtung ® Es sind ausschließlich Federkraftklemmen verbaut! (WAGO Cage Clamp Klemmleiste Litzen/Adertyp Max. Querschnitt Abisolierlänge Aderendhülse [mm] X1/X2/X3 eindrähtig 18-20 feindrähtig 18-20 feindrähtig 18-20 eindrähtig feindrähtig oder X5 (L1/N/PE) eindrähtig 13-15 feindrähtig 13-15 feindrähtig 13-15 X5 (1/2/3/4) eindrähtig feindrähtig oder... -
Seite 22: 3-Phasige Umschalteinrichtung
3-phasige Umschalteinrichtung ® Es sind ausschließlich Federkraftklemmen verbaut! (WAGO Cage Clamp Klemmleiste Litzen/Adertyp Max. Querschnitt Abisolierlänge Aderendhülse [mm] X1/X2/X3 eindrähtig 18-20 feindrähtig 18-20 feindrähtig 18-20 eindrähtig feindrähtig oder X5 (L1/N/PE) eindrähtig 13-15 feindrähtig 13-15 feindrähtig 13-15 X5 (1/2/3/4) eindrähtig feindrähtig oder PE evtl. -
Seite 23: Anschluss Der Schutzleiter (Pe)
Der PE zur Hauptpotenzialausgleichsschiene muss an der PE-Klemme bei X1 angeschlossen werden! Über die anderen PE-Klemmen im Anschlussbereich wird der PE-Leiter der einzelnen Anschlüsse durch die Battery Backup Distribution durchgeleitet. Im Backup-Betrieb wird mittels Ansteuerung des Netz-Schützes Q2 (durch das Sunny Island Master-Gerät) das Netz getrennt und dann unmittelbar der Insel-Neutralleiter mit dem PE-Leiter verbunden (Q3/Q4). - Seite 24 TN-S-System PE-Durchleitung, falls Leitung mit PE* verwendet wird Battery (z.B. NYY-J* 5 x 16mm Backup Distribution X1 PE TN-S-System TN-C System Netzbetreiber Kundenanlage direkte PE-Verbindung! TT-System PE-Durchleitung, falls Leitung mit PE* Battery verwendet wird Backup (z.B. NYY-J* 5 x 16mm Distribution X1 PE (TN-C System)
-
Seite 25: Phasenkopplung
Phasenkopplung Mit der 1PH-Battery Backup Distribution „IPC“ (Inclusive of Phase Coupling) ist es bei Netzausfall möglich, Verbraucher zu versorgen, die nicht auf der Backup unterstützten Phase angeschlossen sind. Über die Leitungsschutzschalter „F3“ und „F4“ und den Schütz „Q6“ (angesteuert durch den Sunny Island) wird die Phasenkopplung aktiviert. -
Seite 26: Anschluss X2 Zur Hausverteilung/Pv-Anlage
Battery Backup Distribution verbaute RCCB (Fehlerstromschutzschalter) „F7“ stellt außerdem auch einen Personenschutz für die Leitungsverbindung zur Hausverteilung dar. Die Netzform im Inselnetz ist ein TN-C-S System. Dies stellt die in der Battery Backup Distribution verbaute PE-Neutralleiter-Erdungseinrichtung sicher. Im Ersatzstromnetz können u.U. Leitungsschutzschalter der Hausverteilung nicht auslösen hierzu unbedingt die... - Seite 27 ∑ ) + (-P Durchgang max. Bezug max. Einspeisung max. Durchgang Umschalt- einrichtung Im Netzbetrieb wird die vom EVU-Netz bezogene Leistung der Verbraucher durch die Umschalteinrichtung "durchgeleitet". Außerdem wird der Überschuss der photovoltaisch erzeugten Leistung wiederum in das EVU-Netz rückgespeist. Die mathematische Summe beider Leistungen wird als Durchgangsleistung bezeichnet.
-
Seite 28: Anschluss Der Sunny Island Batterie-Wechselrichter
11. Anschluss der Sunny Island Batterie-Wechselrichter 11.1 Anschluss X3 Die Sunny Island „AC2“ Leistungsanschlüsse (Master/Slave) sind in der Battery Backup Distribution mit einem C32A Leitungsschutzschalter („F6“) abgesichert. Wir empfehlen für diesen Leistungsanschluss mindestens eine Leitung mit einem Querschnitt von zu verwenden, besser noch mit 10mm , um auch bei großen Kurzzeitleistungen eine hohe... -
Seite 29: Speedwire-Anschluss - Home Manager/Energy-Meter
12. Speedwire-Anschluss – Home Manager/Energy-Meter Schließen Sie ein Netzwerkkabel (Empfehlung: mindestens der Qualität -Twisted Pair „Cat.5e“-) am Netzwerkanschluss des SMA Home-Managers bzw. des Energy-Meters an. Benutzen Sie für den Kabeleingang die M25 Verschraubung mit dem geteilten Dichtungseinsatz (Beipack)! Führen Sie das Netzwerkkabel dann durch die bereits vorgebohrten Abdeckstreifen 13. - Seite 30 Prozedur Führen Sie die erforderliche Prozedur gemäß der SMA-Systemdokumentation durch! Nach erfolgreicher Inbetriebnahme und Verschraubung des Gehäusedeckels bringen Sie bitte an der Seite des Gehäuses den Aufkleber im Beipack an Bringen Sie den Hinweis auf ein inselnetzfähiges Speichersystem am Hausanschlusskasten oder am zentralen Zählerplatz an, um auf die Gefahr einer anliegenden Spannung trotz ausgeschaltetem Versorgungsnetz hinzuweisen! (Aufkleber ist im Lieferumfang enthalten) 18_12_04_Battery Backup Distribution_10010371_DE_V1.8...
-
Seite 31: Umschalteinrichtung Spannungsfrei Schalten
14. Umschalteinrichtung spannungsfrei schalten Eingang Klemmleiste X3 spannungsfrei schalten Sunny Islands außer Betrieb setzen (siehe hierzu die Systemdokumentation von SMA!), Spannungsfreiheit feststellen und gegen Wiedereinschalten sichern! Eingang Klemmleiste X1 spannungsfrei schalten Sicherungselemente zwischen EVU-Netz und der Umschalteinrichtung aussichern, Spannungsfreiheit feststellen und gegen Wiedereinschalten sichern! Eingang Klemmleiste X2 spannungsfrei schalten Sicherungselemente zwischen der PV-Anlage und der Umschalteinrichtung aussichern, Spannungsfreiheit feststellen und gegen Wiedereinschalten sichern! -
Seite 32: Wartung Und Reinigung (Ersatzsicherungen)
- nominaler Kaltwiderstand von mindestens 0,2 Ω z.B. „Bussmann - maximales Schmelzintegral von 1A Fast Acting" 1A - enwitec Bestell-Nr.: 10011211 Optische Prüfung Abhängig vom Aufstellungsort und den Umgebungsbedingungen findet eine mehr oder weniger starke, äußere Verschmutzung statt. Reinigen Sie hier vorsichtig mit einem feuchten Reinigungstuch! Öffnen Sie hierzu nicht das Gehäuse (nur bei geschlossenem Klappdeckel!) -
Seite 33: Lagerung
16. Lagerung Anforderungen an den Lagerort: Ort ist trocken Umgebungstemperatur liegt zwischen -25°C und +55°C Bei Lagerung bis maximal 24 Stunden darf die Umgebungstemperatur max. +60°C betragen! 17. Entsorgung Entsorgen Sie die Umschalteinrichtung nach den aktuell geltenden Entsorgungsregeln für Elektronikschrott! 18_12_04_Battery Backup Distribution_10010371_DE_V1.8 Seite -33- von -40-... -
Seite 34: Technische Daten
18. Technische Daten 18.1 1-PH Umschalteinrichtung Allgemeine Daten Nennspannung 230/400V AC Frequenz 50/60Hz ± 5% Max. Anzahl Sunny Island 1 (1-Phasig) Zulässige Netzform TT/TN-S Max. prospektiver* Kurzschlussstrom 10kA (ohne SMA Home-Manager/Energy-Meter) 6kA (mit SMA Home-Manager/Energy-Meter) Max. netzseitige Vorsicherung Max. thermische Durchgangsleistung 20kW (3AC) Betriebstemperaturbereich -25°C…... -
Seite 35: 3-Ph Umschalteinrichtung
18.2 3-PH Umschalteinrichtung Allgemeine Daten Nennspannung 230/400V AC Frequenz 50/60Hz ± 5% Max. Anzahl Sunny Island 3 (3-Phasig) Zulässige Netzform TT/TN-S Max. prospektiver* Kurzschlussstrom 10kA (ohne SMA Energy-Meter) 6kA (mit SMA Energy-Meter) Max. netzseitige Vorsicherung Max. thermische Durchgangsleistung 35kW (3AC) Betriebstemperaturbereich -25°C…... -
Seite 36: Haftungsausschluss
19. Haftungsausschluss Sämtliche Gewährleistungs- Haftungs- und Schadenersatzansprüche bei Schäden jeglicher Art sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: • Transportschäden • Unsachgemäße oder nicht bestimmungsgemäße Verwendung des Produkts • Betreiben des Produkts in einer nicht vorgesehenen Umgebung •... -
Seite 37: Eg-Konformitätserklärung
20. EG-Konformitätserklärung EC Declaration of Conformity Die Produkte The products Bezeichnungen (enwitec electronic - Matchcode) type designation (enwitec electronic - match code) enwitec electronic GmbH & Co. KG Hersteller Scherrwies 2 manufacturer 84329 Rogglfing Umschalteinrichtung für Ersatzstromfunktion - Beschreibung Battery-Backup-Distribution description SMA.SI... - Seite 38 Restriction of Hazardous Substances Directive (RoHS) 2011/65/EU Jahr der erstmaligen Anbringung der CE-Kennzeichnung: 2014 Year of affixing CE-Marking: Ausstelldatum: 24.08.2017 Date of issue enwitec electronic GmbH & Co. KG NAME/UNTERSCHRIFT Signature Johann Wimmer Geschäftsführung 18_12_04_Battery Backup Distribution_10010371_DE_V1.8 Seite -38- von -40-...
- Seite 39 Skizze/Notizen 18_12_04_Battery Backup Distribution_10010371_DE_V1.8 Seite -39- von -40-...
-
Seite 40: Unsere Leistungen
Insel- und Notstromsysteme, Batterieabsicherung, Netzumschaltboxen Auftragsfertigung Elektrotechnische Baugruppen, Schaltschrankbau, Gehäusebearbeitung, Kabelkonfektion, Montage von komplexen Komponenten bei Stromspeicherlösungen enwitec electronic GmbH & Co.KG Der Text und die Abbildungen entsprechen dem technischen Stand bei Drucklegung, Änderungen sind vorbehalten. Scherrwies 2 Telefon +49 8725 9664-0 Alle Angaben sind trotz sorgfältiger Bearbeitung ohne Gewähr.
