5.3 Light Guide und Symbole

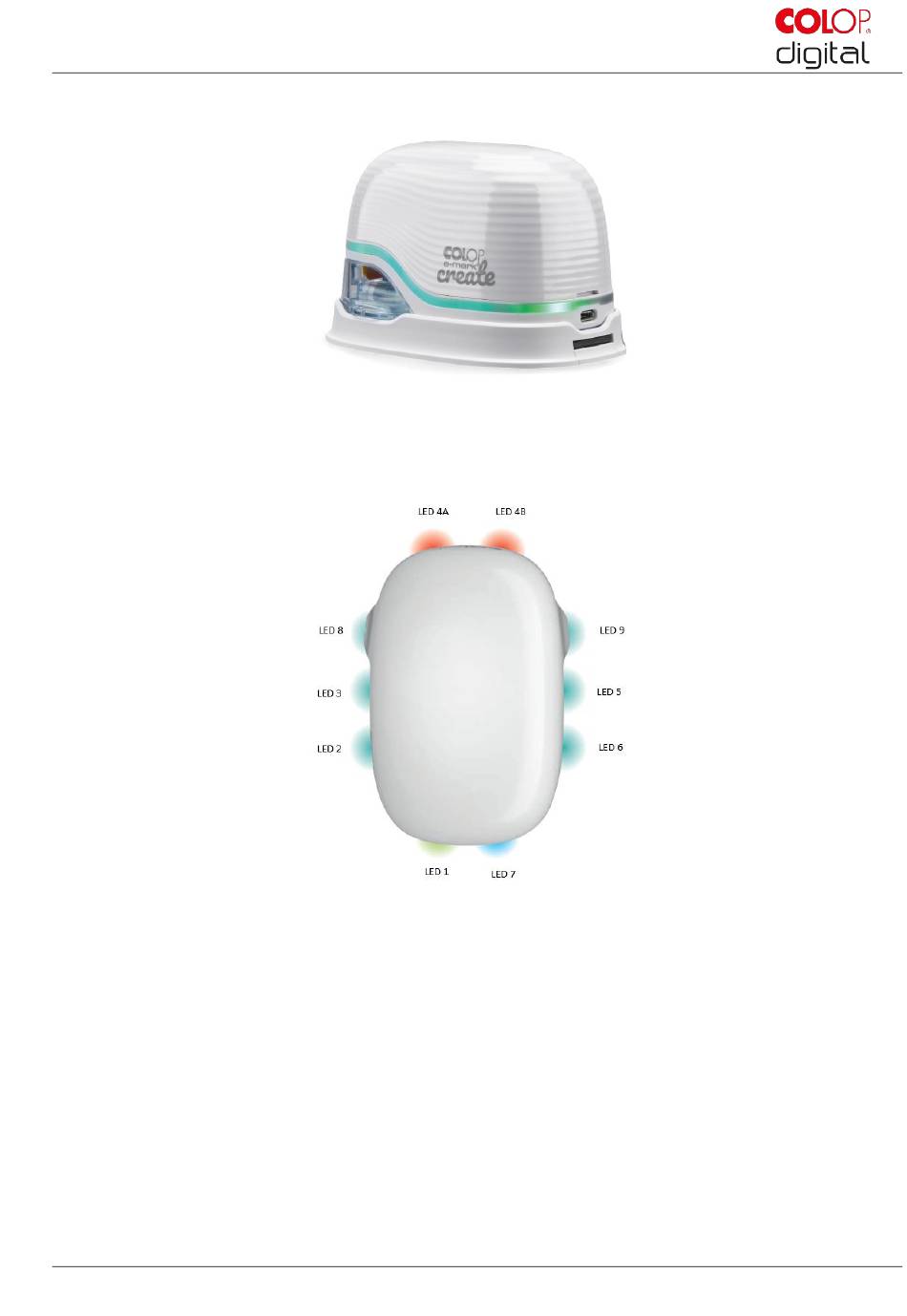

Abb. 23: Light Guide

Light Guide: Richtungsbezeichnung der RGB-LEDs und Weißlicht-LEDs

Abb. 24: Light Guide Richtungsangaben

Die Farb-LEDs 1 bis 7 (right angle RGB LEDs) des Light-Guide zeigen abhängig von der Farbe, von der
Leuchtposition und vom Leuchtmuster die Betriebszustände des e-mark create an (siehe Tabelle auf
nachfolgender Seite).
Die Weißlicht-LEDs 8 und 9 (white bright light LEDs) zeigen die Bewegungsrichtung an und leuchten durch
das Sichtfenster und nicht durch die Light-Guide.
